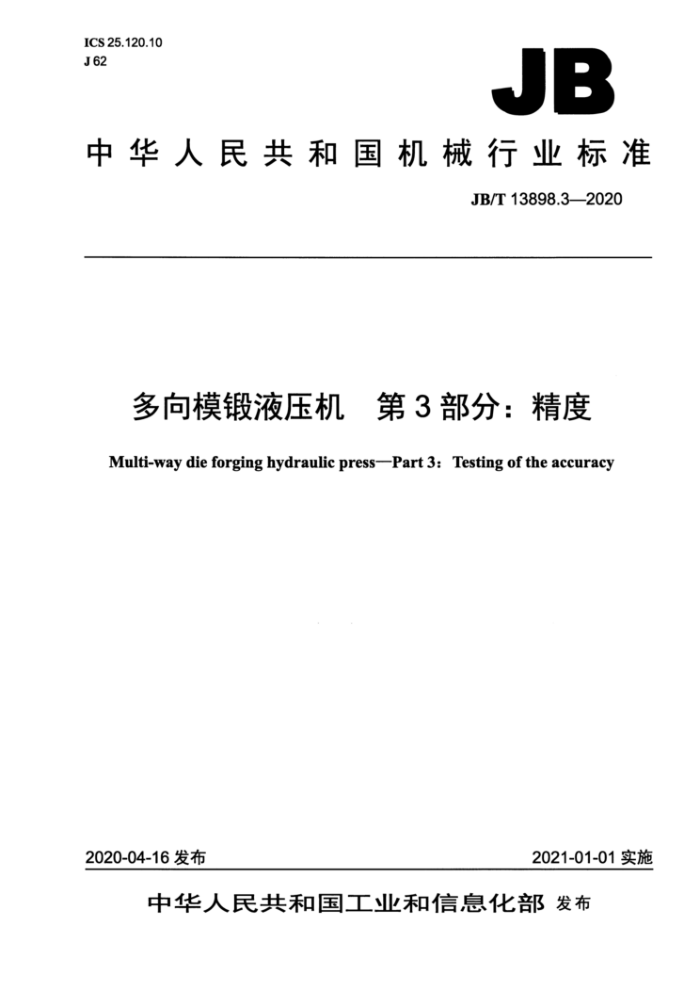

ICS25.120.10 J62
JB
中华人民共和国机械行业标准
JB/T13898.3—2020
多向模锻液压机　第3部分：精度 Multi-way die forging hydraulic press-Part 3: Testing of the accuracy
2020-04-16发布
2021-01-01实施
中华人民共和国工业和信息化部发布 JB/T13898.3—2020
目 次
前言. 1范围 2规范性引用文件. 3检验要求.. 4精度检验... 4.1工作台上平面及滑块下平面的平面度， 4.2 滑块下平面对工作台面的平行度 4.3 滑块运动轨迹对工作台面的垂直度， 4.4侧缸运动轨迹对工作台面的平行度..
II JB/T13898.3—2020
前言
JB/T13898《多向模锻液压机》分为三个部分：一第1部分：型式与基本参数；一第2部分：技术条件；
第3部分：精度。
-
本部分为JB/T13898的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：合肥合锻智能制造股份有限公司、山东莱恩光电科技股份有限公司、合肥工业大
学、佛山市标准化协会。
本部分主要起草人：崖华青、孙庆同、李贵闪、李卫华、印志峰、翟华、卓云、周志江。 本部分为首次发布。
II JB/T13898.3-2020
多回模锻液压机第3部分：精度
1范围
JB/T13898的本部分规定了多向模锻液压机的精度检验。 本部分适用于多向模锻液压机（以下简称液压机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T10923一2009锻压机械精度检验通则
3检验要求
3.1工作台上平面是液压机总装精度检验的基准面。 3.2精度检验前，液压机应调整水平，其工作台面纵横向水平偏差不应超过0.20/1000。液压机主操作者所在位置为前，其右为右。 3.3装有移动工作台的，须使其处在液压机的工作位置并牢固锁紧。 3.4精度检验应在空运转和负荷试验后分别进行，以负荷试验后的精度检验值为准。 3.5精度检验应符合GB/T109232009的规定，也可采用其他等效的检验方法。 3.6检验工作台上平面和滑块下平面的，其不检测范围应符合下列规定：
当被检平面的长边L≤1000mm时，距边缘各0.1L的范围内为不检测长度范围当被检平面的长边L>1000mm时，距边缘各100mm的范围内为不检测长度范围；被检平面有中间孔时，孔周围不检测范围为其相应平面不检测范围值的一半。
3.7工作台上平面及滑块下平面的平面度允许在装配前检验。 3.8支撑棒所支撑的重量只是滑块自身的重量，需选用带有铰接装置的支撑捧。支撑处有孔时，可用垫板覆盖后进行支撑。 3.9精度检验前，滑块与导轨间隙应满足精度的要求，导轨温升应满足技术文件的规定，并保证能形成油膜。 3.10液压机的精度按其用途分为I级、直级，用户可根据其产品的用途按表1的规定选择精度级别。
表1
等级 1级 Ⅱ级
用逸精密锻件一般锻件
型式框架式
框架式、柱式
1 JB/T13898.3—2020
4精度检验
4.1工作台上平面及滑块下平面的平面度 4.1.1检验方法 4.1.1.1用平尺，量块检验
此方法一般用于长度尺寸小于或等于1600mm的平面。 在被检平面上选择相距最远的α、b、c三点作为测量基准，将三个等高量块放在这三点上，这些量
块的上表面确定了比较理想的基准平面。将平尺放在a和c点的量块上，被检平面的e点处放一可调量块，使其与平尺的下表面接触，再将平尺放在b和e点的量块上，在d点处放一可调量块，使其与平尺的下表面接触，这时，a、b、c、d点的量块的上表面都已处在同一平面内，将平尺放至任意两点上即可测得被检平面上各点的偏差［见图1a）]。
对于中心有孔的平面使用本方法时可通过孔周围的过渡点按同样方法测量【见图1b]。
L
L
0
L a)
b)
图 1
4.1.1.2用水平仪检验
此方法一般用于长度尺寸大于1600mm的平面。 检验应符合GB/T109232009中5.3.2.4.1的规定。 用水平仪检验时，由两条直线OmX和OO'Y确定测量基准面。直线OX和OY最好选择成互相垂直
并分别平行于被检平面的轮廓边。检验从被检平面上的角点O沿OX方向开始，按GB/T10923-2009 中5.2.1.2.2的方法沿OA和OC线测定，然后沿O'A'、O"A".***和CB线测定（见本部分图2）。
将测得的数值进行数据处理，便可得到被检平面的平面度误差。
2 JB/T13898.3—2020
V
M
Y
L
图2
4.1.2公差
工作台上平面及滑块下平面的平面度公差应符合表2的规定。
表2
单位为毫米
等级 I级
公差
0.012 0.04 L 0.1_L
1 000
Ⅱ级注：L为被检平面的长边检测长度。
1 000
4.1.3检验工具
平尺、等高量块、可调量块、水平仪、桥板。 4.2滑块下平面对工作台面的平行度 4.2.1检验方法
在工作台上用支撑棒支撑在滑块下平面中心位置，指示表坐于工作台上，按左右及前后方向四条线
在行程下极限和行程下极限前处进行测量（见图3)。指示表读数的最大差值即为测定值。
2
3 JB/T13898.3—2020
L
滑块下平面
图3
4.2.2公差
滑块下平面对工作台面的平行度公差应符合表3的规定。
表3
单位为毫米
公差
工作台面长度L
I级 0.03+ 0.08 L2
Ⅱ级
0.06+ 0.12 L 0.08+ 0.15 L
≤2 000
1 000
1 000
0.04+ 0.10 L
>2 000
1 000
1 000
注：L为被检平面的长边检测长度。
4.2.3检验工具
支撑棒、指示表。
4 JB/T13898.3—2020
4.3滑块运动轨迹对工作台面的垂直度 4.3.1检验方法
在工作台面上中央处放一直角尺（下面可放一平尺），将指示表紧固在滑块下平面上，并使指示表测头触在直角尺上，检测行程范围为下极限前二范围，当滑块上下运动时，在通过中心的左右和前后方
2
向分别进行测量，指示表读数的最大差值即为测定值（见图4）。
图4
4.3.2公差
滑块运动轨迹对工作台面的垂直度公差应符合表4的规定。
表4
单位为毫米
公差
工作台面长度L
I级 0.02+ 0.015 Lb
Ⅱ级 0.04+ 0.025 L,
≤2 000
100
100
0.03+ 0.015 L,
0.05+ 0.025 L,
>2000
100
100
注：Ls为实际检测的滑块行程。 4.3.3检验工具
直角尺、平尺、指示表。 4.4 侧缸运动轨迹对工作台面的平行度 4.4.1检验方法
在工作台面上放一平尺，将指示表紧固在侧缸滑块（或侧缸活塞杆）端面上，并使指示表测头触在平尺上，检测范围为侧缸运动至极限位置前二范围，当侧缸滑块运动时，在通过侧缸中心的上下或前后方向分别进行测量，指示表读数的最大差值即为测定值（见图5）。
2
