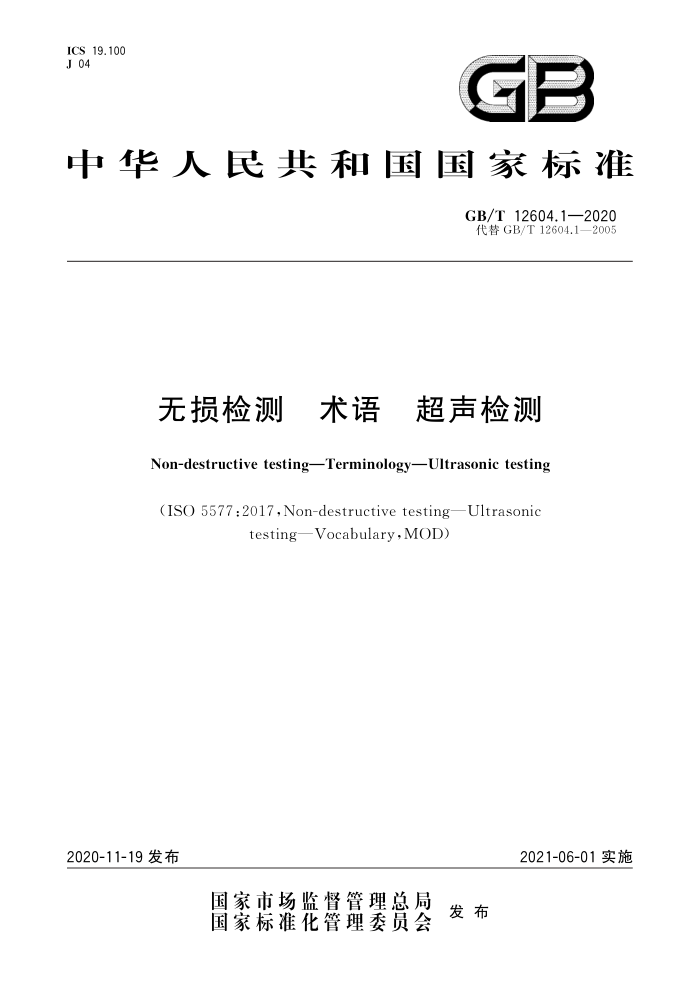

ICS 19.100 J 04
GB
中华人民共和国国家标准
GB/T12604.1—2020 代替GB/T12604.1—2005
无损检测 术语 超声检测
Non-destructive testingTerminologyUltrasonic testing
(ISO 5577:2017,Non-destructive testing—Ultrasonic
testing-Vocabulary,MOD)
2021-06-01实施
2020-11-19发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T12604.1—2020
目 次
前言范围规范性引用文件
2
3与“频率”“波”和“脉冲”相关的术语 4与“声”相关的术语 5与“检测设备”相关的术语. 6与“超声检测”相关的术语· 附录A（资料性附录）本部分与ISO5577：2017相比的结构变化情况附录B（资料性附录）本部分与ISO5577:2017相比的技术性差异及原因附录C（资料性附录）本部分删除的GB/T12604.1一2005中的术语和定义附录D（资料性附录）本部分与GB/T12604.1一2005相比新增术语和定义附录E（资料性附录） 本部分与GB/T12604.1一2005相比修改的术语和定义参考文献索引
12
37 38
40
43 47 59
60 GB/T12604.1—2020
前言
GB/T12604《无损检测术语》分为11个部分：
GB/T 12604.1 无损检测 术语 超声检测； GB/T12604.2 无损检测 术语 射线照相检测； GB/T12604.3 无损检测 术语 渗透检测； GB/T12604.4 无损检测 术语 声发射检测； GB/T12604.5 无损检测 术语 磁粉检测； GB/T12604.6 无损检测 术语 涡流检测； GB/T 12604.7 无损检测 术语 泄漏检测； GB/T12604.8 无损检测 术语 中子检测； GB/T12604.9 无损检测 术语 红外检测； GB/T12604.10 无损检测 术语 磁记忆检测； GB/T12604.11 无损检测 术语 X射线数字成像检测。
本部分为GB/T12604的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T12604.1—2005《无损检测 术语 超声检测》，与GB/T12604.1一2005相比，主
要技术变化如下：
按照ISO5577：2017对标准的整体结构进行调整，术语分为与“频率”“波”和“脉冲”相关的术语、与“声”相关的术语、与“检测设备”相关的术语、与“超声检测”相关术语四个大类，每个大类中细分为小类，每个小类下为具体的术语；删除了部分术语和定义，具体参见附录C；新增了部分术语和定义，具体参见附录D；修改了部分术语和定义，具体参见附录E。
本部分使用重新起草法修改采用ISO5577：2017《无损检测 」超声检测术语》。 本部分与ISO5577:2017相比在结构上有较多调整，附录A列出了本部分与ISO5577:2017的章
条编号对照一览表。
本部分与ISO5577：2017相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（I)进行了标示，附录B给出了相应技术性差异及原因的一览表
本部分还做了下列编辑性修改：
修改了标准名称以便与现有系列标准一致；删除了国际标准的前言；增加了标准适用范围；删除了6.6下的悬置段；增加了资料性附录C，给出了与GB/T12604.1一2005相比删除的术语和定义；增加了资料性附录D，给出了与GB/T12604.1一2005相比新增的术语和定义；增加了资料性附录E，给出了与GB/T12604.1一2005相比修改的术语和定义。
一
本部分由全国无损检测标准化技术委员会（SAC/TC56）提出并归口。 本部分起草单位：中国航发北京航空材料研究院、上海材料研究所、艾因蒂克检测科技（上海）股份
有限公司、中国特种设备检测研究院、武汉中科创新技术股份有限公司、中国科学院金属研究所、中国科
- GB/T 12604.1—2020
学院声学研究所。
本部分主要起草人：史亦韦、沙正骁、蒋建生、丁杰、郑晖、王子成、蔡桂喜、张瑞、闫守国、梁菁。 本部分所代替标准的历次版本发布情况为： —GB/T12604.1—1990,GB/T12604.1—2005。
I GB/T12604.1—2020
无损检测 术语 超声检测
?
1范围
GB/T12604的本部分规定了用于超声检测方法的术语，作为标准和一般使用的共同基础。本部
分不包括超声相控阵检测所使用的术语。
本部分适用于超声检测，注：超声相控阵检测术语在EN16018中定义，
2规范性引用文件
2
本部分无规范性引用文件。
3 与“频率”“波”和“脉冲”相关的术语
3.1频率 3.1.1
频率frequency 每秒的周期数。 注：用赫兹（Hz)表示。
3.1.2
标称频率 nominalfrequency 由制造商所标出的探头（5.2.1）频率（3.1.1）。
3.1.3
检测频率 test frequency 检测系统检测材料或试件的有效超声频率。
3.1.4
频谱 frequency spectrum 幅度（3.2.2)相对于频率（3.1.1)的分布。 注：见图1。
3.1.5
中心频率 centre frequency 上、下截止频率的算术平均值。 注：见图1。
3.1.6
峰值频率 peakfrequency 频谱（3.1.4）中最大幅度所对应的频率（3.1.1）。 注：见图1。
3.1.7
截止频率 cut-offfrequency 比峰值频率（3.1.6）的幅度下降一定程度（如3dB)时的幅度（3.2.2)所对应的频率（3.1.1）。 注：见图1。
1 GB/T12604.1—2020
3.1.8
带宽 bandwidth 频谱（3.1.4)中上截止频率与下截止频率之间的宽度。 注：见图1。
3.1.9
相对带宽 relativebandwidth 带宽（3.1.8）与中心频率（3.1.5)之比，用百分比表示。 注：见图1。
Y I
6
X
5
说明：
一频率； Y - 幅度； 1———峰值频率； 2——上截止频率； 3——下截止频率；
X
中心频率；
5 幅度降低指定值时的带宽； 6 峰值幅度；
幅度降低指定值。
7
图1与频率和带宽相关术语
3.2 波和脉冲 3.2.1
超声波 ultrasonicwave 频率（3.1.1)超过人耳听觉范围（大于20kHz)的声波。
3.2.2
幅度 amplitude 声波大小的绝对或相对度量。
3.2.3
相位 phase 以弧度或角度表示的振动在周期中的瞬时状态。
3.2.4
波长 wavelength 波经历一个完整周期所传播的距离。 注：见图2。 2 GB/T 12604.1—2020
2 纵波
a) 入
2
横波
b)
说明：
质点振动方向； 2 传播方向；
波长。
入-
图2 纵波与横波
3.2.5
波前 wavefront 波中最前方相同相位（3.2.3)的所有点所构成的连续面。
3.2.6
声时 time-of-flight;TOF 超声脉冲从发射探头穿过试件传播到接收探头的时间。
3.2.7
脉冲 pulse 持续时间短的电信号或超声信号。
3.2.8
脉冲幅度 pulse amplitude 个脉冲（3.2.7）中的最大幅度，对于射频信号，为峰峰值；对于检波信号（A型显示），为基线
峰值。 3.2.9
脉冲上升时间 pulse rise time 脉冲幅值从规定下限变化到规定上限所需时间。
3 GB/T12604.1—2020
3.2.10
脉冲持续时间pulseduration 在峰值幅度以下指定水平测量的脉冲（3.2.7)上升沿和下降沿之间的时间间隔。
3.2.11
脉冲形状 pulse shape 以图形表示的脉冲（3.2.7)幅度（3.2.2)与时间的函数关系。
3.2.12
脉冲包络 pulseenvelope 由脉冲形状（3.2.11)的所有峰值点构成的外轮廓。
3.2.13
脉冲能量 pulse energy 个脉冲（3.2.7)内的全部能量。
3.2.14
脉冲过冲 pulse overshoot 脉冲（3.2.7)起始和结束位置超过指定水平的非期望振动。 注：见图3。
脉冲过冲 (上冲)
脉冲过冲 (下冲)
时间
图3脉冲过冲
3.2.15
宽带脉冲 broad-bandpulse 相对带宽（3.1.9)不小于65%的脉冲（3.2.7）。
3.2.16
中带脉冲medium-bandpulse 相对带宽（3.1.9)大于35%且小于65%的脉冲（3.2.7）。
3.2.17
窄带脉冲 narrow-band pulse 相对带宽（3.1.9)不大于35%的脉冲（3.2.7）。
3.2.18
脉冲重复频率 pulse repetition frequency;PRF 每秒产生的脉冲（3.2.7)数，用赫兹（Hz)表示。
