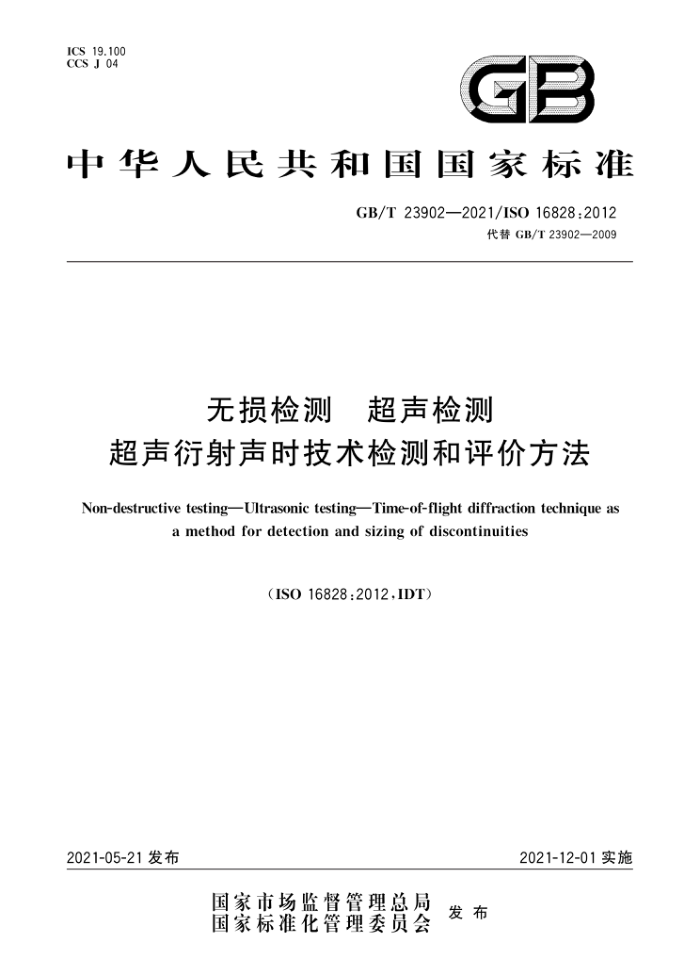

GB/T 23902-2021/ISO 16828;2012代替GB/T 23902-—2009
无损检测超声检测超声衍射声时技术检测和评价方法
Non-destructive testing—UItrasonic testing—Time-of-flight diffraction technique as a method for detection and sizing of discontinuities(ISO 16828:2012,IDT)
2021-12-01 实施
2021-05-21发布
目 次
前言 …………………………………………………………………………………………………………1
1 范围………………………………………………………………………………………………………1
2 规范性引用文件…………………………………………………………………………………………1
3 术语、定义、符号和缩略语 ……………………………………………………………………………… 2
4概述……………………………………………………………………………………………………… 3
5 人员资格 …………………………………………………………………………………………………5
6 设备要求 ………………………………………………………………………………………………… 5
7设备设置程序 ……………………………………………………………………………………………7
8 数据解释与分析 ………………………………………………………………………………………… 9
9 复杂几何形状的检测和定量…………………………………………………………………………… 12
10 技术的局限性………………………………………………………………………………………… 12
11 无数据记录的TOFD检测……………………………………………………………………………13
12检通工梦积序…………………………………………………………………………………………14
13 检测报告 ……………………………………………………………………………………………… 14
附录A（资料性） 参考试块………………………………………………………………………………15
附录NA（资料性） 本文件与GB/T 23902—2009相比新增的术语和定义、符号、缩略语 ………… 16
附录NB（资料性> 本文件与GB/T 23902—2009相比删除的内容 ………………………………… 17
附录NC《资料性） 本文件与GB/T 23902—2009相比修改的内容 ………………………………… 18
参考文献 ……………………………………………………………………………………………………19
1 范围
本文件规定了超声衍射声时技术（TOFD）方法的一般原则。本文件适用于低合金和碳素钢构件中不连续的检测。本文件也适用于其他类型材料，前提是使用超声衍射声时技术时要充分考虑构件的几何形状和材料声学特性及检测灵敏度。
本文件一般情况下适用于ISO）16810 所包含的材料内的不连续检测，包括馄缝可参考使用选择此方法的原因在于其明确的超声探头位置和扫查方向。
除非在引用文件中另有规定，本文件适用于最低要求。
除非另有明确声明，本文件适用于1SO16811规定的如下等级;
——1类，没有限制;
——2类和3类，适用指定的限制。
注 1∶第9章有类似说明。
4类和5类，产品的检测要求有专用的工艺程序。
注2∶第9章有类似说明。
注3∶ISO10863介绍了使用 TOFD进行焊缝检查的技术。
注 4∶相关的验收文件在ISO15626给出。
