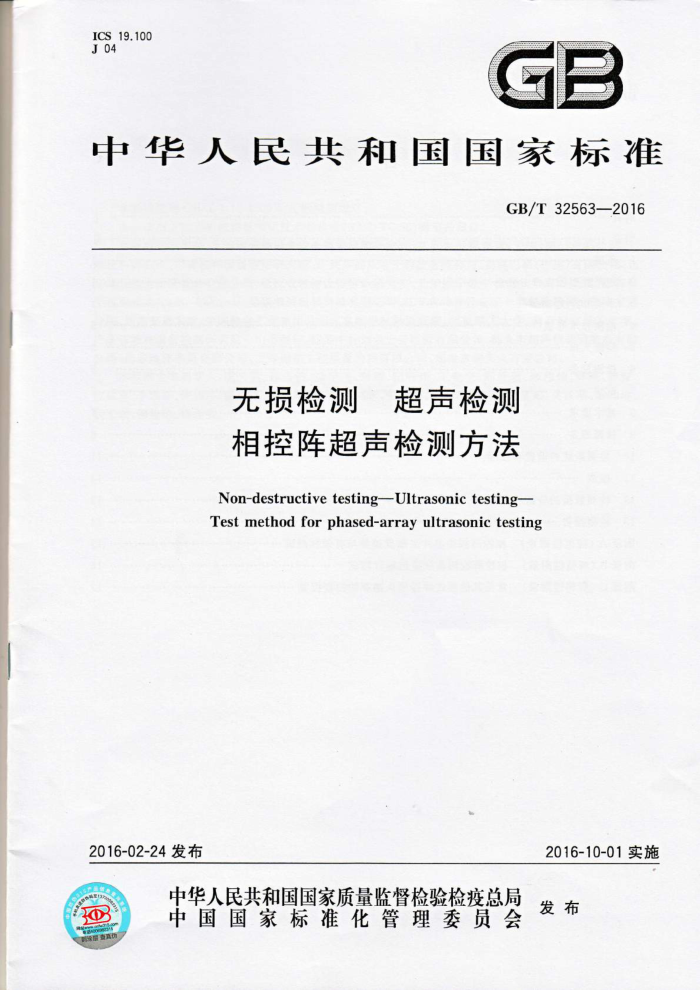

ICS, 19.100
GB
J04
中华人民共和国国家标准
GB/T32563—2016
无损检测 超声检测相控阵超声检测方法
Non-destructive testing-Ultrasonic testing Test method for phased-array ultrasonic testing
2016-02-24发布
2016-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
团 GB/T32563—2016
目 次
前言引言范围
1
2规范性引用文件术语和定义
3
检测技术等级检测人员
4
6 检测设备
试块 8 基本要求 9 检测准备 10 检测系统的设置和校准 11 检测 12 检测数据的分析和解释 13检测报告附录A（规范性附录）相控阵探头晶片灵敏度差异与有效性测试附录B（规范性附录）相控阵检测系统定位精度测试附录C（资料性附录）常见其他形式焊接接头推荐的扫查位置
13 13
14
15
16 GB/T32563—2016
前言
本标准按照GB/T1.1一2009给出的规则起草，本标准由全国无损检测标准化技术委员会（SAC/TC56）提出并归口。 本标准起草单位：江苏省特种设备安全监督检验研究院、艾默生过程管理（天津）阀门有限公司、上
海材料研究所、中国特种设备检测研究院、广州多浦乐电子科技有限公司、奥林巴斯（中国）有限公司、北京福马智恒检测技术有限公司、浙江省特种设备检验研究院、北京欧宁航宇检测技术有限公司、矩阵科工检测技术（北京）有限公司、北京邹展麓城科技有限公司、江苏省特种设备安全监督检验研究院张家港分院、西南交通大学、中国航空工业集团公司北京航空材料研究院、北京理工大学、南京航空航天大学、 广东省特种设备检测研究院中山检测院、江苏中特创业设备检测有限公司、汕头市超声仪器研究所有限公司、山东瑞祥模具有限公司、上海船舶工程质量检测有限公司、烟台富润实业有限公司。
本标准主要起草人：强天鹏、孙忠波、金宇飞、郑晖、纪轩荣、王晓宁、郑振顺、郭伟灿、郑凯、徐智、 江运喜、李剑峰、许建芹、俞燕萍、涂春磊、王飞、高晓蓉、史亦韦、徐春广、王海涛、富阳、龚成刚、陈和坤、 魏忠瑞、邵建华、杨先明。 GB/T32563—2016
引言
本标准提及的相控阵超声是指工业检测使用的相控阵超声技术，虽然相控阵超声属于脉冲反射法检测范畴，但是在声场特性、检测应用、信号处理与成像、性能和功能等许多方面，相控阵与常规脉冲反射法有很大不同。
相控阵超声使用的探头是由若干压电晶片组成阵列换能器，通过电子系统控制阵列中的各个晶片按照一定的延时法则发射和接收超声波，从而实现声束的扫描、偏转与聚焦等功能。利用扫描特性，相控阵技术可以在探头不移动的情况下实现对被检测区域的扫查；利用偏转特性，相控阵技术不仅可以在探头不移动的情况下实现对被检测区域的扫查，而且可以激发多角度声束对检测区域进行较大面积覆盖，从而提高检测效率及缺陷检出率；利用聚焦特性，相控阵技术可以提高声场信号强度、回波信号幅度和信噪比，从而提高缺陷检出率，以及缺陷深度、长度的测量精度。
相控阵超声检测系统是高性能的数字化仪器，能够实现检测全过程信号的记录。通过对信号进行处理，系统能生成和显示不同方向投影的高质量的图像。
正因为相控阵超声与常规超声方法同是基于脉冲反射法检测，因此在本标准的试块、检测级别，以及缺陷的定量等内容部分参考了常规超声标准。但相控阵技术又是与常规超声差异很大的先进技术，所以在仪器系统校准、探头参数选择、扫描和扫查方法、工艺参数选择、增益补偿和灵敏度设定等方面标准给出了与常规超声不同的新规定。 GB/T32563—2016
无损检测超声检测相控阵超声检测方法
1范围
本标准规定了利用手工扫查或自动（半自动）扫查的一维线阵相控阵超声技术应用基本原则，进行检测时工艺参数的选用规则，以及确定缺陷位置及尺寸的方法。
本标准适用于厚度为6mm～200mm的细晶钢焊接接头。对于其他金属细晶材料焊接接头，在考虑声速的变化后，也可参照本标准。对于厚度超出以上范围的焊接接头，在通过演示证明仪器系统具有足够的检测能力后，也可参照本标准。对于奥氏体不锈钢等粗晶焊接接头，在考虑信噪比和声速各向异性的影响后，也可参照本标准。
对于其他结构件、压延件、锻件，在选择合适的试块、校准方法和扫查方法后，也可参照本标准。 使用二维相控阵超声探头进行检测，在考虑声场特性变化及其给系统校准和检测带来的影响后，也
可参照本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9445无损检测人员资格鉴定与认证 GB/T12604.1无损检测术语超声检测 GB/T23905无损检测超声检测用试块 JB/T11731无损检测超声相控阵探头通用技术条件 NB/T47013.3承压设备无损检测第3部分：超声检测
3术语和定义
GB/T9445和GB/T12604.1界定的以及下列术语和定义适用于本文件。
3.1
晶片间距pitch 两个相邻晶片的同侧边或者中心之间的距离（见图1）。
3.2
晶片间隙 spacebetweenelements,gapbetweenelements 两个相邻晶片间的空隙（见图1）。
3.3
激发孔径activeaperture 单次激发晶片组的总长度。即：激发孔径L=n×c-d 式中： L 激发孔径： GB/T32563—2016
一激发晶片数量；
n- - C- 一晶片间距
d—晶片间隙。
阵列方向
说明：
一个晶开的宽度；一个品片的良度；
参柔
线险
3.4
聚焦法则 focal law
通过控制 激发 晶片数量，以及施加到每个晶片 射和接收延时，实现波束的倡转和聚焦的算法或相应程序。 3.5
的发
电子扫描 clectronic scal E扫描以电子方式实现对工件的扫查，即通过聚焦法则实现波束的移动或角度偏转，使之扫过工件中被检
测区域。 3.6
线扫描 electroniclinearsca 线形扫描以相同的聚焦法则施加在相控阵探头中的不同晶片组，每组激活晶片产生某一特定角度的声束，通
过改变起始激活晶片的位置，使该声束沿晶片阵列方向前后移动，以实现类似常规手动超声波检测探头前后移动的检测效果（见图2）。线扫描包括垂直入射线扫描和倾斜人射线扫描两种。 3.7
扇扫描electronicsectorialscan 变角度扫描用特定的聚焦法则激发相控阵探头中的部分相邻或全部晶片，使激发晶片组形成的声束在设定的
角度范围内以一定的步进值变换角度扫过扇形区域（见图3）。 3.8
机械扫查 mechanical scan 以机械方式实现对工件的扫查，即通过移动探头实现波束的移动，使之扫过工件中被检测区域。 GB/T32563—2016
图2相控阵倾斜入射的电子线扫描检测焊缝的示意图
图3相控阵扇扫描检测焊缝的示意图
3.9
沿线扫查mechanicalscanalongtheline 相控阵探头晶片阵列方向与探头移动方向垂直或成一定角度的机械扫查方式。如：焊缝检测时，晶
片阵列方向垂直于焊缝轴线或与轴线成一定角度（斜向扫查），探头前沿离开焊缝中心一定距离S，沿焊缝轴线方向平移，以获得声束覆盖范围内焊缝的信息（见图4）。
沿线栅格扫查
沿线扫查
图4 沿线扫查（左）和沿线栅格扫查（右） GB/T32563—2016
3.10
沿线栅格扫查multiplescanalongtheline 多次沿线扫查，探头按照栅格式的轨迹行进，以实现对检测部位的全面覆盖或多重覆盖。如图4右
所示，对同一焊缝采用多个不同的S值沿线扫查即形成沿线栅格扫查。 3.11
角度增益修正anglecorrectedgain ACG 扇扫描时，因楔块衰减差异、晶片间差异及声压往复透射率差异等因素导致不同角度声束对相同声
程处相同尺寸的反射体的回波幅度存在差异，利用软件对该差异进行修正，使之达到相同幅值。 3.12
时间增益修正 time corrected gain TCG
对不同声程处相同 同尺寸反射体的回波进行增益修正，使之达到相同幅值
3.13
坐标coordinates 相控阵检测规定的检测起始参考点O点和×、Y和之坐标的含义（见图
3.14
由扇扫措声束组成的扇面 形状的图 像显示 图像中框 表示商 开探头前 沿的距，纵坐标表示深
S型显示 S-display
度，沿扇面弧线方向的坐标表 示角度。 焊缝检测时S型显 显示的是探头前方焊缝的横截面信息（见
7
图3)。
B型显示
扫香面
2
说明： X 一沿焊缝长度方向的坐标；
0- 设定的检测起始参考点；
扫查面上沿焊缝宽度方向的坐标；一垂直于扫查面沿焊缝厚度方向的坐标。
Y 7-
-
图5坐标的定义
3.15
B型显示B-display 工件的侧面投影显示方式，图像中横坐标表示沿线扫查移动的距离，纵坐标表示深度。焊缝检测 4
