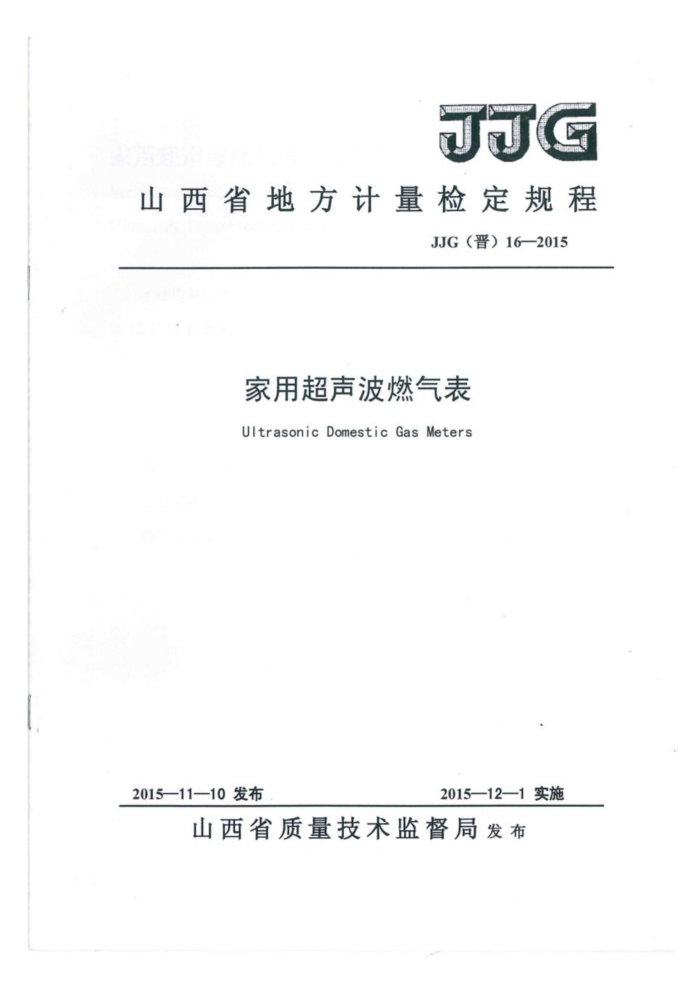

JJG
山西省地方计量检定规程
JJG（晋）162015
家用超声波燃气表 UltrasonicDomesticGas Meters
2015—12—1实施
2015—11—10发布
山西省质量技术监督局发布 JJG(晋）16-2015
家用超声波燃气表检定规程 VerificationRegulationof Ultrasonic Domestic Gas Meters
JJG（晋）16—2015
本规程经山西省质量技术监督局于2015年11月10日批准，并自2015
年12月01日起施行。
归口单位：山西省质量技术监督局
主要起草单位：山西省计量科学研究院参加起草单位：山西华腾燃气设备有限责任公司
辽宁思凯科技有限公司
本规程技术条文由山西省计量科学研究院负责解释 JJG(晋)16-2015
本规程主要起草人：高春昱（山西省计量科学研究院）
张志强（山西省计量科学研究院）梁太清（山西华腾燃气设备有限责任公司）
本规程参加起草人：张晓宏（山西省计量科学研究院）
赵一波（山西省计量科学研究院）王碧（山西省计量科学研究院）张伟（辽宁思凯科技有限公司） JJG(晋)16-2015
目录
(II) (1) (1) (1) (1) ·(2) ·(2) (2) .(3) ·(3) (3) (3) (3) (4) (4) 4 (4) （4）（.5） (5) （5) ·(6) (6) ·(6) (7) ·(8) (11) (11) (12) (13)
引言
范围 2引用文献 3术语和计量单位 3.1术语 3.2计量单位· 4概述 4.1原理： 4.2结构.. 4.3用途 5计量性能要求 5.1流量范围 5.2分度值 5.3准确度等级和最大允许误差： 6通用技术要求 6.1铭牌和标记 6.2外观 6.3封印· 6.4指示装置 6.5密封性…· 6.6压力损失 6.7附加装置功能· 7计量器具控制 7.1检定条件. 7.2检定项目· 7.3检定方法 7.4检定结果的处理· 7.5检定周期附录A燃气表附加装置的功能检测附录B检定证书/检定结果通知书内页信息及格式
I JJG(晋)16-2015
引言
本规程以国际法制计量组织（OIML）的国际建议R137-1,2：2012GasMeters （燃气表）和欧盟标准EN14236：2007UltrasonicDomesticGasMeters（家用超声波燃气表）为主要技术依据，结合我国超声波燃气表的现状进行制定的，其主要技术指标均与上述文献等效。
本规程首次发布。
I JJG(晋)16-2015
超声波燃气表检定规程
1范围
本规程适用于以时间差法为测量原理的家用超声波燃气表（以下简称燃气表）的首次检定和使用中检查。
2引用文献
JG577-2012膜式燃气表 JJF1001-2011通用计量术语及定义 GB/T6968-2011膜式燃气表 OIMLR137-1&2：2012GasMeters（燃气表） EN14236：2007UltrasonicDomesticGasMeters（家用超声波燃气表）凡是注日期的引用文件，仅所注日期的版本适用于本规程。
3术语和计量单位 3.1术语 3.1.1最大流量qmax maximumflowrate
燃气表满足计量性能要求的上限流量。 3.1.2最小流量qminminimumflowrate
燃气表满足计量性能要求的下限流量。 3.1.3分界流量gttransitionalflowrate
介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量，高区和低区各有相应的最大允许误差。 3.1.4流量范围 flowraterange
由燃气表最大流量和最小流量所限定的范围。 3.1.5声道acousticpatch
超声波信号在成对的超声波传感器间传播的实际路径。 3.1.6传播时间transittime
超声波信号在流体介质部分传播的时间。 3.1.7声道角transmissionangle
声道与管道轴线之间的夹角。 3.1.8超声波传感器ultrasonictransducer
用于产生和接收超声波的部件。 3.1.9最大工作压力pmaxmaximumworkingpressure
1 JJG(晋)16-2015
燃气表正常工作所能承受的压力上限值。 3.1.10压力损失△ppressureloss
燃气表在最大流量的条件下，进气口与出气口之间的压力降。 3.1.11累积流量Qintegratingvalue
在一定时间内流过燃气表的流量值。 3.1.12欠压值minimumoperatingvoltage
保证附加装置正常工作设定的最低工作电压值。 3.1.13附加装置
在燃气表基本结构基础上所增加的附加功能模块，如有预付费功能、远程读表功能。 3.2计量单位
累积流量单位：立方米，符号m：升，符号L。 瞬时流量单位：立方米每小时，符号m/h。 压力单位：帕斯卡、千帕，符号Pa、kPa。 温度单位：摄氏度，符号℃：热力学温度，符号K。
4概述 4.1原理
采用超声波技术设计用来测量、记录并且显示通过的燃气体积的燃气表。根据声波在流体中的实际传播速度是由介质静止状态下声波的传播速度和流体轴向平均流速在声波传播方向上的分量组成的原理并通过计算得到流经燃气表的气体体积。公式表达如下：
L
(1)
Idowm=tAB Tc,+v.com) tup=1BA (e,-vacom)
L
(2)
公式（1）和（2）中：
