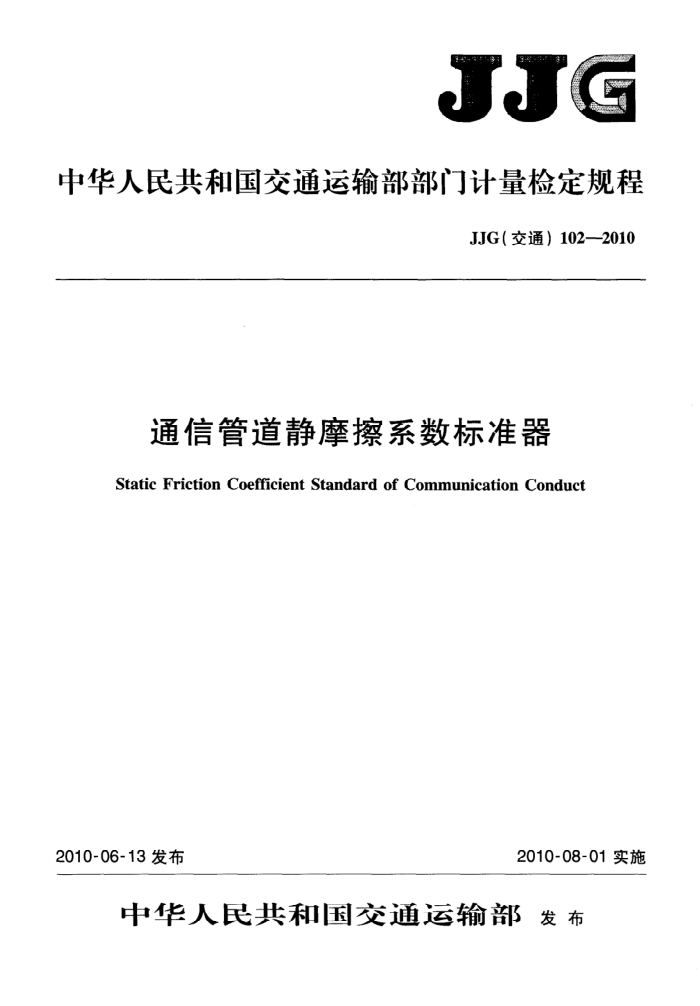

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）102—2010
通信管道静摩擦系数标准器 Static Friction Coefficient Standard of Communication Conduct
2010-08-01实施
2010-06-13发布
中华人民共和国交通运输部 发 布 JJG（交通）102—2010
通信管道静摩擦系数标准器检定规程
JJG（交通）102 -2010
V.R. of Static Friction Coefficient Standard of Communication Conduct
本规程经中华人民共和国交通运输部于2010年06月13日批准，并自2010年
08月01日起施行。
归口单位：全国交通工程设施（公路)标准化技术委员会
主要起草单位：交通运输部公路科学研究院
国家交通安全设施质量监督检验中心
参加起草单位：北京中交华安科技有限公司
本规程委托交通运输部公路科学研究院负责解释 JJG（交通）102—2010
本规程主要起草人：
郭东华（交通运输部公路科学研究院）马学锋(北京中交华安科技有限公司) 陆宇红（交通运输部公路科学研究院）张智勇（交通运输部公路科学研究院）马骏（北京中交华安科技有限公司）朱传征（交通运输部公路科学研究院） JJG（交通）102—2010
目 录
范围 2 引用文献 3 概述…· 4 计量性能要求 5 通用技术要求 6计量器具控制附录A标准器检定记录格式附录B标准器检定证书内页格式
1 JJG（交通）102—2010
通信管道静摩擦系数标准器检定规程
1范围
本规程适用于通信管道静摩擦系数标准器（简称标准器）的首次检定、后续检定和使用中
检验。 2引用文献
本规程引用下列文献： JJG（交通）081通信管道静摩擦系数测量仪使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
标准器长度300mm，工作面为圆弧面，圆弧直径为34mm，表面粗糙度Ra值不大于3.2μm，如图1所示。其使用方法是把标准器固定在被检定的通信管道静摩擦系数测量仪上，将通信管道静摩擦系数测量仪配套使用的标准试棒放置于标准器上方，按平板法静摩擦系数测试原理进行九次测量，取九次测量的静摩擦系数的平均值作为测试结果。该测试结果与标准器的静摩擦系数值进行比较，计算测量误差，并判断是否满足检定规程JJG（交通）081中测量误差的要求。
图1通信管道静摩擦系数标准器
4计量性能要求
标准器的静摩擦系数0~0.783。 5通用技术要求
标准器圆弧面应光滑、色泽均匀一致，无明显的瑕疵、划痕、裂纹等缺陷。 6计量器具控制 6.1检定条件 6.1.1环境条件
检定工作应在温度23℃±2℃、湿度50%RH±5%RH的环境条件下进行。 6.1.2检定用器具
检定用器具为通信管道静摩擦系数标准器检定装置（简称标准器检定装置）。该检定装置由静摩擦力测量仪、标准天平、标准试件、标准试棒、计算机控制系统组成。 6.1.2.1标准器检定装置
测量范围0~0.783。
6.1.2.2静摩擦力测量仪
1
