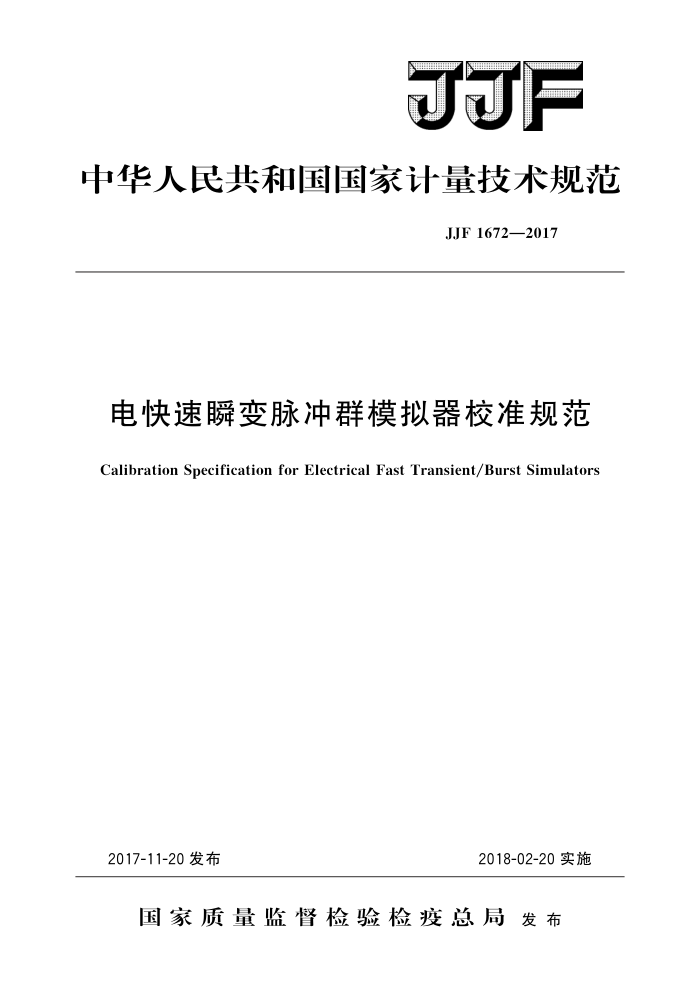

中华人民共和国国家计量技术规范
JJF1672—2017
电快速瞬变脉冲群模拟器校准规范
Calibration Specification for ElectricalFast Transient/Burst Simulators
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1672—2017
电快速瞬变脉冲群模拟器
校准规范
JJF 1672—2017
Calibration Specification for Electrical Fast
Transient/Burst Simulators
归口单位：全国无线电计量技术委员会主要起草单位：辽宁省计量科学研究院
中国计量科学研究院
参加起草单位：江苏省计量科学研究院
广东省计量科学研究院上海市计量测试技术研究院
本规范委托全国无线电计量技术委员会负责解释 JJF1672—2017
本规范主要起草人：
唐 虹（辽宁省计量科学研究院）黄 攀（中国计量科学研究院）郝 松（辽宁省计量科学研究院）
参加起草人：
赵品彰 (江苏省计量科学研究院）常志方（广东省计量科学研究院）施 滨（上海市计量测试技术研究院）郭 5 浩 告（辽宁省计量科学研究院） JJF1672—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (3) (3) (4) (4) (4) (5) (5) (6) (7) (8) (8) (9) (16) (23) (27)
范围· 2 引用文件 3
1
术语和计量单位· 3.1脉冲群·. 3.2 耦合夹· 3.3 耦合网络 3.4去耦网络· 4 概述·· 5 计量特性 5.1 脉冲群发生器· 5.2脉冲群发生器接耦合去耦网络 5.3脉冲群发生器接容性耦合夹·. 6校准条件. 6.1环境条件 6.2测量标准及其他设备 7 校准项目和校准方法· 7. 1 脉冲群发生器的校准 7.2 脉冲群发生器接耦合去耦网络的校准.· 7.3脉冲群发生器接容性耦合夹的校准·…. 8 校准结果
..
复校时间间隔· 附录A电快速瞬变脉冲群模拟器校准记录格式附录 B 电快速瞬变脉冲群模拟器校准证书内页格式附录 C 校准不确定度评定示例附录 D 传感器板尺寸及结构
9
- JJF1672—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JF1059.1一2012《测量不确定度评定与表示》中的要求进行编写
本规范参考GB/T17626.4—2008《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》及IEC61000-4-4：2012《电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验》中相关条款进行编写
本规范为首次发布。
II JJF1672—2017
电快速瞬变脉冲群模拟器校准规范
1范围
本规范适用于符合GB/T17626.4一2008《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》及IEC61000-4-4：2012《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》中要求的电快速瞬变脉冲群发生器、耦合去耦网络及容性耦合夹的校准，也适用于电磁兼容抗扰度综合测试系统中的电快速瞬变脉冲群模拟器部分的校准。 2引用文件
本规范引用了下列文件： GB/T17626.4一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 IEC61000-4-4：2012电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
(Electromagnetic compatibility-Testing and measurement techniques-Electrical fast transient/burst immunity test)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
下列术语和定义适用于本规范。
3.1脉冲群burst
数量有限且清晰可辨的脉冲序列或持续时间有限的振荡。
3.2耦合夹couplingclamp
在与受试线路没有任何电连接情况下，以共模形式将骚扰信号耦合到受试线路的、
具有规定尺寸和特性的一种装备。 3.3耦合网络couplingnetwork
用于将能量从一个线路传送到另一个线路的电路。
3.4去耦网络decouplingnetwork
用于防止施加到受试设备上的电快速瞬变电压影响其他不被试验的装置、设备和系统的电路。 4概述
电快速瞬变脉冲群模拟器（以下简称脉冲群模拟器）包括电快速瞬变脉冲群发生器、耦合去耦网络及容性耦合夹。脉冲群模拟器主要用于模拟电网传播或从信号线耦合的电快速瞬变脉冲群对电子仪器设备的冲击过程，考察被测试电子仪器设备的抗电快速瞬变脉冲群的能力。电快速瞬变脉冲群发生器（以下简称脉冲群发生器）主要由高压
1 JJF1672—2017
源、充电电阻、储能电容器、高压开关、波形网络等组成。耦合去耦网络由耦合网络和去耦网络两部分构成，用于交、直流电源端口的验收试验。容性耦合夹由耦合夹及两端高压同轴接头构成，用于输入、输出和通讯端口上的连接线的验收试验。单脉冲波形及脉冲群波形分别如图1和图2所示。
1. 0 0. 9 0. 8 0. 7 0. 6 0. 5
脉冲宽度
妇 0. 4
0. 3 0. 2 0. 1 0.0
上升时间
10
50 1 /ns
60
70
80
100
20
30
40
90
0
图1 单脉冲波形图
UI
脉冲群
脉冲群
5kHz: 15ms,100kHz: 0.75ms 脉冲群持续时间
300 ms 脉冲群周期图2脉冲群波形图
5计量特性 5.1脉冲群发生器 5.1.1脉冲电压峰值
脉冲电压峰值如表1所示。
表1脉冲群发生器脉冲电压峰值
脉冲电压峰值设定值
50Q负载脉冲电压峰值
10002负载脉冲电压峰值
kV 0. 25 0. 5 1 2 4
标称值/kV 0.125
标称值/kV
0.24 0. 48 0. 95 1. 9 3. 8
0.25 0. 5 1 2
2 JJF1672—2017
502负载脉冲电压峰值最大允许误差：士10%， 10002负载脉冲电压峰值最大允许误差：土20%。
5.1.2脉冲上升时间
标称值：5ns，最大允许误差：士30%。
5.1.3脉冲宽度
标称值：50ns，最大允许误差：±30%（502负载），
（-15～100）ns（10002负载）。
5.1.4脉冲重复频率
标称值：5kHz、100kHz，最大允许误差：士20%。
5.1.5脉冲群持续时间
5kHz脉冲重复频率：标称值15ms， 100kHz脉冲重复频率：标称值0.75ms，最大允许误差：土20%。
5.1.6脉冲群周期
标称值：300ms，最大允许误差：士20%。
5.2脉冲群发生器接耦合去耦网络 5.2.1脉冲电压峰值
脉冲电压峰值如表2所示。
表2脉冲群发生器接耦合去耦网络脉冲电压峰值
脉冲电压峰值设定值
50Q负载脉冲电压峰值
kV 0. 25 4
标称值/kV 0.125
2
最大允许误差：士10%。 5.2.2脉冲上升时间
标称值：5.5ns（50Q负载），最大允许误差：士1.5ns。
5.2.3脉冲宽度
标称值：45ns（50Q负载），最大允许误差：士15ns。
5.3脉冲群发生器接容性耦合夹 5.3.1脉冲电压峰值
脉冲电压峰值如表3所示。
