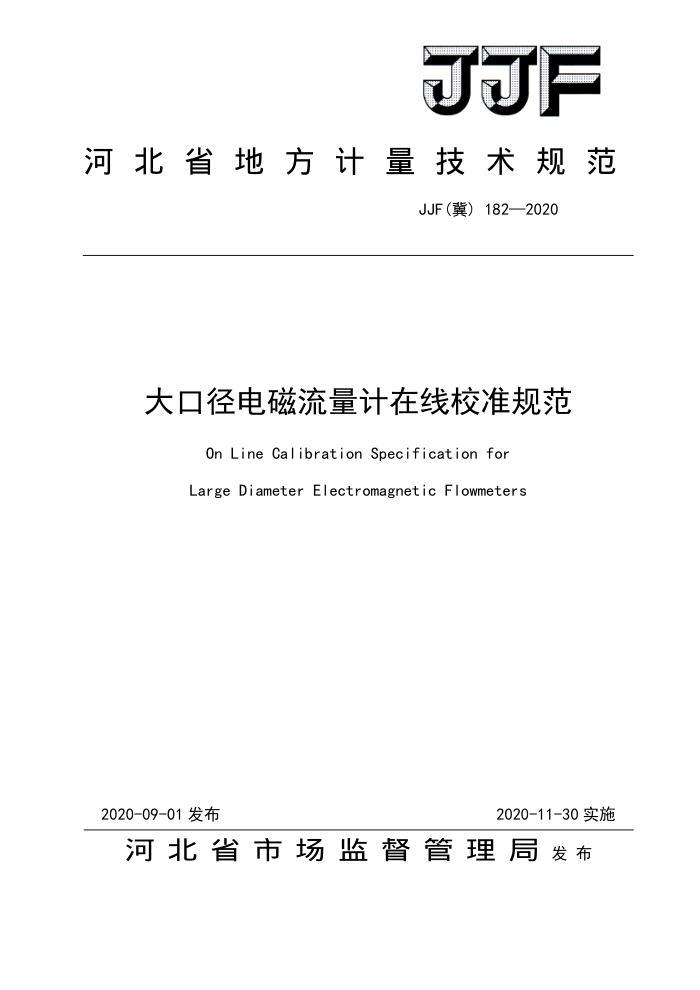

JJF
河北省地方计量技术规范
JJF(冀）182—2020
大口径电磁流量计在线校准规范
On Line Calibration Specification for
Large Diameter Electromagnetic Flowmeters
2020-09-01发布
2020-11-30实施
河北省市场监督管理局发布 JJF（冀） 182—2020
大口径电磁流量计
在线校准规范 On Line Calibration Specification for Large Diameter Electromagnetic Flowmeters
JJF（冀）182—2020
归口单位：河北省市场监督管理局
起草单位：河北省计量检测技术中心
河北省计量监督检测研究院
本规范由起草单位负责解释 JJF（冀） 182—2020
本规范主要起草人：
范玉涛（河北省计量检测技术中心）武 磊（河北省计量监督检测研究院白之光（河北省计量监督检测研究院）
参加起草人：
高明 （河北省计量监督检测研究院）姜巨勇（河北省计量检测技术中心） JJF（冀） 182—2020
目 录
(II) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (6) (6) (7) (8) (8) (8) (8) (9) (11) (12)
引言， 1范围. 2 引用文件. 3术语和计量单位 3.1术语. 3.2计量单位. 4概述.. 4.1工作原理 4.2结构和用途 5计量特性. 5.1在线示值误差 5.2重复性.. 6校准条件. 6.1环境条件 6.2被校流量计安装现场条件 6.3标准表安装现场条件 6.4测量标准及其他设备 7校准项目和校准方法， 7.1校准项目 7.2校准方法 8校准结果， 8.1在线示值误差 8.2流量系数 8.3重复性 8.4流量计在线系数修正 9校准结果表达. 10复校时间间隔. 附录A校准记录参考格式附录B校准证书（内页）参考格式附录C 大口径电磁流量计在线校准结果的不确定度评定（示例) JJF（冀） 182—2020
引言
本规范根据国内大口径电磁流量计的在线校准现状，参照JJG1033-2007《电磁流量计》检定规程和CJ/T364-2011《管道式电磁流量计在线校准要求》进行制定，主要技术指标也参照执行。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001-2001《通用计量术语及定义》和JJF1004-2004《流量计量名词术语及定义》。
根据JJF1071一2010《国家计量校准规范编写规则》第5.9条，本规范将流量计在线示值误差、重复性列为计量特性，并作为在线校准的主要内容。
本规范是首次制定
II JJF（冀）182—2020
大口径电磁流量计在线校准规范
1范围
本校准规范适用于密闭管道安装的、口径范围为（300～2000）mm的大口径电磁流量计（以下简称流量计）的在线校准。 2引用文件
本规范引用了下列文件： JJG1030-2007 超声流量计 JJG1033-2007电磁流量计 JJF1001-2011通用计量术语及定义 JJF1004-2004流量计量名词术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010 国家计量校准规范编写规则 GB 24789-2009 9用水单位水计量器具配备和管理通则 CJ/T364-2011 管道式电磁流量计在线校准要求凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1术语 3.1.1标准表（standardmeter）
本规范中的标准表专指基于时差法原理、用于校准在线使用的流量计的外夹式超声流量计或插入式超声流量计。 3.1.2标准表法（standardmetermethod）
以标准表为标准器，使流体在相同时间间隔内连续通过标准表和流量计，比较两者的输出流量值，从而确定流量计计量性能的校准方法。 3.l.3在线校准（onlinecalibration）
在流量计现场工作条件下，确定流量计所指示的流量值与标准表所复现的流量值之间关系的一组操作。
1
