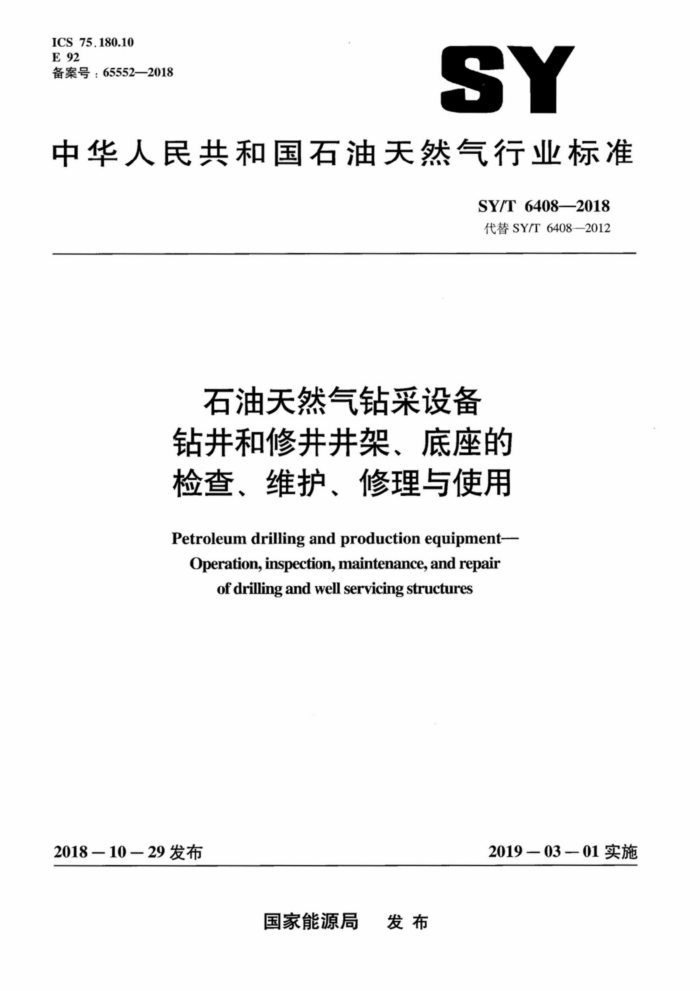

ICS 75.180.10 E 92 备案号：65552—2018
SY
中华人民共和国石油天然气行业标准
SY/T 6408—2018 代替SY/T6408—2012
石油天然气钻采设备钻井和修井井架、底座的检查、维护、修理与使用
Petroleum drilling and production equipment-
Operation, inspection, maintenance, and repair
of drilling and well servicing structures
2019－03－01实施
2018一10一29发布
国家能源局 发布 SY/T 6408—2018
目 次
前言范围
.I
1
2 规范性引用文件术语、定义和缩略语
3
3.1 术语和定义 3.2 缩略语总则 4.1 程序 4.2 人员资格 4.3 培训 5 使用和维护
4-
2
4
5.1 总则 5.2 承载 5.3 栓接结构 5.4 二层台 5.5 钻机使用区域变更 6 检查
5
6
6
6.1 总则 6.2 检查类别 6.3 检查周期 6.4 验收准则 6.5 拒收设备修理 7.1 总则 7.2 腐蚀 7.3 过火或过热 9
6
9
8
8
7
9
.12 12 ·12 .12 ·13 13 13
..
改进/更新 8.1 计划 8.2 改进 8.3 悬挂耳板 8.4 吊耳
- SY/T6408—2018
9文件和记录
14
9.1检查和修理记录 9.2标识/可追溯性
14 14
10无标识设备的额定载荷值的确定
16
10.1程序 10.2资格 11基础的要求
16 16
16
11.1 总则 11.2水平校准
·16 16 16 17
12起升钢丝绳和/或悬挂钢丝绳的检查和更换 13有绷绳轻便井架的绷绳布置·
13.1 总则 13.2 固定钢丝绳 13.3 检查周期 13.4 绷绳绳端和附件 13.5 绷绳预张紧力
17 17 17 17 18 .18
14有绷绳轻便并架的绷绳锚具·
14.1 总则 14.2 能力验证 14.3可供选择的锚定法 14.4拉力试验和现场准备 14.5承包商、经营者和试验公司的职责
18 19 20 ·20 ·20
15轻便并架和底座的基础·
21
15.1基础和辅助基础 15.2井口方（圆）井
.21 ·22
16低温作业附录A（资料性附录） 轻便式钻井井架现场外观检查报告（Ⅲ/IV类）附录B（资料性附录） 轻便式修井井架（绷绳井架、车装/拖装井架）
22
24
现场外观检查报告（Ⅲ/IV类）
35
附录C（资料性附录） 塔形井架现场外观检查报告（ⅢI/IV类）附录D（资料性附录） 底座现场外观检查报告（Ⅲ/IV类）参考文献·
·42 ·50 .55
II SY/T6408-2018
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6408一2012《钻并和修井井架、底座的检查、维护、修理与使用》，与
SY/T6408-2012相比，除编辑性修改外，主要技术变化如下：
增加了规范性引用文件GB/T4604.1、GB/T15169、GB/T19190、GB/T19832、GB/T25428、 NB/T47013.4、SY/T6326、SY/T6666、AISC335：1989、ASNTSNT-TC-1A、删除了API
RP8B、APIRP9B、APIRP54、APISpec4F（见第2章，2012年版的第2章）；
修改了术语“主载荷”（见3.1.3）；增加了术语“螺母转角法”（见3.1.11）；删除了“NDT人员资格”的规定（见2012年版的4.2.6）；修改了“栓接结构”条款（见5.3）；增加了“钻机使用区域变更”（见5.5）；修改了检查周期内容，并将2012年版的附录E相关内容改到正文表2中，并作了适当修改 (见6.3)；增加了“表3、表4、表5”（见7.1）； -增加了“吊耳与构件间焊缝应经NDT检查”的规定（见8.4）；增加了“转盘载荷、环境载荷（如风和浪，如适用）”等内容（见11.1）；增加了“水平校准”条款（见11.2）； -增加了“腐蚀”条款（见附录A至附录D）。
本标准使用重新起草法修改采用APIRP4G：2012（第4版）《钻井和修井井架、底座的检查、 维护、修理与使用》。
本标准与APIRP4G：2012（第4版）的技术性差异如下：
增加了规范性引用文件GB/T4604.1、GB/T9445、GB/T15169、GB/T19190、GB/T19832、 GB/T25428、NB/T47013.4、SY/T6326和SY/T6666，删除了APISpec4F（见第2章）；将4.1.2中的“包括采用适用的API推荐作法和规范”修改为“包括采用适用的国家标准、 行业标准、API推荐作法和标准等”；将4.2.1中的“具有承认的学位、证书或专业地位的人员，或具有一定知识、经过培训、具有一定经验并已成功地证明能够解决或分析与主要问题、工作或主题相关问题的人员，宜进行检查、维护和修理程序”修改为“检查、维护和修理程序应由有资格人员进行”；将“Ⅱ类检查”改为“I／Ⅱ类检查”（见4.2.3）；增加了“GB/T9445中2级技术人员”（见4.2.4和4.2.5）；删除了“制造商对其钻井或修井井架和底座进行了认真仔细的设计和材料选择。在规定承载能力范围之内并按说明书使用时，井架和底座宜具有可靠的工作性能”（见5.1）；删除了“有些钻机设计要求，当施加大钩载荷时，井架底座不得上抬”（见APIRP4G：2012 的5.2)； -将“正确安装的螺栓长度应满足螺栓底部与螺帽齐平或超出螺帽”修改为“正确安装的螺栓长度应满足螺栓端部超出螺母（0.2～0.3）d，其中d为螺栓直径”（见5.3.1）； -增加了“钻机使用区域变更”相关内容（见5.5）；
II SY/T6408—2018
将“镀锌井架”修改为“表面热浸锌或热喷锌铝井架”（见6.2.4）；将“海洋移动式钻井装置或固定平台上的轻便井架和（或）塔形井架和底座不要求进行IV类检查”修改为“海洋移动式钻井装置（包括钻井船、半潜式或导管架）上的轻便井架/塔形井架和底座不要求进行IV类检查。当钻机被拆解用于从一钻井区域运输至另一区域时，应进行IV类检查，例如用于固定式平台或者张力腿平台的钻机”（见6.3）；为提高标准的可操作性，增加了“若条件允许或用户有更高要求时，钻井或修井并架、底座的结构修理应参见表3、表4和表5进行检查验收”及表3、表4和表5（见7.1）。
本标准还做了下列编辑性修改：
将标准名称从《钻井和修井井架、底座的检查、维护、修理与使用》修改为《石油天然气钻采设备钻井和修井井架、底座的检查、维护、修理与使用》；删除了APIRP4G：2012（第4版）的前言和特别说明；增加了本标准的前言； “本推荐作法”一词改为“本标准”；调整了各术语和定义的先后顺序（见第3章）；删除了APIRP4G：2012（第4版）的参考文献。
本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：宝鸡石油机械有限责任公司、北京康布尔石油技术发展有限公司、宏华集团汉
正检测技术有限公司、中国石油集团长城钻探工程有限公司、石油工业井控装置质量监督检验中心、 南阳三方油气装备技术服务有限公司、胜利油田高原石油装备有限责任公司。
本标准主要起草人：张志伟、孙守仁、王春春、刘江涛、刘瑞华、杨世平、牟少敏、刘炯、全双桂、 张乾、李惠莹。
本标准代替了SY/T6408—2012。 SY/T6408—2012的历次版本发布情况为：
-SY/T6408—1999、SY/T6408-2004。
IV SY/T 6408-2018
石油天然气钻采设备
钻井和修井井架、底座的检查、维护、修理与使用
1范围
本标准给出了钻井和修井井架、底座的检查、维护和修理的指南和推荐程序，以便保持这些设备的使用可靠性。这些推荐作法宜认为是补充而不是替代制造商的使用说明书。
本标准适用于以下钻井和修井并架、底座的部件：
轻便井架、塔形井架和辅助装置；一底座和辅助装置。 注1：天车滑轮和轴承见GB/T19832。 注2：用于海洋的轻便井架、塔形井架、底座和辅助装置，并不在6.2.4中IV类检查要求的有关范围之内。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4604.1滚动轴承游隙第1部分：向心轴承的径向游隙（GB/T4604.1—2012，ISO5753- 1:2009,IDT)
GB/T9445 无损检测人员资格鉴定与认证（GB/T9445--2015，ISO9712：2012，IDT） GB/T15169 钢熔化焊焊工技能评定（GB/T15169--2003，ISO/DIS9606-1：2002，IDT） GB/T19190 石油天然气工业钻井和采油提升设备 GB/T19832石油天然气工业钻井和采油提升设备的检验、维护、修理和再制造 GB/T25428石油天然气工业钻井和采油设备钻井和修井井架、底座 NB/T47013.4承压设备无损检测第4部分：磁粉检测 SY/T6326石油钻机和修井机井架底座承载能力检测评定方法及分级规范 SY/T 6666 5石油天然气工业用钢丝绳的选用和维护的推荐做法（SY/T66662017，APIRP
9B:2015,MOD)
AISC335：1989结构钢建筑物规范一许用应力设计和塑性设计（Specificationforstructuralsteel buildingsAllowable stress design and plastic design)
ASNTSNT-TC-1A无损检测人员资格鉴定与认证的推荐做法（Recommendedpracticefor personnel qualification andcertification in non-destructive testing
AWSD1.1钢结构焊接规范（Structuralweldingcode）
3术语、定义和缩略语 3.1术语和定义
下列术语和定义适用于本文件。
1 SY/T 6408-2018
3.1.1
塔形井架derrick 四侧构件格构或桁构的横截面为正方形或矩形的半永久结构。
3.1.2
轻便井架 mast 由一段或多段组成的，横截面为矩形的前开口格构结构，安装后起升到作业位置。 注1：两段或多段的井架可以采用伸缩或展开的方式将其竖立起来。 注2：并架可能用绷绳，也可能不用。
3.1.3
主载荷primaryload 设备在运输、建造、续存或作业过程中所承受的设计载荷。 注：这可能是静载荷、大钩载荷、转盘载荷、立根与钻杆载荷、环境载荷或它们的组合
3.1.4
主承载件primaryloadcarryingcomponents 设备中承受主载荷的构件。
3.1.5
载荷试验loadtest 在受控或监控条件下，施加载荷以验证设备的使用性能的程序。
3.1.6
使用性能 serviceability 在任何时刻影响一台设备完成其预定功能的能力。
3.1.7
设备性能equipmentperformance 台设备相对于期望或预定的参数或标准的工作能力。
3.1.8
试验 检 testing 确定一台设备能否完成规定的功能所进行的活动。
3.1.9
检查inspection 将设备与预定的标准加以比较，随后确定所要求的措施（如有）。
3.1.10
维护 maintenance 保持设备正常工作所必需的检查、调整、清洁、润滑、防腐、试验及易损件更换的措施。
3.1.11
螺母转角法turn-of-nutmethod 当被连接构件接合面达到密贴紧后，将螺母再旋一定角度来保证高强螺栓预紧力的方法。
3.1.12
连接板fishplate 用焊接或栓接的方法将对侧相邻横杆或横梁的腹板或翼缘连接在一起以加固构件作用的一块或两
块钢板。 3.1.13
关键区域 critical area 制造商或有资格人员所规定的主承载件的高应力区。
2
