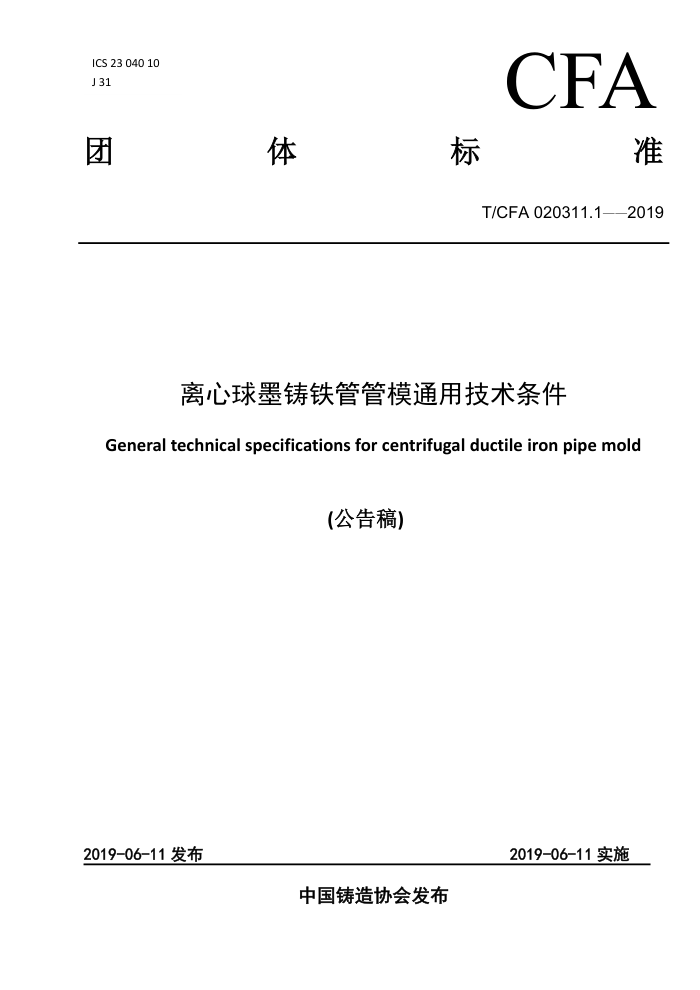

CFA
ICS 23 040 10 J31
团
标
体
准
T/CFA 020311.1——2019
离心球墨铸铁管管模通用技术条件
General technical specifications for centrifugal ductile iron pipe mold
(公告稿)
2019-06-11发布
2019-06-11实施
中国铸造协会发布 T/CFA 020311.1--2019
目录
前言 1范围.. 2规范性引用文件 3术语和定义 4规格、结构型式.. 5技术要求... 6检验方法 7检验规则 8标志、包装、运输、贮存和保养附录A（资料性附录）球墨铸铁管管模拔管寿命参考表.
II
.......
11 T/CFA 020311.1--2019
前 言
本标准按照GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写规则》的规定起草。 本标准由中国铸造协会铸管及管件分会提出。 本标准由中国铸造协会归口。 本标准主要起草单位：河南中原辊轴有限公司、沈阳亚特重型装备制造有限公司、山西大通铸业有
限公司、安钢集团永通球墨铸铁管有限责任公司、
本标准参加起草单位：山东国铭球墨铸管科技有限公司、、、、 本标准主要起草人：牛冲、孙伟、张利、李军、贾红光、张淑贞、黄新高、李爱峰、王海
玲、
本标准参加起草人：卫瑞平、王冬冬、贾春阳、王正强、孙新、陈淑梅、刘勇、刘雅丽、李先亭、王兴正、贾春阳、李岩松、李勇、秦旭升、贾卫华、张玉湖、滕文峰、李超刚、张学来。
本标准于2019年06月11日为首次发布。 T/CFA 020311.1--2019
离心球墨铸铁管管模通用技术条件
1范围
本标准规定了水冷金属型和热模涂料金属型离心铸造球墨铸铁管管模的规格、结构型式、技术要求
试验方法、检验规则及标志、包装、运输、贮存和保养。
本标准适用于以合金钢为原材料，经锻造或挤压、机械加工、热处理等过程制成的离心球墨铸铁管
管模（以下简称管模）。
2规范性引用文件
下列文件对于本文件的应用是心不可少的。凡是注日期的引文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其量新版本(包所有的修改平适用于本文件。
GB/T231.1金属材料布氏硬度试 应第1部分：试验方法
许偏差
GB/T222钢的成品化
金C 分析方法 H 含量的测
烷磷钼酸重量法测定磷量电位滴定法
GB/T223.3钢铁及合 GB/T223.11钢铁及 GB/T223.18钢铁 F 化学分析方法硫代研
OSS
5
-碘量法测定同量
镍含量的测定丁二酮分光光度法钼含量的测定 氰酉 分光光度法
GB/T223.23钢铁 GB/T223.26钢铁 GB/T223.58钢铁 GB/T223.60钢铁 GB/T223.68钢铁 GB/T223.71钢铁 GB/T226钢的低倍 GB/T228.1-2010金 GB/T229金属材料夏 招汽击试验方 GB/T1184-1996形状和位 置公差大注公差值 GB/T1804-2000一般公差未主公差的线 ，性和角度尺的公差 GB/T1979结构钢低倍组织缺陷评级图 GB/T2975-2018钢及钢产品力学性能减验取样位置及 式样制备 GB/T4336-2016碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法 GB/T5611铸造术语 GB/T5777-2008无缝钢管超声波探伤检验方法 GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面 GB/T10561-2005钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T13295-2008水及燃气管道用球墨铸铁管、管件和附件 GB/T13299-1991钢的显微组织评定方法 GB/T13320钢质模锻件金相组织评级图及评定方法
SONON SEN
4
化学分析方氵 亚砷 寸-亚硝酸钠滴定法测定锰量化学分析方泛
发测定硅含量
化学分析方法管式炉内燃烧后碘酸钾滴定法则定流含量
炉内
后重量法测定研含量
学分析方法陷酸蚀检 法伸试验策 部分：室 验方法
1
不
1 T/CFA 020311.1--2019
GB/T20066钢和铁化学分析测定用试样的取样和制样方法 GB/T20123-2006钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T25135-2010锻造工艺质量控制规范 JB/T4730.4-2005承压设备无损检测第4部分：磁粉检测 JB/T5000.15-2007重型机械通用技术条件锻钢件无损探伤 T/CFA0402.01-2018水冷型离心球墨铸铁管管模使用维护保养规则
3术语和定义
GB/T5611、GB/T13295界定的及下列术语和定义适用于本文件。
3.1
水冷金属型管模watercooledmoldforcentrifugalductileironpipe 离心铸造生产球墨铸铁管采用水冷却的金属型模具。
3. 2
热模涂料金属型管模preheatedwet-coatingmoldforcentrifugalductileironpipe 离心铸造生产球墨铸铁管采用预热喷隔热涂料的金属型模具。
4规格、结构型式
4.1规格 4.1.1管模的规格型号按球墨铸铁管的公称直径确定，表示形式如：DNXXX。 4.1.2管模的主要规格见表1。
表1 管模的主要规格
球墨铸铁管公
称直径（DN) 80 100 125 150 200 250 300 350 400 450
DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 600
管模规格型号 DN80 球墨铸铁管公
500
700
800
900
1000
1100
1200
1400
1500
称直径（DN）管模规格型号 DN500 DN600 DN700 DN800 DN900 DN1000 DN1100 DN1200 DN1400 DN1500 球墨铸铁管公
2200
2400
2800
1600
1800
2000
2600
3000
称直径（DN) 管模规格型号 DN1600 DN1800 DN2000 DN2200 DN2400 DN2600 DN2800 DN3000
注：通常DN80-DN1200为水冷金属型管模，DN1100-DN3000为热模涂料金属型管模，其中DN1100和DN1200互有交叉。
4.2结构型式 4.2.1管模结构型式按球墨铸铁管接口型式分为T型、N1型及S型等，可参考GB/T13295-2008。其它结构型式及具体尺寸由供需双方协商，并在合同中注明。 4.2.2水冷金属型管模的典型结构型式如图1所示。 2 T/CFA020311.1--2019
A
↑0.1A-B
-
a）DN80-DN1200水冷金属型管模典型结构型式示意图
S
(A
A-
SESN HO
b）DN80-DN 1200水冷金属型管模典型结构型代示意
说明：
D一管模承口 D1一管模插口 D2一辑道直径： D3一管模外径： d一管模插口端内 L一管模长度。
测量基准；测量基准；
O
水冷金属型管模的典型结构示图
1
4.2.3热模涂料金属型管模的典型 构型式如图2所
a）DN1100-DN3000整体热模涂料金属型管模典型结构型式示意图 T/CFA 020311.1--2019
b）DN1100-DN3000可换承口热模涂料金属型管模典型结构型式示意图
说明：D一管模承口端外径：
D1一管模外径： D2一辊道直径，测量基准； D3一管模插口端外径： do一管模内径； L0一管模长度。
图2热模涂料金属型管模典型结构型式示意图
4.3尺寸及偏差
管模的公称直径，承口尺寸与插口尺寸偏差等按表2执行。
表 2 规格尺寸偏差
单位为毫米（mm）
承口端外径D 插口端外径D1 插口端内径d 管模长度L
公称直径DN 80-200 250-400 4501200 1400-3000 *h、js为基准轴公差带代号。 **IT为国标公差符号注：尺寸偏差也可根据管模规格由供需双方协商。
+0.20 0 +0.25
js10*
0
h9*
±1/2IT12*
+0.30 0 0
h9
-0.5
5技术要求
5.1管模毛坏 5.1.1牌号及化学成分
牌号及熔炼化学成分应符合表3规定。
