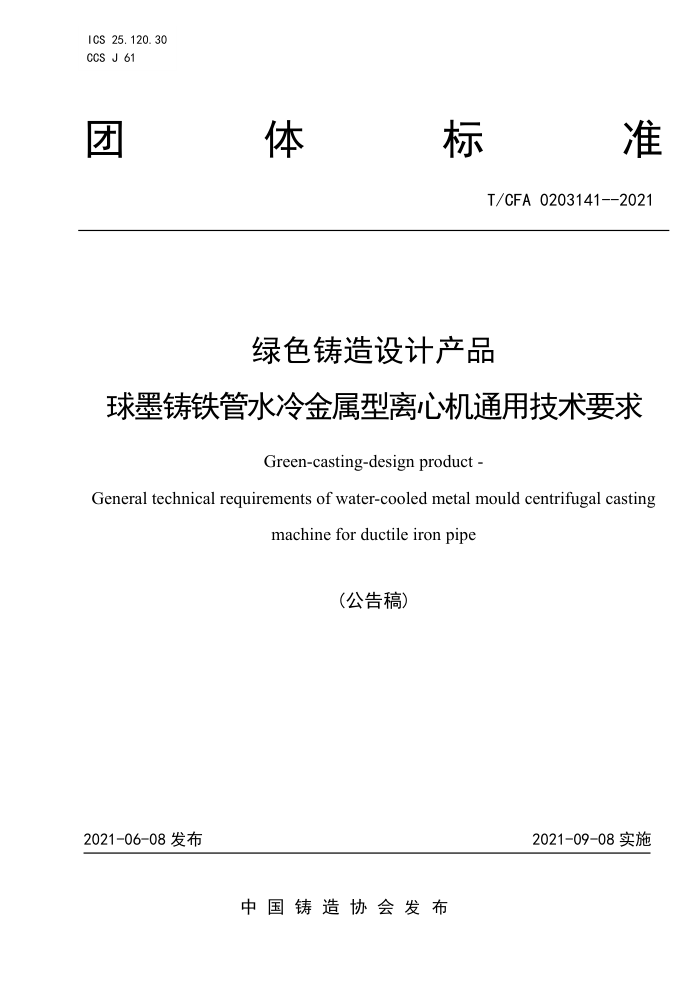

ICS 25.120.30 CCS J 61
团
体
准
标
T/CFA 0203141--2021
绿色铸造设计产品
球墨铸铁管水冷金属型离心机通用技术要求
Green-casting-design product -
General technical requirements of water-cooled metal mould centrifugal casting
machine for ductile iron pipe
(公告稿)
2021-06-08发布
2021-09-08实施
中国铸造协会发布 T/CFA 0203141--2021
目 次
前言，引言 1范围. 2规范性引用文件. 3术语和定义 4型式分类与基本参数. 5技术要求.. 6试验方法. 7检验规则. 8标志、包装、运输、贮存附录A(资料性)水冷金属型离心机配置表表1水冷金属型离心铸管机基本型号表2水冷金属型离心铸管机基本参数. 表3水冷金属型离心铸管机管模冷却水参数表表4水冷金属型离心铸管机设计效率表5水冷金属型离心铸管机主要零部件加工精度表6离心机机头管模承口端径向跳动量表7主要轴承在不同试车条件下的温度要求表8水冷金属型离心铸管机试验方法表A.1水冷金属型离心机配置表，图1水冷金属型离心铸管机型号编制示意图。 图A.1水冷金属型离心铸管机简图图A.2水冷金属型离心铸管机简图
II ....II
A
...8 14 .14 .15 .16
U
.11 .11 ..13 ..14 ....16
*.
17 T/CFA0203141--2021
前言
本文件按照GB/T1.1-2020《标准化工作导则第1部分：标准的结构和编写规则》的规定起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。
本文件由中国铸造协会标准工作委员会提出。 本文件由中国铸造协会归口。 本文件主要起草单位：沈阳亚特重型装备制造有限公司、杭州春风机械工程股份有限公司、国铭铸
管股份有限公司、大连万通工业装备有限公司。
本文件参加起草单位：安徽同发设备股份有限公司、普城市春晨兴汇实业有限公司、山西华茂智能
新材料有限公司、安钢永通铸铁管有限责任公司。
本文件主要起草人：李秀梅、王正强、孙伟、孙新、沈文荣、吴灵、薛瑞锋、张玉湖、刘长森、 张学来、兰维民、敬著辉、任修。
本文件参加起草人：焦祥静、胡梅芳、王志强、魏建军、贾红光、张淑贞、、黄新高、杨万华、孙广伟、樊永辉、王海玲、李岩松、王兴正、贾春阳、裴文艳、丛洪义、李明皓、张希营、姜文文、刘小亮、李胜周
本文件于2021年06月08日首次发布。
II T/CFA0203141--2021
引言
为离心铸管机制造业健康发展，为推动铸管装备“创新驱动、质量为先、智能绿色、结构优化”的理念，本文件汇总我国30多年来300多台套水冷金属型离心机设计、制造与应用之经验，首次制订出 《绿色铸造设计产品球墨铸铁管水冷金属型离心机通用技术要求》标准。
本文件的实施将会促进铸管装备的总体技术水平和企业的维护管理水平的提高，促进铸管离心机制造产业稳步迈向中高端国际先进水平，对实施工业基础和智能制造、绿色制造标准化和质量有着开拓性意义，提升离心铸管机制造业的国际竞争力。《绿色铸造设计产品球墨铸铁管水冷金属型离心机通用技术要求》真正是急铸管离心机设计与制造和铸管生产应用的行业市场之急需。
标准执行后，会制造厂家和用户在设计和制造过程中对质量和工艺把控的透明度，可科学直观的在设备选型和配置、制造过程、成本、验收，运行、考核等方面互动，协商有据可依。
对于用户，有利于综合生产成本的降低（能源成本、时间成本、备件及维修成本），为铸管企业带来更大的经济效益。
对于装备制造企业，按统一标准执行，有望实现质量及性能上的有序竞争，获得合理的经济效益来保障企业的生存和发展。
对全行业，起到培养国际化的装备设计理念、制造和工艺水平，促进制造装备厂产品质量达到世界一流之作用。
II T/CFA 0203141—2021
绿色铸造设计产品 球墨铸铁管水冷金属型离心机通用技术要求
1范围
本文件规定了球墨铸铁管水冷金属型离心机（以下简称离心铸管机，包括浇注机系统、拨管机、接
管装置、运管装置等）的术语、型式分类、基本参数、技术要求、试验方法、检验规则及标志、包装、 运输及贮存。
本文件适用于制造符合GB/T13295和ISO2531中定义的DN80 ~DN1200球墨铸铁管的水冷金属型离心铸管机的设计、制造 检验，
对制造大于DN1200 规格的球墨 铸铁管水冷金属型离心销 管机，除在设计任务书中说明特殊要求外，也可参照本文件，
VAOJO SSE
A SGV
2规范性引用文件
下列文件对凡是不注日期的
的应用是必不
用于本文件。
材料洛氏硬度试验第一部分：试验
GB/T 230. GB/T 231 GB/T 699 GB/T 1184 GB/T 1576 GB/T 1804 GB 2585 GB 2893.1 GB/T 3077 金 钢
山 材料布氏硬度试驴 一部分：试验方法
O 素结构钢
状 和位置公差、未注 差
锅炉水质图样尺寸公差、形状和位置公差、未注公差轧钢轨
第1部 安全标志和安全标记的设计原则
号安全色和安
C 佳 统及其元件 通用规则和安 求
GB/T 3766 GB 4053 固定 子 平台安全使 GB 5083 生产 GB/T5226.1 机械 气安全机 械电气设备第1部分：通用技 条件
固定式钢梯 弟及平台安 全要求
要求第3部
S 设计总则
A
本
GB/T 6576 机床润滑 统 GB 7251.1 低压成套开关设备和控制设备第1部分：总则 GB 7251.2 低压成套开关设备和控制设备第2部分：对母丝 干线系统 GB/T7251.3 低压成套开关设备和控制
由一般人员操作的配电板(DBO）格式
GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB8959 铸造防尘技术规程 GB 8978 污水综合排放标准 GB/T13295 水及燃气管道用球墨铸铁管、管件和附件 GB/T 14574 声学机器和设备噪声发射值的标示和验证
1 T/CFA0203141—2021
GB/T15706.1 机械安全基本概念与设计通则第1部分：基本术语和方法 GB/T15706.2 机械安全基本概念与设计通则第2部分：技术原则 GB/T16754 机械安全急停设计原则 GB/T16855.1 机械安全控制系统有关安全部件第1部分：设计通则 GB 18599 般工业固体废物贮存处置场污染控制标准
-
GB 18613 电动机能效限定值及能效等级 GB/T25711 铸造机械通用技术条件 GB /T 34388 铸造机械噪声声功率级测量方法 GB/T37400.1 重型机械通用技术条件第1部分：产品检验 GB/T 37400.3 重型机械通用技术条件第3部分：焊接件 GB/T 37400.4 重型机械通用技术条件第4部分：铸铁件 GB/T 37400.5 重型机械通用技术条件第5部分：有色金属铸件 GB/T37400.6 重型机械通用技术条件第6部分：铸钢件 GB/T 37400.8 重型机械通用技术条件第8部分：锻件 GB/T37400.9 重型机械通用技术条件第9部分：切削加工件 GB/T 37400.10 重型机械通用技术条件第10部分：装配 GB/T 37400.11 重型机械通用技术条件第11部分：配管 GB/T 37400.12 重型机械通用技术条件第12部分：涂装 GB/T37400.13 重型机械通用技术条件第13部分：包装 GB/T 37400.16 重型机械通用技术条件第16部分：液压系统 GB/T 37683 大型齿轮、齿圈锻件技术条件 GB/T 37775 大型钢质自由锻件通用技术规范 GB/T38275 润滑系统检验规范 GB/T 38443 合金棒材和锻件通用技术条件 GB/T 39726 铸造工业大气污染物排放标准 GB 50017 钢结构设计标准 GB/T 50054 低压配电设计规范 GB/T 50055 通用用电设备配电设计规范 GB/T 50062 电力装置的继电保护和自动装置设计规范 GB 50093 自动化仪表工程施工与质量验收规范方案配套表格 GB/T 50102 工业循环水冷却设计规范 GB50171 电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB50231 机械设备安装工程施工及验收通用规范 GB/T 50254 电气装置安装工程低压电器施工及验收规范 GB/T 50387 冶金机械液压、润滑和气动设备工程安装验收规范 JB/T 1644 铸造机械通用技术条件 JB/T3000 铸造设备型号编制方法 JB/T 5545 铸造机械安全防护技术 JB/T 7943.1 润滑系统及元件第1部分：基本参数 JB/T 7943.2 润滑装置及元件第2部分：检查验收规则
