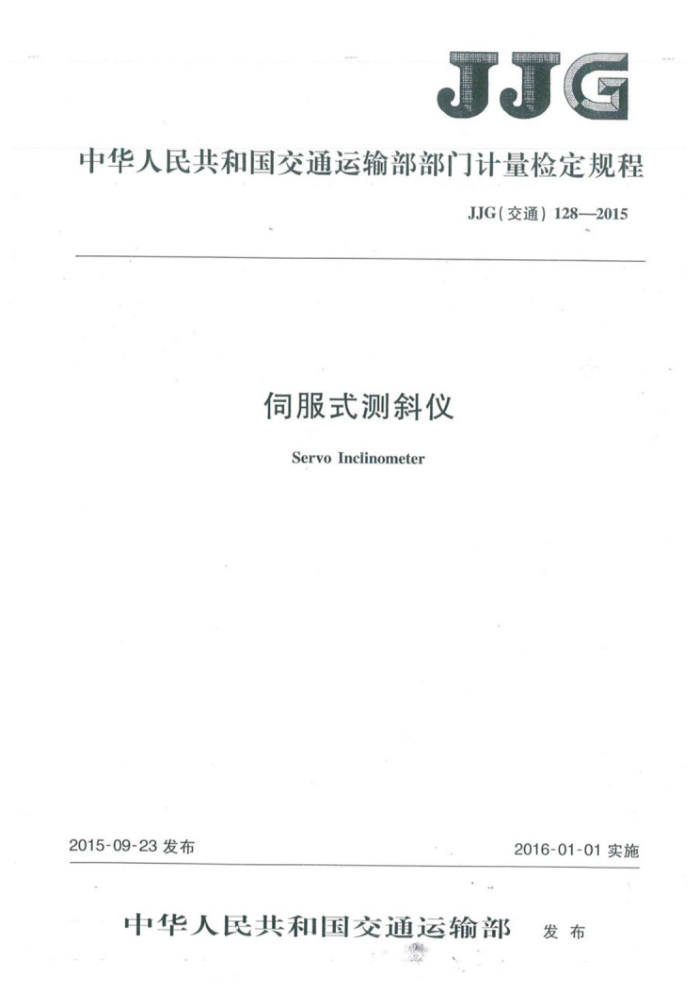

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）128—2015
伺服式测斜仪 Servo Inclinometer
2015-09-23发布
2016-01-01实施
中华人民共和国交通运输部 发布
3 JJG（交通）128—2015
伺服式测斜仪检定规程 VerificationRegulationof Servo
JJG（交通）128—2015
Inclinometer
本规程经中华人民共和国交通运输部于2015年09月23日批准，并自 2016年01月01日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材料及
仪器设备专业标准化工作组
起草单位：交通运输部公路科学研究院
长沙金码高科技实业有限公司辽宁省交通工程质量与安全监督局
本规程委托交通运输部公路科学研究院负责解释 JJG（交通）128—2015
本规程主要起草人：
刘静（交通运输部公路科学研究院）刘克明（长沙金码高科技实业有限公司）何小钰（交通运输部公路科学研究院）林中（长沙金码高科技实业有限公司）罗利华（辽宁省交通工程质量与安全监督局）何玉珊（交通运输部公路科学研究院） JJG（交通）128—2015
目 录
引言范围
川
1 2 概述 3
计量性能要求 4 通用技术要求 5 计量器具检定控制附录A 测斜仪计量检定记录表附录 B 测斜仪参数的计算方法附录C 检定证书内页格式附录D 检定结果通知书内页格式 JJG（交通）128—2015
引言
本规程的编写符合JF1002一2010《国家计量检定规程编写规则》的要求。 JJG（交通）128-2015
伺服式测斜仪检定规程
范围本规程适用于伺服式测斜仪（以下简称测斜仪）的首次检定、后续检定和使用中检查。 概述测斜仪是长期监测岩土边坡、堤坝、港口码头及地下建筑工程内深层水平位移的仪
1
2
器。测斜仪由测斜管、测斜探头杆、导线、滑轮及仪表等组成。如图1所示。
1
说明：
刻度线（导线）；一测斜管；
测斜探头杆； 4- 一滑轮。
3
2-
图1 伺服式测斜仪结构示意图
测斜仪使用时，将测斜管安装于工程结构体内部，测斜探头杆沿管内导槽滑动，测量工程结构体不同深度的水平位移及方向。当测斜探头杆下降或上升时，其传感器可以测
到每一深度处测斜探头杆与重力方向的倾斜角度，原理如图2所示。
AX
图2伺服式测斜仪工作原理示意图 JJG（交通）128—2015
按照上述工作原理.测斜仪测得一个电信号U，见式（1）和式（2）。
(1)
U = Kigsing;
式中：K一 -电压灵敏度系数；
g 一重力加速度； 0倾斜角。
AX, L
(2)
sino,:
式中：L一 导轮间距。
由此便可求得每一深度处的水平位移量X，见式（3）。
(3)
3计量性能要求
测斜仪的分辨力（率）、滞后，重复度、非线性度/符合度综合误差均应满足表1 规定。
表性能参数
单位为满量程输出的百分比技 术 标
参 数分辨（率
指
9.002 0.05 0.05
S
后不重 复度
非线性度 （符餐度
综合误差
4 通用技术要求 4.1 外观
测斜仪各部分应连接牢固，其表面无锈斑及裂痕，引出的电缆、护套无损伤。 4.2铭牌
仪器应标明制造厂或厂标、型号及出厂编号、出厂日期。 5 计量器具检定控制
计量器具检定控制适用于首次检定、后续检定和使用中检查。 5.1试验环境
试验环境如下：
温度：+15℃~+35℃；相对湿度：不大于85%；大气压力：86kPa~106kPa。
5.2检定设备 5.2.1测斜仪标定台要求如下： 2 JJG（交通）128—2015
标定台能模拟测斜仪实际使用时的运动状态：标定台分辨力（率）不大于0.0007%FS；标定台量程不小于测斜仪满量程；一标定台综合误差不大于0.03%FS。
5.2.2测斜仪仪表。 5.3检定项目
测斜仪的检定项目见表2。
表2检定项目一览表
首次检定
使用中检查
检定项目分辨力(率)
后续检定
+ + + + + +
滞后不重复度
非线性度/符合度
综合误差外观铭牌
注：凡需检定的项目用 +表示；不需检定的项目用“-”表示。 5.4检定方法 5.4.1外观
用目测进行外观检验。 5.4.2性能参数
试验步骤如下： a) 测斜仪每次试验前，在试验环境下放置2h以上 b) 测斜仪测点选择，满量程按10%分档，从满量程的下限开始，逐级进至满量程的
上限； c) 测斜仪安装在测斜仪标定台上，用测斜仪读数仪表测量输出，按测点预先做两次
循环，再进行3个正、反行程的测量，每个行程间隔时间不小于5min，并记录每个档位的测值，每个档位读数前稳定时间不小于1min；
d) 按附录A的记录表格，记录试验数据； e) 测斜仪的分辨力（率）、滞后、不重复度、非线性度/符合度、综合误差按附录B公
式方法计算。
5.5 检定周期
测斜仪的检定周期为1年。 5.6 检定结果
经检定合格的测斜仪发给检定证书，检定证书内页格式见附录C。检定不合格的测斜仪发给检定结果通知书，并注明不合格项目，格式见附录D。
3
