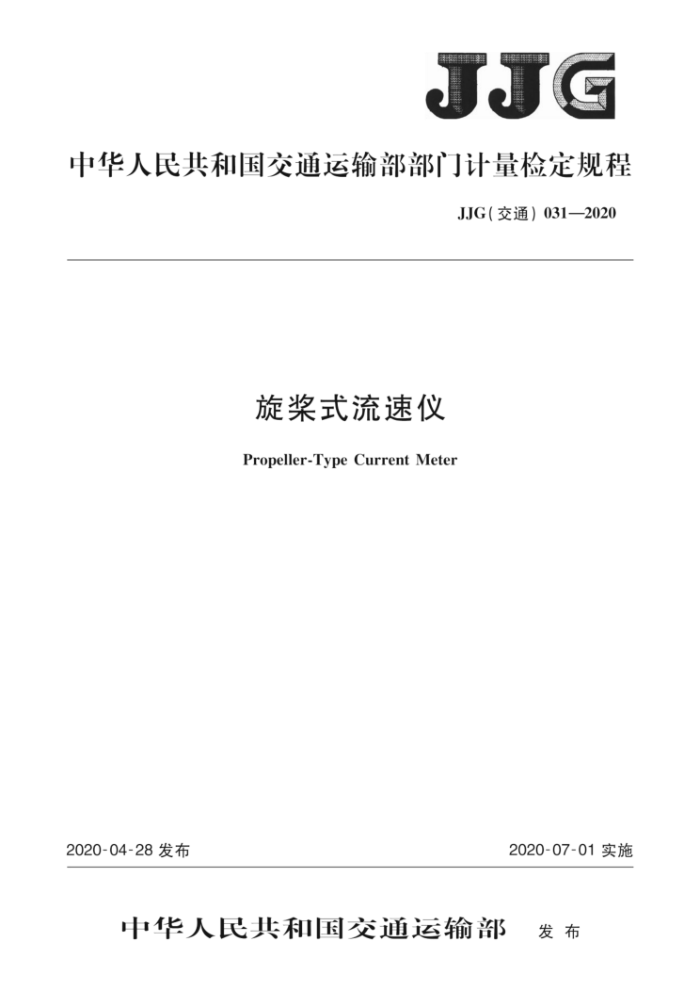

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）031—2020
旋桨式流速仪 Propeller-TypeCurrentMeter
2020-04-28发布
2020-07-01实施
中华人民共和国交通运输部 发布 JJG（交通）031—2020
旋桨式流速仪
检定规程
JJG（交通）031一2020 代替JJG（交通）031—2004
Verification Regulation of Propeller-Type Current Meter
归口单位：全国水运专用计量器具计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究所
国家水运工程检测设备计量站天津水运工程勘察设计院
参加起草单位：长江航道测量中心
长江武汉航道局
本规程由全国水运专用计量器具计量技术委员会负责解释 JJG（交通）031—2020
本规程主要起草人：
高辉（交通运输部天津水运工程科学研究所）杨鲲（天津水运工程勘察设计院）曹玉芬（交通运输部天津水运工程科学研究所）柳义成（国家水运工程检测设备计量站）韩鸿胜（交通运输部天津水运工程科学研究所）赵晖（国家水运工程检测设备计量站）
参加起草人：
曹媛媛（国家水运工程检测设备计量站）梁武南（长江航道测量中心）江山洪（长江武汉航道局）杨传华（长江武汉航道局）张瑞波（交通运输部天津水运工程科学研究所）刘杰（天津水运工程勘察设计院）吴晓雪（国家水运工程检测设备计量站）李妍（国家水运工程检测设备计量站）高术仙（国家水运工程检测设备计量站）周振杰（国家水运工程检测设备计量站） JJG（交通）031—2020
目 录
引言 1 范围 2 术语
概述 4 计量性能要求 5通用技术要求 6计量器具控制附录A 旋浆式流速仪检定记录表格式附录B 旋奖式流速仪检定证书内页格式附录C 旋奖式流速仪检定结果通知书内页格式
3
6
10
1 JJG（交通）031—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。 本规程代替JJG（交通）031一2004《水运工程旋桨式流速仪》。与JJG（交通）031-
2004相比，除编辑性修改外，主要技术变化如下：
增加了旋浆式流速仪与起动流速的术语定义（见第2章）；删除了引用文献（见2004年版的第2章）；修改了计量性能要求中的测量范围、准确度（见第4章，2004年版的第4章）；修改了各速度级相对误差、全线相对均方差和流向示值误差参数（见第4章， 2004年版的4.3）；删除了通用技术要求中的防护要求、显示器和出厂要求（见2004年版的第5章）；一删除了原检定设备中关于检定水槽、试验车及附属设备的要求，增加了钢卷尺和计时器等检定设备（见2004年版的6.1.2）；修改了检定方法和计算公式（见6.3，2004年版的6.3、附录A）；修改了旋桨式流速仪检定记录表（见附录A，2004年版的附录B）。
JJG（交通）031一2020的历次版本发布情况为：
-JJG（交通）031—2004。
ⅡI JJG（交通）031—2020
旋桨式流速仪检定规程
1范围
本规程适用于旋浆式流速仪的首次检定、后续检定和使用中检查。 2术语
下列术语和定义适用于本规程。
2.1
旋桨式流速仪propeller-typecurrentmeter 以旋桨作为转子，绕着与水流方向平行的水平轴转动，其转速与周围水体流速成单值
对应关系的流速测量仪器。 2.2
起动流速startingspeed 使旋浆开始连续转动的最低水流速度。
3概述
旋桨式流速仪（以下简称“流速仪”）适用于江河、沿海、港口、航道和通航建筑物等水运工程水域内或模型试验水域内平均流速的测量。
流速仪一般分为测杆便携式与悬索悬挂式两种。测杆便携式流速仪由旋桨和悬挂部分组成，结构示意图如图1所示；悬索悬挂式流速仪由旋浆、悬挂部分、流向传感器和定向尾翼组成，结构示意图如图2所示。
888 000
88 目晶
说明：
说明：
旋浆；2 悬挂部分。
旋浆：
流向传感器：
3.
悬挂部分：4- 定向尾翼。
2.
图1测杆便携式流速仪
图2悬索悬挂式流速仪
1 JJG（交通）031—2020
水流作用到流速仪的旋桨时，旋桨产生回转运动，在一定的流速范围内，流速仪旋桨回转速率与流速之间存在线性关系，流速仪通过测量旋浆回转速率，经系数换算得到流速值。 4计量性能要求 4.1测量范围 4.1.1流速：0.03m/s~5m/s。 4.1.2流向：0°~360°。 4.2分辨力 4.2.1流速：0.01m/s。 4.2.2流向：1° 4.3起动流速
流速仪的起动流速（。）应小于测速范围下限值的10%。 4.4各速度级相对误差
流速仪速度级分段及其相对误差要求见表1。
表1# 流速仪速度级分段及其相对误差要求
速度（）级分段（m/s） 0.5≤v<1.5
准确度等级
V≤V<0.5 0.95% 1.25% 1.55%
1.5≤v<3.5 0.50% 0.70% 0.90%
V≥3.5 0.35% 0.50% 0.65%
0.70% 0.95% 1.20%
1级 2级 3级
4.5全线相对均方差
流速仪全线相对均方差绝对值应不大于1.5%。 4.6流向示值误差
流速仪流向示值最大允许误差±3°。 4.7重复性 4.7.1流速仪流速重复性应不大于其对应速度级示值误差的0.3倍。 4.7.2流速仪流向重复性应不大于其最大允许误差的0.3倍， 5: 通用技术要求 5.1外观
流速仪表面涂层应牢固、均匀，不应有脱落、划伤、锈迹等缺陷，流速仪的旋转部分应转动灵活，停止徐缓，无卡阻现象。 5.2铭牌
流速仪应有清晰的铭牌，标有产品名称、型号、生产厂家、出厂编号及出厂日期等。
6计量器具控制 6.1检定条件 6.1.1检定环境条件
环境条件要求如下：
2 JJG（交通）031—2020
a) 温度：20℃±15℃； b) 相对湿度：应不大于95%； c) 检定过程中流速仪应不受到强磁场和强电场的干扰： d) 交流供电：电压220V，允许偏差±10%，频率为50Hz，允许偏差±6%； e) 直流供电：电压12V、24V、48V，允许偏差±10%。
6.1.2 检定设施及设备
检定设施及设备要求如下： a) 检定水槽：长度应不小于40m，宽度应不小于1.5m，深度应不小于1.2m； b) 钢卷尺（或激光测距仪）：测量范围0m~100m，准确度等级2级； c) 计时器：测量范围0s~1×10°s，最大允许误差±0.001s； d) 角度转盘：与流速仪安装支架同轴，测量范围0°~360°，最大允许误差±0.1°； e) 试验车，要求如下：
1）i 试验车可设置运行速度，速度范围0.01m/s~5.0m/s； 2）1 试验车可加速至设定速度并匀速运行，直至减速停止于水槽另一端。
6.2检定项目
检定项目见表2，检定记录表见附录A。
表2检定项目一览表首次检定
检定项目
使用中检查
后续检定
外观铭牌起动流速
+ x + + + +
+ +
+ + + + + + + ?
+ + + + + x
各速度级相对误差
全线均方差流向示值误差流速重复性流向重复性
注：“+”表示需要检定的项目，“-”表示不需要检定的项目。
6.3检定方法 6.3.1外观
采用目测和手检的方法检查外观。
6.3.2铭牌
采用目测的方法检查铭牌。 6.3.3试验前准备
试验车从水槽一端启动.根据运动状态将水槽导轨分为加速段、匀速段和减速段，在匀速段内设置2个固定信号点作为流速测量的起点和终点。 6.3.4起动流速
起动流速检定步骤如下：
3
