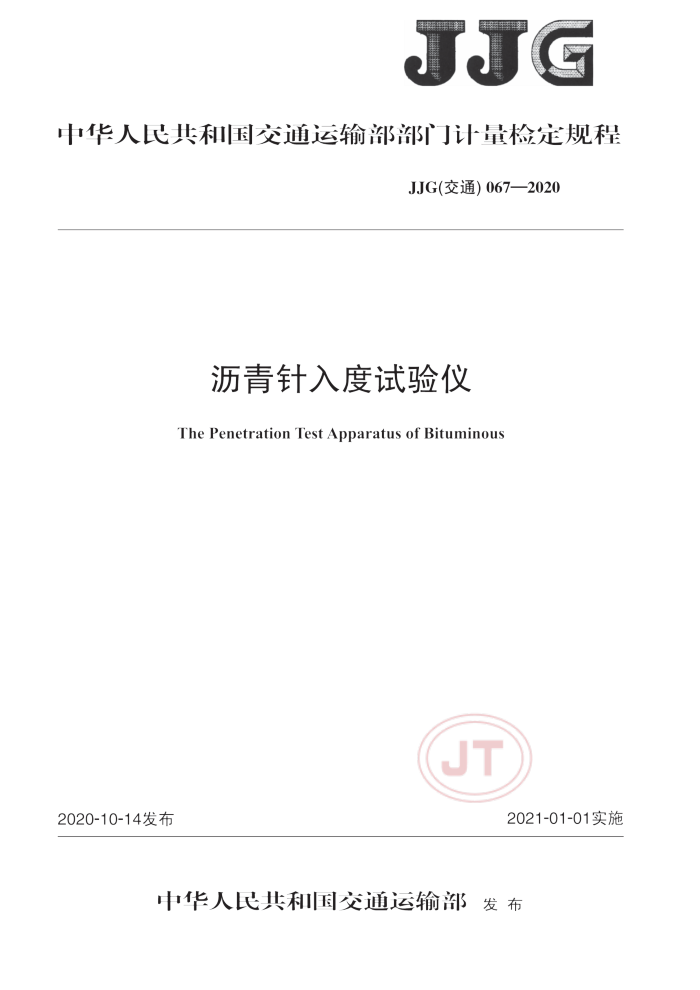

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通)067—2020
沥青针入度试验仪 The Penetration Test Apparatus of Bituminous
JT
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）067—2020
沥青针入度试验仪
检定规程
JJG（交通）067—2020 代替JJG（交通）067—2015
Verification Regulation of The Penetration
*******+
Test Apparatus of Bituminous
归口单位：全国公路专用计量器具计量技术委员会
主要起草单位：交通运输部公路科学研究所
国家道路与桥梁工程检测设备计量站
江苏建科计量技术有限公司
北京路桥通国际工程咨询有限公司交通运输部科学研究院
JT
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）067—2020
本规程主要起草人：
周毅姝（交通运输部公路科学研究所）和松（交通运输部公路科学研究所）任励硕（国家道路与桥梁工程检测设备计量站）郭鸿博（国家道路与桥梁工程检测设备计量站）王俊飞（江苏建科计量技术有限公司）张金凝（国家道路与桥梁工程检测设备计量站）苏成林（北京路桥通国际工程咨询有限公司）何华阳（交通运输部公路科学研究所）石欣（交通运输部科学研究院）
JT JJG（交通）067—2020
目 录
引言
范围引用文件概述计量性能要求
1 2 3 4 5 通用技术要求 6计量器具控制附录A 针入度仪检定记录表附录B 针入度仪检定证书内页格式附录C针入度仪检定结果通知书内页格式附录D 标准针检定记录表附录E 标准针检定证书内页格式附录F 标准针检定结果通知书内页格式：
10 12 13 1.5
JT
1 JJG（交通）067—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。 本规程代替JJG（交通）0672015《沥青针入度试验仪》。与JJG（交通）0672015
相比，除编辑性修改外，主要技术变化如下：
修改了概述（见第3章，2015年版的第3章）：修改了针入度值示值误差的计量性能要求（见4.5，2015年版的4.1）；修改了标准针尺寸的计量性能要求（见4.6，2015年版的4.2）；增加了水循环式平底器皿温度波动性的计量性能要求和检定方法（见4.8和 6.4.5); 修改了通用技术要求（见第5章，2015年版的第5章）：删除了检定用设备标准量块、时间检定仪、电子秒表、游标卡尺、外径千分尺、深度千分尺、百分表、框式水平仪、表面粗糙度仪、量筒（见6.1.2,2015年版的6.1.2）；修改了检定用设备测量投影仪的技术指标（见6.1.2.2,2015年版的6.1.2.2）；增加了检定用设备标准针人度仪测量装置、温度测量装置（见6.1.2.1和6.1.2.5）；修改了检定项目（见6.3，2015年版的6.2）；修改了外观检查方法（见6.4.1,2015年版的6.3.2）；修改了标准针检定方法（见6.4.3，2015年版的6.3.4）。
本规程历次版本发布情况为：
JG（交通）067—2006； JJG（交通）067—2015。
JT
II JJG（交通）067—2020
沥青针入度试验仪检定规程
1范围
本规程适用于沥青针入度试验仪的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJF1030恒温槽技术性能测试规范 JJG130工作用玻璃液体温度计凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
沥青针入度试验仪是测定固体或半固体沥青材料针入度的专用仪器。沥青的针度以标准针在一定的载荷、时间及温度条件下垂直穿人沥青试样的深度表示，单位为0.1mm。
沥青针入度试验仪由针入度仪、标准针及辅助设备组成，结构示意见图1。辅助设备包括平底器皿、试样皿、温度测量系统、恒温水浴等设备.其中平底器皿可分为无水循环式和水循环式两种方式。
13
12
11 10
0
O
6
口
口
T
图1沥青针人度试验仪结构示意图
9- 控制面板； 13-———砖码 10 显示屏； 11- 照明灯； 12- 标准针；
一悬臂支座： 2-—针连杆控制器； 3———针连杆；
5-—底座平台；
测量按键：
6- - 7-开关按键：
8-—-复位按键；
放大镜；
4.
1 JJG（交通）067—2020
4 计量性能要求 4.1 针连杆质量
针连杆质量为47.50g±0.05g。 4.2码质量
两只磁码质量分别为50.00g±0.05g和100.00g±0.05g。 4.3针连杆加磁码质量
针连杆加两只码质量分别为97.50g±0.05g和197.50g±0.05g。 4.4 标准针质量
标准针质量为2.50g±0.05g。 4.5针入度值示值误差
针人度值最大允许误差±0.1mm。 4.6标准针尺寸
标准针示意图见图2，尺寸应符合表1的要求
D
C
D
局部视图A 比例6：1
图2标准针示意图
3—--标准针圆锥体；
标准针针柄；
一标准针针体：
一标准针针尖
2- -
表1标准针检定尺寸一览表
项 目针体直径（D,）圆锥体角度（の) 针尖直径（D）
尺 寸 1. 00 mm ~ 1. 02 mm
8°40°~9°40' 0. 14 mm ~ 0. 16 mm
4.7 恒温水浴温度均匀性和波动性
恒温水浴温度均匀性和波动性为±0.1℃。 4.8水循环式平底器皿温度波动性
水循环式平底器皿温度波动性为60s内能保持温度在±0.3℃。
2 JJG（交通）067—2020
4.9针连杆释放至锁紧时长误差
针连杆释放至锁紧时长应为5s和60s两种，误差均不超过±0.1s。 4.10 温度示值误差
温度示值误差±0.1℃。
5通用技术要求 5.1针入度仪 5.1.14 针人度仪的外观应光洁，无缺损，无锈蚀开关、按钮应工作可靠。 5.1.2铭牌标识齐全、字迹清晰：铭牌内容应包括仪器名称、型号、制造厂和出厂编号等。 5.1.3度盘或标尺式刻线刻字应清晰、准确；数字式显示的应清晰、内容齐全；悬臂支架和针连杆上下滑动自由，锁住安全可靠。 5.2标准针 5.2.17 标准针表面应光洁，无锈蚀斑点，圆锥面及端面应平整，无毛刺；每根针柄上打印有清晰的唯一性编号。 5.2.2针体的圆锥体与圆柱体应保证同轴，其同轴度不大于0.20mm。 6计量器具控制 6.1检定条件 6.1.1环境条件 6.1.1.1环境温度：23℃±5℃。 6.1.1.2环境湿度：不大于85%RH。 6.1.1.3检定应在清洁、无影响正常工作的振动、无腐蚀气体和电路干扰等情况的室内进行。 6.1.2检定用设备 6.1.2.1标准针入度仪测量装置：针入度值测量范围0mm~50mm，分度值0.01mm，最大允许误差±0.01mm，时间测量范围不小于60s.分度值0.01s,10min最大允许误差±0.07s。 6.1.2.2 测量投影仪（或其他测量设备）：测量范围不小于100mm，最大允许误差 ±0.005mm；角度不小于30°，最大允许误差±5。 6.1.2.3天平：测量范围0g~500g，准确度等级级。 6.1.2.4二等标准温度计。 6.1.2.5温度测量装置：测量范围0℃~55℃，分度值为0.01℃，最大允许误差±0.2℃。 6.2检定工况
检定工况如表2所示，以25℃，标准针和针连杆加码质量100g，针连杆释放至锁紧时长5s为标准工况进行检定和结果处理。其他工况应予以注明。
表2检定工况一览表标准针和针连杆加码质量
控制温度
针连杆释放至锁紧时长
℃ 25 0 4 46
g 100 200 200 50
s 5 60 60 5
3
