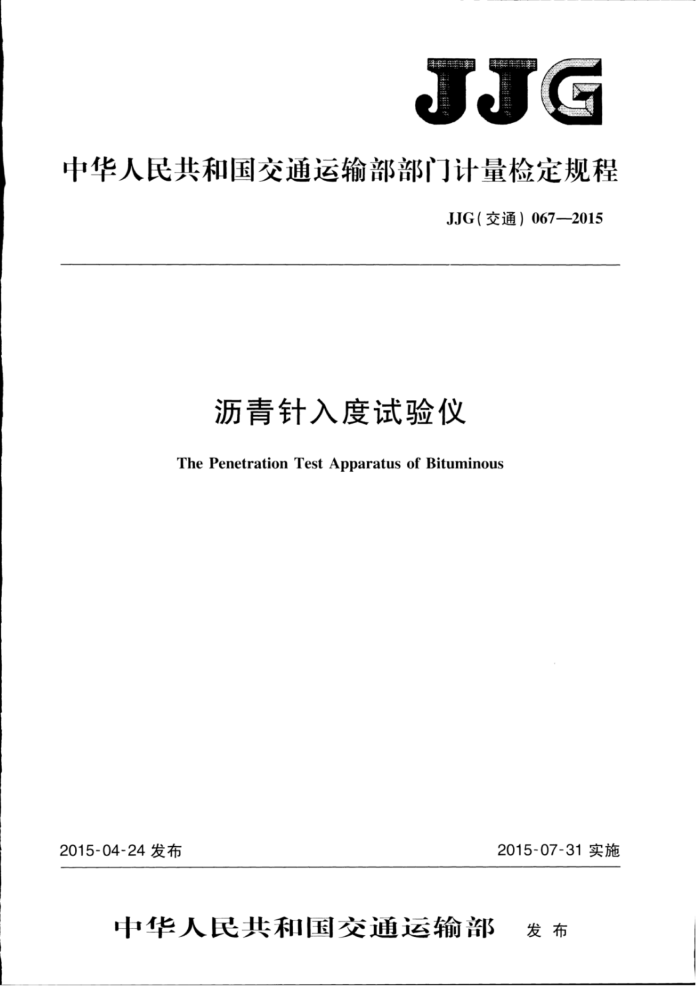

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）067—2015
沥青针入度试验仪
The Penetration Test Apparatus of Bituminous
2015-07-31实施
2015-04-24发布
中华人民共和国交通运输部 发布 JJG（交通）067—2015
沥青针入度试验仪
检定规程
JJG（交通）067—2015 代替JJG（交通）067—2006 ...
Verification Regulation of The Penetration
Test Apparatus of Bituminous
本规程经中华人民共和国交通运输部于2015年04月24日批准，并于 2015年07月31日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材
料及仪器设备专业标准化工作组
主要起草单位：江苏省交通工程试验专用检测仪器计量检定站
参加起草单位：南京华达工程检测仪器有限公司
南京拓兴仪器仪表研究所交通运输部公路科学研究院
本规程委托江苏省交通工程试验专用检测仪器计量检定站负责解释 JJG(交通）067—2015
本规程主要起草人：
张伟强（江苏省交通工程试验专用检测仪器计量检定站）谈军伟（江苏省交通工程试验专用检测仪器计量检定站）冯虎（江苏省交通工程试验专用检测仪器计量检定站）邹刚涛（江苏省交通工程试验专用检测仪器计量检定站）徐瑾（江苏省交通工程试验专用检测仪器计量检定站）李福普（交通运输部公路科学研究院）
参加起草人：
吴建国（南京华达工程检测仪器有限公司） JJG（交通）067-2015
目 录
引言
II
范围 2 引用文件 3 概述 4 计量性能要求 5 通用技术要求 6 计量器具控制附录A 沥青针入度试验仪检定记录表附录B 沥青针入度标准针检定记录表附录 C 沥青针入度试验仪检定证书内页格式附录D 沥青针入度试验仪检定结果通知书内页格式附录E 沥青针入度标准针检定证书内页格式附录F 沥青针入度标准针检定结果通知书内页格式·
1
1
10 11 12 14 16 18 JJG（交通）067—2015
引言
本规程根据GB/T4509—2010《沥青针人度测定法》和JT/T653—2015《沥青针人度试验仪》重新起草。
本规程代替JJG（交通）067一2006《道路石油沥青针入度试验仪》。与JG（交通） 067一2006相比，除了编辑性修改外，主要技术变化如下：
基本参数改为测量范围（见4.1）；一细化了恒温水浴的内容（见4.4、5.5）；一增加了计时系统的内容（见4.5）；一增加了标准针长针的内容（见5.3）； -增加了试样Ⅲ的要求（见5.4）。 JJG（交通）067—2006为首次发布。
I JJG（交通）067—2015
沥青针入度试验仪检定规程
1范围
本规程适用于沥青针入度试验仪的首次检定、后续检定和使用中的检查 2引用文件
本规程引用下列文件： JJF1030恒温槽技术性能测试规范 JJG130工作用玻璃液体温度计检定规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规程。 3概述
沥青针入度试验仪是测定固体或半固体沥青材料针入度的专用仪器，分手动式和自动式，主要由针入度仪、标准针组成，手动式针人度仪包括标准针夹持测量装置、支架，水浴缸、试样Ⅲ、码，自动式包括标准针夹持测量装置、水浴缸、控制器、试样Ⅲ皿、支架，如图 1、图2所示。标准针夹持测量装置由底座、立柱、悬臂支架、针连杆、码和示值系统组成。其工作原理：采用特定形状、尺寸及质量的标准针，使针尖与恒定温度的被测沥青材料表面零接触后，在无明显摩擦状态下，沿着一条垂直轨迹自由落下，在规定的时间内，测量贯入被测沥青试样的深度，从而获得沥青的针人度 4计量性能要求 4.1测量范围
测量范围为（0～500)针入度，分度值1针人度，最大允许误差为±1个针入度值 4.2标准针针体直径和锥体尺寸 4.2.1标准针针体直径：Φ1.00mm~1.02mm 4.2.2# 标准针锥体角度：8°40'~9°40'。 4.2.3# 标准针针尖直径：Φ（0.15±0.01）mm。 4.3标准针、针连杆及码质量 4.3.1 标准针质量：（2.50±0.05）g 4.3.2 针连杆质量：（47.50±0.05）g。 4.3.3 础码两只，质量分别为（50.00±0.05）g和（100.00±0.05）g
标准针和针连杆总质量为（50.00±0.05）g，加50g础码总质量为（100.00±0.05）g，
4.3.4 再加100g码总质量为（200.00±0.05）g 4.4恒温水浴温度均匀性和波动性
恒温水浴温度均匀性和波动性：±0.1℃ 4.5计时装置 4.5.1时间显示分度值为0.1s,60s内示值误差±0.1s
1 JJG（交通）067—2015
4.5.2自动沥青针入度试验仪应在（5.0±0.1）s和(60.0±0.1)s能控制释放针连杆。
显示窗
口 口清零测量
OFF 复位
中
旁标准针夹持测量装置；一支架；一水浴缸；
电
说明：
说明：
-标准针夹持测量装置；一标准针；
控制器：试样皿；一支架。
试样皿；标准针；一砖码。
1
2- 3-
5- 6
5 6-
2- 3
一水浴缸；
图2自动式沥青针入度仪
图1手动式沥青针入度仪
4.6 温度显示装置
温度显示范围应满足-8℃~+55℃，分度值为0.1℃，示值误差±0.1℃。 5 通用技术要求 5.1外观 5.1.1沥青针入度试验仪应有清晰的铭牌，铭牌内容包括仪器名称、型号、制造厂和出厂编号等。 5.1.2外表不应有明显的损伤、缺陷和锈蚀。 5.1.3开关、按钮应工作可靠。 5.2针入度仪 5.2.1底座平台应能调整水平。调整至水平时，底座平台的水平度应不大于0.25mm/100mm。 5.2.2立柱与底座平台的垂直度应不大于0.15mm/100mm。 5.2.3悬臂支架可在立柱上自由调节高度，并能可靠地锁定在需要的位置处。 5.2.4针连杆与悬臂支架安装内孔间隙0.03mm~0.05mm.针连杆与底座平台的垂直度应不大于0.20mm/100mm。 5.2.5 应设有针连杆制动和释放按钮，紧压按钮时针连杆应可自由下落。 2 JJG（交通）067—2015
5.2.6针连杆长度减去码和悬臂支架安装针连杆内孔所占长度后，有效长度不得小于 55mm，外径全长表面粗糙度R.0.8μm。 5.2.7示值度盘或标尺式刻线刻字应清晰、准确：数字式示值显示的内容应齐全，不得有缺损、遗漏，且显示清晰。应具有“清零”功能。 5.3标准针 5.3.1 标准针表面应光洁，无锈蚀斑点：圆锥面及端面应平整、无毛刺。 5.3.2 标准针的形状和其余尺寸应符合图3的要求
单位为毫米
20-1~00*5
500+
2
40~45（长针50~55)
38±1
8°40'~9°40'
7±1
50±1（长针60±1)
Z0'1~00'10
9r'0~tr00
8°40′~9°40°
A放大图
说明： 1—针体； 2—针柄。
图3标准针
5.3.3针体的圆锥体与圆柱体应保证同轴，其同轴度不大于0.20mm。 5.3.4针体的针尖平面与针体轴线所成垂直度误差不超过2°。 5.3.5针体圆锥的表面粗糙度的算术平均值应为R0.2μm~0.3μm。 5.3.6针尖及针的任何部位与针柄的同轴度不大于0.50mm。 5.3.7每根针柄上打印有清晰的唯一性号码。 5.4试样血
试样Ⅲ的最小尺寸符合表1的要求。 5.5恒温水浴 5.5.1水浴容积不小于10L。 5.5.2水浴中距水浴底部50mm处有一个带孔的支架，支架离水面至少有100mm。 5.6平底玻璃皿
平底玻璃Ⅲ的容量不小于350mL.深度要没过最大的试样Ⅲ。
3 JJG
