JJG

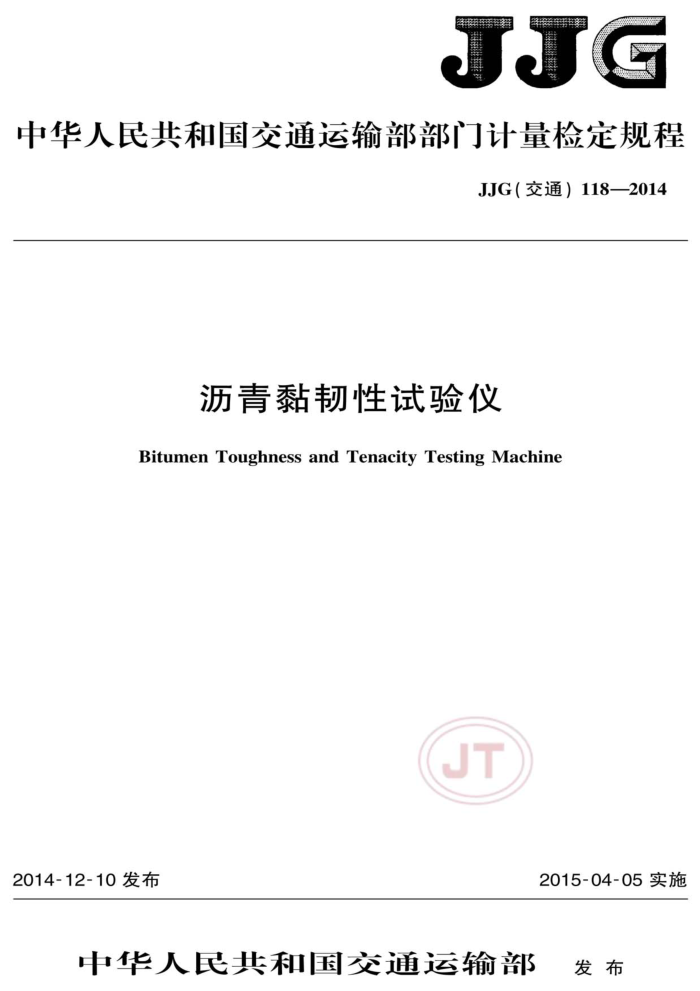

中华人民共和国交通运输部部门计量检定规程
JJG（交通）118—2014
沥青黏韧性试验仪
Bitumen Toughness and Tenacity Testing Machine
JT
2014-12-10发布
2015-04-05实施
中华人民共和国交通运输部 发布 JJG（交通）118—2014
沥青黏韧性试验仪
检定规程
JJG（交通） 118 -2014
V.R.ofBitumen Toughness and Tenacity
Testing Machine
本规程经中华人民共和国交通运输部于2014年12月10日批准，并于
2015年04月05日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材
料及仪器设备专业标准化工作组
起草单位：江苏省交通工程试验专用检测仪器计量检定站
无锡市石油仪器设备有限公司交通运输部公路科学研究院
JT
本规程委托江苏省交通工程试验专用检测仪器计量检定站负责解释 中华人民共和国交通运输部
部门计量检定规程沥青黏韧性试验仪 JJG（交通）118—2014
*
人民交通出版社股份有限公司出版发行 (100011 北京市朝阳区安定门外外馆斜街3号）
各地新华书店经销北京市密东印刷有限公司印刷
版权专有不得翻印
*
开本：880×12301/16印张：1.25 字数：23千
2015年4月 月第1版 2015年4月第1次印刷
定价：20.00元统一书号：15114·2090 JJG（交通）118—2014
本规程主要起草人：
张伟强（江苏省交通工程试验专用检测仪器计量检定站）何林兴（江苏省交通工程试验专用检测仪器计量检定站）冯虎（江苏省交通工程试验专用检测仪器计量检定站）邹刚涛（江苏省交通工程试验专用检测仪器计量检定站）徐瑾（江苏省交通工程试验专用检测仪器计量检定站）李芳华（无锡市石油仪器设备有限公司）李福普（交通运输部公路科学研究院）
JT JJG（交通）118—2014
录
目
引言 1 范围 2 引用文件 3 概述 4 计量性能要求 4.1测力系统示值
4.2 位移测量系统 4.3拉伸速度 4.4 拉伸头 5通用技术要求 5.1外观 5.2试验机 5.3试验器 6计量器具控制
6.1 检定条件 6.2 检定项目 6.3 检定方法 6.4 检定结果处理 6.5 检定周期附录A 沥青黏韧性试验机检定记录表附录B 沥青黏韧性试验器检定记录表附录 C 沥青黏韧性试验机检定证书内页格式附录 D 沥青黏韧性试验机检定结果通知书内页格式附录E 沥青黏韧性试验器检定证书内页格式附录F 沥青黏韧性试验器检定结果通知书内页格式
4
-
5
6
8
10 12 14
JT
I JJG（交通）118 3—2014
引言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求
福
JT
I JJG（交通）118—2014
沥青黏韧性试验仪检定规程
1范围
本规程适用于沥青黏韧性试验仪的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： GB/T2611试验机通用技术要求凡是注日期的引用文件，仅注日期的版本适用于本规程。凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3概述
沥青黏韧性试验仪是测定沥青黏韧性和韧性的专用仪器，由沥青黏韧性试验机和沥
青黏韧性试验器组成。沥青黏韧性试验机由加力装置、测力装置、夹持装置、计算机数据采集处理装置组成，以下简称试验机。沥青黏韧性试验器由盛样Ⅲ、拉伸头、定位螺母和定位支架组成，以下简称试验器。其工作原理是将规定尺寸和形状的拉伸头以500 mm/min的拉伸速度从试样中拉出来，绘制一条连续的拉伸长度与力的关系曲线来计算试样的黏韧性和韧性。
4计量性能要求
4.1测力系统示值 4.1.1示值相对误差：±0.5%。 4.1.2示值重复性相对误差：不大于0.5%。 4.1.3零点相对误差：±0.25%。 4.1.4相对分辨力：0.25%。 4.2位移测量系统
位移测量系统示值相对误差：±0.5%。 4.3 拉伸速度
加力系统拉伸速度：（500±10）mm/min。
JT
4.4拉伸头
拉伸头半球圆头半径：R（11.10±0.01）mm。
5通用技术要求 5.1外观 5.1.1外观质量应符合GB/T2611的要求。 5.1.2试验机应有清晰的铭牌，标明生产厂名（或商标）、出厂编号和生产日期。 5.1.3试验器的盛样皿表面适当的位置应刻有编号和生产厂标记。
1 JJG（交通）118—2014
5.2试验机 5.2.1加力装置 5.2.1.1试验机额定加载能力应不小于1kN。 5.2.1.2试验机在施加和卸除力的过程中应平稳，无冲击和振动现象。 5.2.1.3试验机机架应具有足够的刚度和试验空间，应方便试验夹具及试验器和标准测力仪的安装与使用。夹头上装试验器的有效拉伸长度不应小于610mm。 5.2.2测力装置 5.2.2.1测力装置通过计算机或数字式指示应能实时连续地显示施加在试样上的力值显示的数据和图形应清晰，应能显示其示值范围的零点和最大值，并有加力方向指示。在施加和卸除力的过程中指示应平稳。 5.2.2.2试验机应能记录和存储试验过程中的试验力。 5.2.2.3试验机应具有调零和（或）清零功能。 5.2.2.4试验机使用前预热时间不应超过30min，预热后15min内零点漂移应不大于 +0.5%FS.且不小于-0.5%FS。 5.2.3夹持装置 5.2.3.1夹持装置在任意位置上或施加力过程中，上下夹头中心线应与试验机加力轴线同轴，其同轴度不大于2mm/500mm。 5.2.3.2夹持应工作可靠，能应对最大加载能力。在加力状态下和试验过程中试验器与头不应产生相对滑移。 5.2.4计算机数据采集处理装置 5.2.4.1应能记录拉伸力（施加力）与拉伸长度（移动横梁位移）曲线。 5.2.4.2数据采集频次不应低于15次/s。 5.2.4.3具有数据处理功能，所计算的面积（N：m）应与手工计算的结果相一致.3次测量的最大值或最小值与平均值之差不超过3倍标准差。 5.3试验器 5.3.1试验器各部件表面应光滑，无毛刺、划痕和变形等缺陷。 5.3.2 拉伸头半球圆头在球面表面粗糙度为R.3.2μum。 5.3.3盛样皿内径55.0mm，深35.0mm，尺寸公差为±0.5mm。壁厚0.8mm，尺寸公差为±0.1mm。 6计量器具控制
7
计量器具控制包括首次检定、后续检定和使用中的检查。
