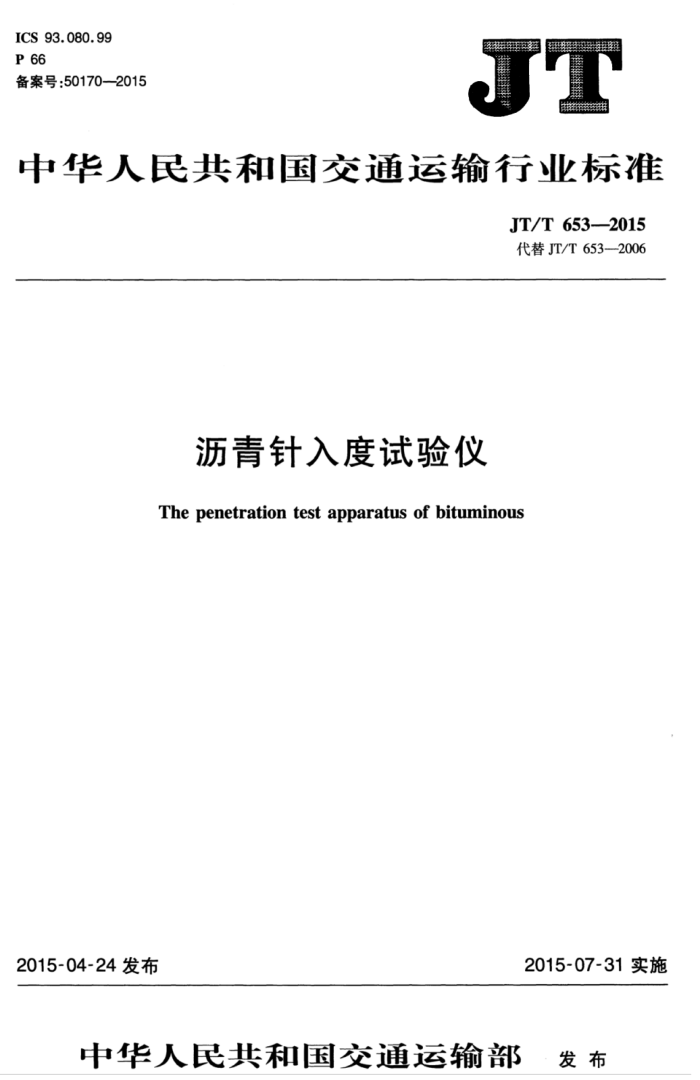

ICS 93.080.99 P 66 备案号：50170—2015
中华人民共和国交通运输行业标准
JT/T 653-2015 代替JT/T653—2006
沥青针入度试验仪
The penetration test apparatus of bituminous
2015-07-31实施
2015-04-24发布
中华人民共和国交通运输部 发布 JT/T653—2015
目 次
前言
范围规范性引用文件产品分类与结构
1
2 3 4 技术要求 5 检测方法 6 检验规则
标志、包装、运输和储存
7 JT/T653—2015
前言
本标准根据CB/T1.1一2009给出的规则起草。 本标准代替JT/T653—2006《道路石油沥青针人度试验仪》。与JT/T653—2006相比，除编辑性
修改外，主要技术变化如下：
修改了结构图（见本版的图1、图2）；一基本参数改为测量范围（见4.4）；一细化了恒温水浴的内容（见4.7）；一增加了标准针长针的内容（见5.5）；
-增加了试样皿的检测（见5.6）。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作
组提出并归口。
本标准起草单位：江苏省交通工程试验专用检测仪器计量检定站、交通运输部公路科学研究院、南京华达工程检测仪器有限公司。
本标准主要起草人：张伟强、谈军伟、冯虎、邹刚涛、徐瑾、李福普、吴建国。 本标准所代替标准的历次版本发布情况为：
-JT/T3149—1992; —JT/T653—2006。
I JT/T653—2015
沥青针入度试验仪
1范围
本标准规定了沥青针人度试验仪的产品分类与结构、技术要求、检测方法、检验规则及标志、包装、 运输和储存等。
本标准适用于沥青针人度试验仪的生产和使用。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1911 包装储运图示标志 JJF1030 恒温槽技术性能测试规范 JJG 130 工作用玻璃液体温度计检定规程 JJG 237 秒表检定规程
3产品分类与结构
3.1分类
沥青针人度试验仪分为两类：一手动式沥青针人度试验仪：释放时间人工控制，水浴内水温由温度计显示，试验数据人工目测
后读取。
一自动式沥青针入度试验仪：释放时间自动控制，水浴内水温自动控制及显示，试验数据自动采
集及显示。 3.2结构
沥青针人度试验仪由针人度仪与标准针组成。 手动式沥青针入度试验仪由标准针夹持测量装置、支架、水浴缸、试样皿、标准针、码组成，示意图
见图1。
自动式沥青针入度试验仪由标准针夹持测量装置、标准针、水浴缸、控制器、试样皿、支架组成，示意图见图2。
4技术要求
4.1外观
沥青针人度试验仪的外观应光洁，无缺损，无锈蚀；表面漆层应光滑，无凹凸感，无龟裂；表面电镀层不得有网纹、气泡、漏镀、划伤等缺陷。
1
