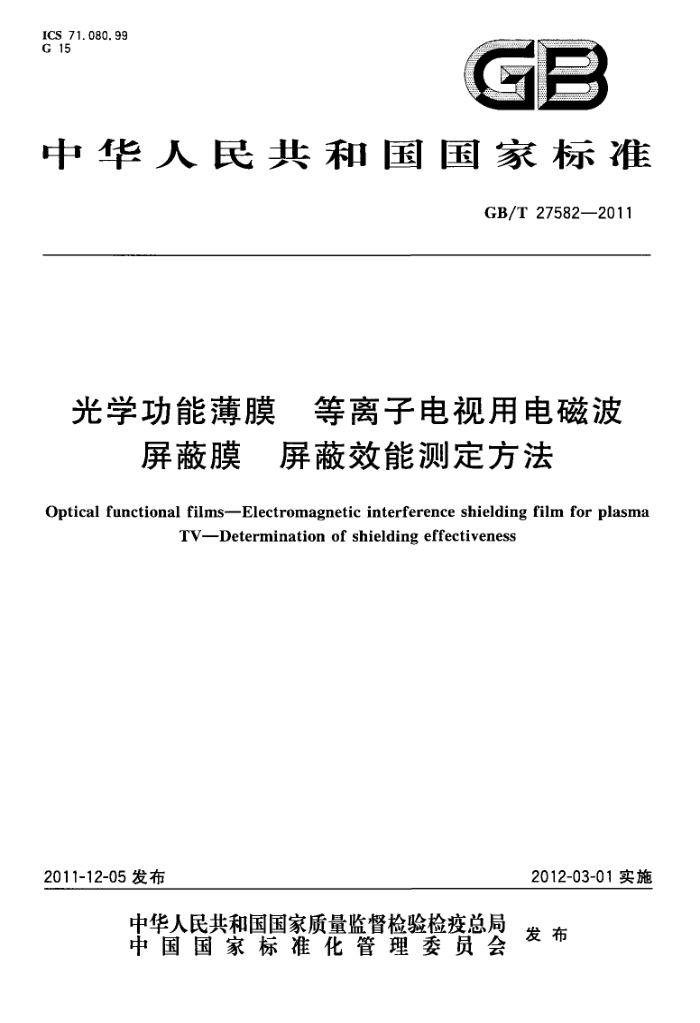

ICS 71. 080. 99 G 15
GB
中华人民共和国国家标准
GB/T27582—2011
光学功能薄膜 等离子电视用电磁波
屏蔽膜 屏蔽效能测定方法
Optical functional films-Electromagnetic interference shielding film for plasma
TVDeterminationofshieldingeffectiveness
2011-12-05发布
2012-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T27582—-2011
前 言
本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。 本标准由全国光学功能薄膜材料标准化技术委员会(SAC/TC431)归口。 本标准起草单位：中国乐凯胶片集团公司。 本标准起草人：刘贤豪、唐志健、焦聪宣。
1 GB/T27582-2011
光学功能薄膜 等离子电视用电磁波
屏蔽膜屏蔽效能测定方法
1范围
本标准规定了等离子电视上使用的各种电磁波辐射屏蔽材料的平面波屏蔽效能测定方法。 本标准适用于电磁波屏蔽膜及光学滤光片电磁波屏蔽效能的检验。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T6113.101无线电骚扰和抗扰度测量设备和测量方法规范第1-1部分：无线电骚扰和抗扰度测量设备测量设备
3术语和定义
下列术语和定义适用于本标准。
3. 1
电磁波屏蔽膜electromagneticinterferenceshieldingfilm 在塑料薄膜（例如聚对苯二甲酸乙二醇酯PET)表面镀覆透明金属层或金属网格，具有阻挡电磁波
辐射功能的功能膜。 3. 2
光学滤光片opticalfilter 电磁波屏蔽膜与具有其他功能的膜（例如阻近红外，校正氛放电色调，以及降低表面反射）组合在-
起，直接安装在等离子电视上或者贴在平板玻璃上后再安装在等离子电视上使用的专用滤光器。 3.3
屏蔽效能 shieldingeffectiveness SE 在同一激励电平下，无屏蔽材料和有屏蔽材料时接收到的功率或电压之比，并以对数表示。即
SE- 20 lg(V。/V,) 或SE=10Ig(P。/P)
(1) ( 2 )
式中： SE 屏蔽效能，单位为分贝（dB)； V。—--无屏蔽材料时接收的电压； V.有屏蔽材料时接收的电压； P。无屏蔽材料时接收的功率； P，一有屏蔽材料时接收的功率。
1 GB/T27582—2011
4测试方法
4.1 调节条件
测试应在温度（23士2)℃，相对湿度45%～75%的环境中至少调节48h。 4.2测试环境
大气压力86kPa～106kPa，环境电磁噪声对测量结果不产生影响。 4.3测试设备 4.3.1信号源
频率范围：30MHz1GHz; 最大输出功率：≥十13dBmW；输出阻抗：50Q；电压驻波比：<2.0。
4.3.2电磁千扰测量仪
工作频率范围与信号源一致，测量误差满足GB/T6113.101的要求。 4.3.3法兰同轴测试装置
如图1所示，该同轴装置内的电场与磁场相互正交，且垂直于电磁波的传播方向，因此测量结果是试样对垂直入射平面波的屏蔽效能。
频率范围：5kHz~1.5GHz; 特性阻抗：502；电压驻波比：<1dB；测量动态范围：>100dB。
1——同轴连接器；
连接器紧固螺母；一锥形同轴线腔体；图1法兰同轴测试装置
5~ 导轨； 6—--底座。
3-
一锥形同轴线支架，
2
4
2 GB/T27582—2011
4.3.4衰减器
频率范围：30MHz~1.5GHz; 特性阻抗：50Q； 10dB固定衰减器（额定功率满足测试要求）：驻波比：<1.2。
4.4试样制备
负载试样最大厚度t≤5mm，试样外径115_8.smm，被测的材料应按以下规格制作成试样（见图2)。
Φ115_0.5mm @35+g.5mm
@115-0.smm
@85+9.
负裁试样
参考试样
图2试样尺寸示意图
4.5测试程序 4.5.1按图3连接测量装置，将满足4.3.1要求的信号源通过10dB衰减器直接接人该装置的一端，该装置的另一端直接通过10dB衰减器与电磁干扰测量仪（干扰接收机）相连接，测量时注意测量电缆应尽量的短。
衰减器
衰减器
X
X
干扰接收器
信号源
锥形同轴线
试样
图3信号源/电磁干扰测量仪（干扰接收机）法测量连接图
4.5.2把参考试样装入法兰同轴测试装置中，在法兰同轴测试装置中夹放试样时，应将导电面朝向信号源端，并夹紧试样，使试样与法兰同轴装置紧密的接触，避免因接触不良而引起的测量误差。对屏蔽效能高的试样及玻璃等脆性导电试样，在同轴法兰的法兰面上必须加导电衬垫。信号源调到某测试频率点上，输出电平置于适中，调节电磁干扰测量仪（干扰接收机)频率，使读数最大。增加信号源输出电平，使电磁干扰测量仪（干扰接收机)读数大于被测试样的屏蔽效能估计值，并记下此读数V。（dBμV）。 4.5.3取下参考样，把负载试样装入法兰同轴装置中，保持信号源频率和输出电平不变，观察电磁干扰测量仪（干扰接收机）读数，如果读数大于它的背景噪声最少10dB，记下此时干扰测量仪的读
3 GB/T27582-2011
数V,(dBμV) 4.5.4计算负载试样的屏蔽效能：SE(dB)=V。-V。 4.5.5保持信号源输出不变，改变信号源频率，重复上述步骤，可测得负载试样在不同频率点上的屏蔽效能。在进行测量时应至少在30MHz、50MHz、100MHz、300MHz、500MHz、1GMHz等频率点给出测量结果。
+ GB/T 275822011
附录A （资料性附录）
屏蔽材料表面电阻与屏蔽效能的关系
导电材料的表面电阻反映材料的电导率。屏蔽材料的屏蔽效能与其表面电阻之间存在一定的关联，表面电阻越小，屏蔽效能越大，表A.1为某一屏蔽材料表面电阻与屏蔽效能的关系。当然表面电阻与屏蔽材料之间没有一个通用的固定公式，但可以从表面电阻定性的推导出屏蔽效能。对于特定材料可以通过实验确定这一材料的相互对应关系。在日常研发过程中就可以用相对简便的表面电阻来表征它的屏蔽效能，直至表面电阻达到要求值再去测定它的屏蔽效能
表A.1某一屏蔽材料的表面电阻和屏蔽效能
0. 30 45
0. 05 51
0. 50 40
0. 15 48
表面电阻/Q 屏蔽效能/dB 注：表格中屏蔽效能是200MHz的值。
