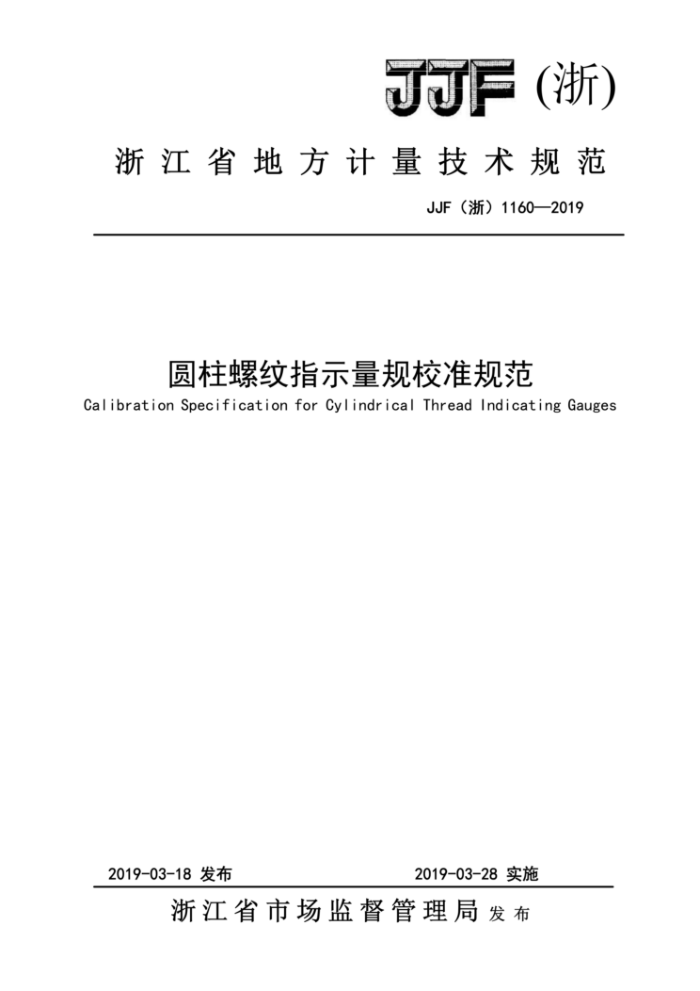

浙江省地方计量技术规范
JJF（浙）1160—2019
圆柱螺纹指示量规校准规范
Calibration Specification for CylindricalThread Indicating Gauges
2019-03-18发布
2019-03-28实施
浙江省市场监督管理局发布 JJF(新）1160—2018
圆柱螺纹指示量规
校准规范
Calibration Specification for Cylindricai Thread Indicating Gauges
JJF（浙）1160-2019
归口单位：新江省市场监誉管理局主菱起草单位：新江省计量科学研究院参加起草单位：苏州爱德蒙得精密测量设备有限公司
苏州爱德蒙得测控系统有限公司
本规范委托新江省计量科学研究院负责解察 JJF(新）11602018
本规范主要起草人：
吴春晖（浙江省计量科学研究院）茅振华（新江省计量科学研究院）张晓（浙江省计量科学研究院）
鑫加起章人：
张绪增（苏州爱德蒙得精密测量设备有限公司）奥俊莲（苏州爱禧蒙得测控系统有限公司） F(新)11602018
目录
(Ⅱ) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (8) (10) (10) (10)
引言 1 范圈 2 引用文件。 3 术语和计量单位·
概达· 5 计量特性 6 校准条件： 6.1 环境条件 6.2 测量标准及其他设备··· T 校准项目和校准方法 7.1 校准项目： 7.2 校准方法· 7.2.1张力 7.2.2作用中径测头前后示值变动量* 7.2.3指示表 7.2.4外题纹指示量趣涮头几何参数0. 7.2.5内爆纹指示量规测头几何参数。 7.2.6示值误差 8 校准结果表达··.. 9复校时间间嘴附录A校准原始记录参者格式附录B校准证书内页务考格式附录C国柱爆纹指示量测头爆距测量不确定度评定示例. 附录D圆柱螺纹指示量规测头牙型角测量不确定度评定示例.0（17）附录E园柱频纹指示量规顶径示值误差测量不确定度评定示例.00..°（19）
4
8083
0002
000 (11) (13) 000(14)
1 JJF(折）1160—2019
引言
本规范是针对国柱螺纹指示最规校准的计量技术法规。JJF1071-2010《国家计量校准规范编写规测》、JF1001-2011《通用计量术语及定义》、JJF1059.1-2012 《测量不确定度评定与表示》共间构成支择校准规范修订工作的基础性系列规范。 本规范主要计量性能及其校准方法参考美国工业紧固件协会标准 IFI-301-2008 《螺纹量规校准的要求和程序（GageCalibrationRequiremantsAndProceduresFor ThreadGages）》进行编制
本规范是首次制定的新江智地方计量校准规范，
Ⅱ TF()11602019
圆柱螺纹指示量规校准规范
1 葱圆
本规花适用于对称的直牙侧牙型圆柱嫁纹指示量规（以下食称指示量规）的
校准。 2 引用文件
IJF1001-2011 通用计量术语及定义 JF 1345-2012 圆柱薯纹量规校准规范 GB/T3934-2003 普通螺纹量规技术条件 GB/T14791-2013 爆纹术语 GB/T28703-2012 圆柱馨纹检测方法凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的
用文件应注明最新版本（包括所有的修改单）适用于本规范。
3术语
JJF1001-2011.GB/T3934-2003。GB/T14791-2013中界定的术语及定义适用于本摄范。
4概述
圆柱螺纹指示量规主要用于国柱爆纹参数（作用中经和单一中径等）的比较测量。国柱螺纹指示量规分为外柱爆纹指示量规和内国柱爆纹指示量规，主要由标准量规、架体、测头（物轮式、双馨式）和指示表组成。外圆柱螺纹指示量规结构示意图见图1。内圆柱爆纹指示量规结构示意图见图2。
1 JJF(浙)1160—2019
图1外圆柱螺纹指示量规结构示意图 图2内圆柱螺纹指示量规结构示意图 1一指示表：2一外螺纹测头：3一架体 1一指示表：2一内螺纹测头：3一架体
5 计量特性
5.1张力 5.2作用中径测头前后示值变动量 5.3指示表 5.4外螺纹指示量规测头几何参数 5.4.1三辊式测头位置 5.4.2作用中径测头牙型参数 5.4.3中径测头牙型参数 5.4.4最佳中径测头牙型参数 5.5内螺纹指示量规测头几何参数 5.5.1作用中径测头牙型参数 5.5.2中径测头牙型参数 5.6示值误差 5.6.1顶径示值误差 5.6.2作用中径示值误差
2 JJF（浙)1160—2019
6
校准条件 6.1环境条件
环境温度一般控制在（20土2）℃以内，或按照指示量规准确度等级的相关
技术要求的控制。 6.2测量标准及其他设备
推荐使用表1所列校准器具进行校准，允许使用满足不确定度要求的其他
测量标准及其他设备进行校准。
表1校准项目和主要校准器具
序号 1 2 作用中径测头前后示值变动量
校准项目张力
标准器及其他设备拉力计2.0级
光滑极限量规
指示表
光栅式指示表检定仪等
3
万能工具显微镜MPE：士（1μm+1×10~L）
外螺纹指示量规测头几何参数
4
影像测量仪MPE：土（1.4um+4x10L）
轮廊仪MPE：土5%
螺纹扫描仪MPE：±（2um+5×10L）
内螺纹指示量规测头几何参数
5
测头标准样板
示值误差
光滑极限量规、圆柱螺纹量规
6
1 校准项目和校准方法
7.1 校准项目
校准项目见表1。 7.2 校准方法 7.2.1张力
指示量规的本体固定到一个平面上，用拉力计勾到指示量规移动测量臂上，目测记录将测量臂从静止状态拉开到运动状态所需的力值。张力的力值应在（11.1~13.3N）之间。
3
