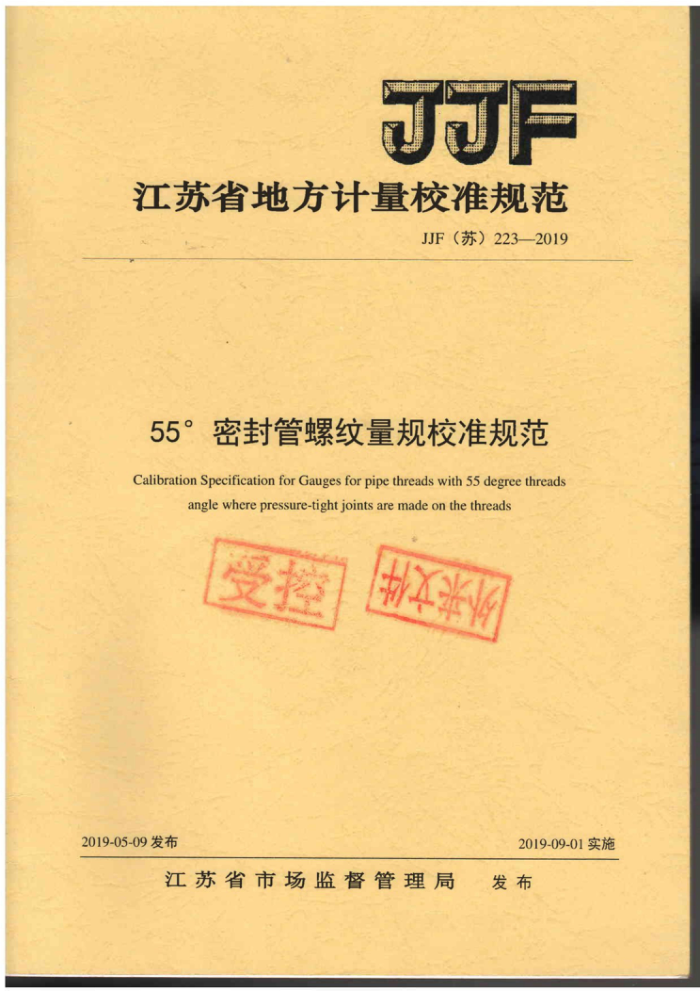

JJF
江苏省地方计量校准规范
JJF（苏）223—2019
55°密封管螺纹量规校准规范 Calibration Specification for Gauges for pipe threads with 55 degree threads
angle where pressure-tight joints are made on the threads
2019-05-09发布
2019-09-01实施
江苏省市场监督管理局 发布 JF（苏）223—2019
55°密封管螺纹量规校准规范 Calibration SpecificationforGauges forpipe threads with 55 degree threads angle where pressure-tight joints are made on the threads
JF(苏)223—2019
本规范经江苏省市场监督管理局于2019年05月09日批准，并自 2019年09月01日起施行。
归口单位：江苏省市场监督管理局主要起草单位：无锡市计量测试院
江苏省计量科学研究院
参加起草单位：无锡市计量测试院
本规范委托江苏省几何量计量专业技术委员会负责解释 JJF（苏）2232019
或贴贴量女音情配
本规范主要起草人：
董良海（无锡市计量测试院）陈君（江苏省计量科学研究院）平夏 (无锡市计量测试院)
参加起草人：
毛晓峰（无锡市计量测试院金冠（无锡市计量测试院） JF（苏）223—2019
目录
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (5) (5) (5) (5) (5) (6) (6) (6) (6) (7) (8) (9)
引言.
范围 2 引用文件 3概述 4 计量特性 5校准条件 5.1环境条件.. 5.2标准仪器及其他设备 6校准项目和校准方法
1
基准平面上的中径
6.1 6.2基准平面上的大径， 6.3 基准平面上的小径. 6.4牙侧角 6.5 螺距 6.6中径圆锥锥度
6.7 台阶面位置 6.8光滑圆锥环规基准平面上的直径。 7 校准结果表达 8复校时间间隔，附录A量规的名称、代号、功能和特征附录B螺纹工作环规的磨损检验附录C圆锥螺纹塞规基面单一中径测量的不确定度评定示例 JJF（苏）223-2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》进行编写。
本规范为55：密封管螺纹量规的中径、大径、小径、螺距、牙侧角等参数的校准提供了校准方法。
本校准规范为首次发布
II JJF（苏）223—2019
55° 密封管螺纹量规校准规范
1
范围本规范适用于螺纹尺寸代号不大于6的55°密封管螺纹量规的校准
2引用文件
本规范引用了下列文件： JJF1345-2012圆柱螺纹量规校准规范 GB/T14791-2013螺纹术语 GB/T22091.1-2008 55°密封管螺纹量规第一部分：用于检验圆柱内螺纹与
圆锥外螺纹
GB/T32534-2016圆锥螺纹检测方法 JB/T10031-1999用螺纹密封的管螺纹量规凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
55°密封管螺纹量规是对55°密封管螺纹要素尺寸边界条件进行综合检验的计量器具，用于控制55°密封管螺纹要素的极限尺寸。其名称、代号、功能和特征见附录 Ao
4计量特性
计量特性及符号见表1。
表1 计量特性及符号
符号 d,D aj,02 T d
参数名称基准平面上的大径
符号 d2,D2 di,D, P 1
参数名称基准平面上的中径基准平面上的小径
牙侧角中径圆锥锥度
螺距台阶面位置注：55°密封管螺纹量规各参数的名义值和公差要求可根据代号及特征参照GB/T22091.1- 2008或JB/T10031-1999。
光滑圆锥环规基准平
面上的直径 JJF（苏）223—2019
苹饺量文慕管娃密
57 校准条件 5.1环境条件
对温度的最低要求，根据其对测量不确定度的影响而定。环境温度变化应尽量控制，在量规尺寸比较大时尤其应注意
5.2标准仪器及其他设备
表2所列测量仪器可以作为标准仪器，用于测量量规的一个或几个参数。根据仪器的准确度、操作方法和被校量规参数不同，校准结果的不确定度会不同，应根据需要选择，并在不确定度评定中考虑。
表2可选用的测量仪器
名称螺纹综合测量仪
被测参数
基准平面上的中径、大径、小径，牙侧角，螺距，中径圆锥锥度（适用于内、外螺纹）基准平面上的中径，中径圆锥锥度（适用于内、外螺纹）基准平面上的中径、大径、小径，牙侧角，螺距，台阶面位置，中径圆锥锥度（适用于外螺纹）牙侧角，螺距（适用于内、外螺纹）台阶面位置（适用于内、外螺纹）光滑圆锥环规基准平面上的直径环规的作用中径旋合后的基面偏离量
测长仪+测球（针）+锥螺纹测量附件
万能工具显微镜（轴切法）
轮廓仪数显测高仪、平板
坐标测量机螺纹校对塞规电感测微仪
校准项目和校准方法
6
6.1 基准平面上的中径 6.1.1圆锥螺纹塞规基准平面上的中径
圆锥螺纹塞规基准平面上的中径可采用测球法校准，也可采用二维轮廓扫描法或其他方法进行。
测量可按下列步骤进行： a）根据被测螺纹的螺距和牙侧角，可按以下近似公式选择合适的测球，测球应先
经过校准。
2 JJF（苏）223—2019
1+ tan () ()
P
(1)
α
2cos-
2
式中： α 牙型半角；
12 T 圆锥螺纹塞规中径圆锥的锥度。 b）用光面标准环规按式（2）对T型测头的C值进行校准。
(2)
C=D,-SL
式中： D，一一光面标准环规的直径； SL- 一T型测头在光面标准环规直径方向上左右两侧接触时测长仪位移的测量示
值。
c）在保留全部螺纹牙槽的范围内，确定基面所在的被测牙槽和被测直径方向，使测量线尽可能接近基面：安装被测件，调整工作台使螺纹轴线与仪器测量方向垂直：使测球与小端面接触，测量小端面的螺纹轴向位置并记录。
d）选择尽可能接近基面且两侧均可测量的被测牙槽i，将测球分别置于被测牙槽i 以及另一侧土0.5P的两相邻被测牙槽内，测得两组球心距m，m，并记录牙槽i轴向位置，如图1所示。
小端面
图1测球法测量基面平面上的中径
l一从基准平面到小端面的轴向距离；1一从测量线到小端面的轴向距离；mlm2一测球球心距；
C一探针常数：dg一测球直径
