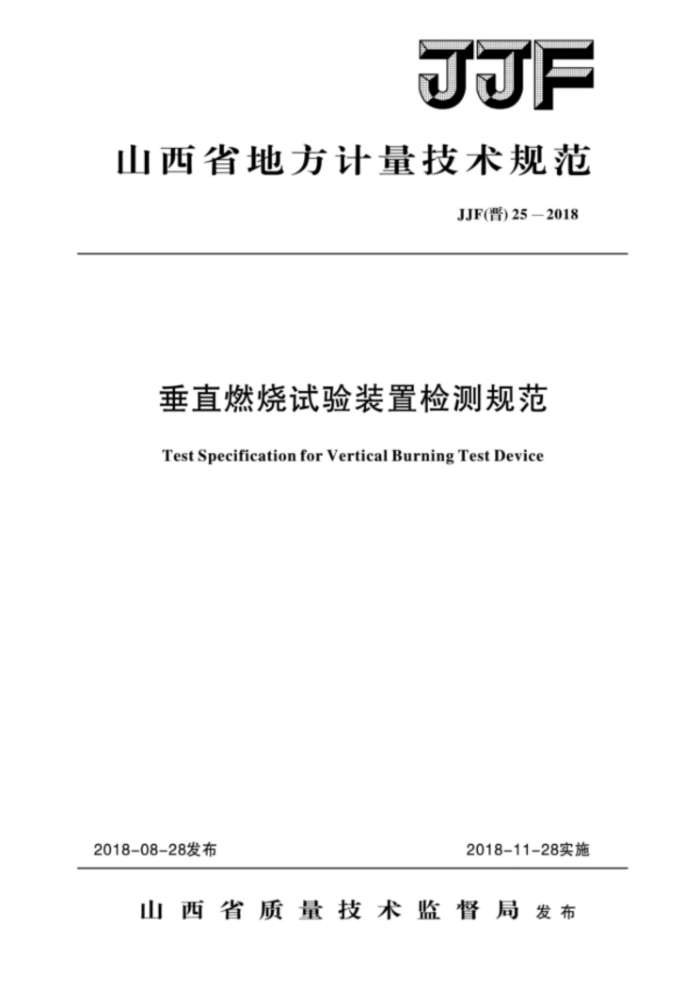

JJF
山西省地方计量技术规范
JJF(晋)25-2018
垂直燃烧试验装置检测规范
Test Specification for Vertical Burning Test Device
2018-11-28实施
2018-08-28发布
山西省质量技术监督局发布 JJF（晋）25—2018
垂直燃烧试验装置检测规范
JJF(晋)25-2018
Test SpecificationforVertical
BurningTestDevice
本规范经山西省质量技术监督局2018年08月28日
批准并自2018年11月28日起施行。
归口单位：山西省质量技术监督局主要起草单位：晋中市质量技术监督检验测试所
本规范由山西省质量技术监督局负责解释 J（青）25—2018
本范主夏起草人：
常宗英 （晋中市质量技术监督检验测试所）白永藏 （晋中市质量技术监督检验测试所）范艳红 （晋中市质量技术监督检验测试所）
参加起草人：
张文云 （晋中市质量技术监督检验测试所）乔彩液 （晋中市质量技术监管检验测试所）巩丽青 （晋中市质量技术监督检验测试所）张丽红 （晋中市质量技术监督检验测试所）筷美桃 （晋中市质量技术监督检验测试所）张恺丽 （晋中市质量技术监督检验测试所）张俊秀 （晋中市质量技术监督检验测试所） J（资）25201
目录
膏 1 范園
0e+e(I
SeSssa
(1)
引用文件 3 术语与定文· 4 5 计量特性· 6 检测条件： 7 检别项日和检测方法#806号0 8 检测络果附录焦检测记录参考格式.... 附录B检制证书内页格式附录C火焰强度检测糖果的不确定度评定
so5 s6o(1)
2
aeaaaaa
E
*(1) 20955 (1)
(1) (2)
5年60#年中##0009（3)
品s (4) 00e (5)
(6)
中者限务学用（7)
H JJE（晋）252018
引
本插范依播JJF1071-2010国家计量标准规范络写规则>。JJF1059.1-2012《测量不确定度评定与表示》，JJF1001-2011《避用计最术话及定义》确写。
Ⅱ JJF（晋）25—2018
垂直燃烧试验装置检测规范
1范圈
本规范适用于以丙烷为燃料，产生1kW标称预混合型火焰的垂直燃烧试验装置的检测，对于其他形式的垂直燃烧试验装置也可参照本规范执行。
引用文件
2
JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 GB/T5169.14-2007电工电子产品着火危险试验第14部分：试验火焰1kW标称
预混合型火焰设备、确认试验方法和导测
GB/T18380.11-2008单根绝缘电线电缆火焰垂直蔓延试验 试验装置 GB/T18380.12-2008单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验
方法
GB/T18380.21-2008单根绝缘细电线电缆火焰垂直蔓延试验 试验装置 GB/T18380.22-2008单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方
法
使用本规范时，应注意使用上述引用文件的现行有效版本。 3术语与定义 3.1引燃源
引发燃烧的能源。 4概述
垂直燃烧试验装置通过火焰条件下的燃烧试验来评定电缆、光缆、纺织品、塑料制品等产品垂直燃烧不蔓延性能，由金属挡风罩、引燃源和试验箱组成。适用于测定电线电缆、纺织品、塑料制品等垂直燃烧不蔓延性能。 5计量特性 5.1金属挡风罩与夹具 5.1.1金属挡风罩尺寸（高*宽*长） 1200mm*300mm*450mm；偏差均应为土25 m 5.1.2 2两夹具间距离（550士5）mm 5.1.3 下夹具底端距金属挡风罩内底板的距离 大于50mm
1 Y
A Mn 翼

A
E
k A
0R
98
螺囍
康
：
告
楼
推
h
蔡
PA
T
囍 JF（晋）25—2018
7检测项目和检测方法 7.1检测项目
金属挡风罩与夹具尺寸（金属挡风罩尺寸，两夹具间距离，下夹具底端距金属挡风罩内底板的距离），丙烷喷灯与火焰（丙烷喷灯内径，丙烷喷灯产生的燃烧火焰的蓝色内锥体高度，火焰强度，丙烷喷灯与夹具的轴线的夹角）。 7.2检测方法 7.2.1金属挡风罩与夹具尺寸
用钢卷尺测量金属挡风罩尺寸和两夹具间距离，用钢直尺测量下夹具底端距金属挡风罩内底板的距离，应满足5.1要求。 7.2.2丙烷喷灯与火焰的测定 7.2.2.1丙烷喷灯内径
用游标卡尺测量丙烷喷灯内径，在内径上均匀选取三处测量，取平均值，应满足 5.2.1要求。 7.2.2.2 2丙烷喷灯产生的燃烧火焰的蓝色内锥体高度
点燃丙烷喷灯，通过进气阀调节丙烷和空气流量，使丙烷流量为（650土30）mL/min，空气流量为（10土0.5）mL/min。用钢直尺测量火焰的蓝色内锥体高度和外焰高度，应满足5.2.2要求，否则应重新调节流量，直至满足要求。共测量三次，取平均值。 7.2.2.3火焰强度
在试验箱内，将测定铜块固定在一支架上，按图1安装装置，保证连接处无气体和空气泄漏。
初始调节气体和空气流量时，暂时将铜块移离丙烷喷灯，以免火焰影响铜块，点燃火焰并调节气体和空气流量，保证火焰的蓝色焰心高度和总高度在规定范围内
并且是对称的。至少等待5min时间，使丙烷喷灯条件达到稳定。
使温度测量显示装置处于运行状态，重新调整丙烷喷灯上方铜块的位置，使铜块下端正对丙烷喷灯火焰。
用秒表测量测定铜块的温度从（100土2）℃上升到（700土3）℃所需时间，测量后
将铜块在空气中自然冷却到50℃以下。 7.2.2.4丙烷喷灯与夹具的轴线的夹角
悬挂试样到试验状态，点燃丙烷喷灯，用钢卷尺测量蓝色内锥体尖端与试样表面的
3
