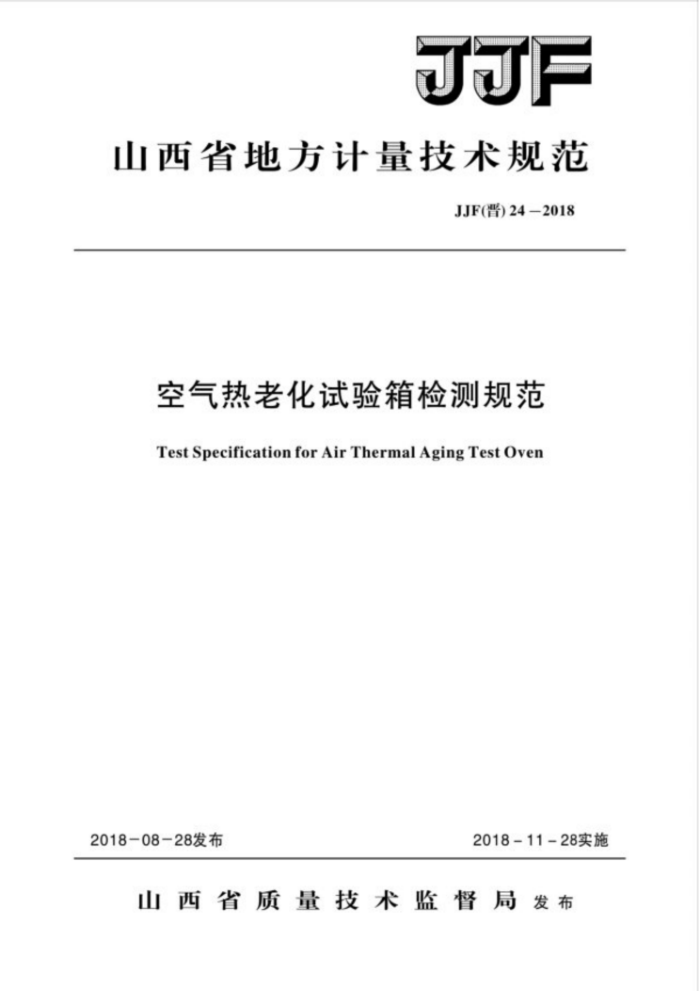

JJF
山西省地方计量技术规范
JJF晋）242018
空气热老化试验箱检测规范 Test Specification for Air Thermal Aging Test Oven
2018-08-28发布
2018-11—28实施
山西省质量技术监督局发布 JJF（晋）24—2018
空气热老化试验箱检测规范 Test SpecificationforAirThermal Aging
JJF（晋）24—2018
TestOven
本规范经山西省质量技术监督局2018年08月28日批准并自2018年11月28日起施行。
归口单位：山西省质量技术监督局起草单位：晋中市质量技术监督检验测试所
本规范由山西省质量技术监督局负责解释 JJF（）24—2018
本规范主要起草人：
常宗英 （普中市质量技术监督检验测试所）白永强 (晋中市质量技术监督检验测试所) 张文云 （晋中市质量技术监督检验测试所）
参加起草人：
张丽红 （普中市质量技术监督检验测试所）侯美桃 (晋中市质量技术监督检验测试所) 乔彩凌 (晋中市质量技术监督检验测试所) 王红刚 (晋中市质量技术监督检验测试所) 杨红红 （晋中市质量技术监督检验测试所）范丽华 （晋中市质量技术监督检验测试所）马海军 （晋中市质量技术监督检验测试所） JJF（晋）24—2018
目录
引言
(II) · (1) · (1) (1) · (2) (2) (2) .. (3) (7) · (8) (10) (11)
范围 2 引用文件 3 术语与定义 4 概述
1
计量特性 6 检测条件 7 检测项目和检测方法
5
检测结果附录A 检测记录参考格式附录B 检测证书内页格式附录C 温度偏差检测结果的不确定度评定
8 JJF（晋）24—2018
引 言
本规范依据JJF1071-2010《国家计量标准规范编写规则》、JJF1059.1-2012 2《测
量不确定度评定与表示》、JJF1001-2011 《通用计量术语及定义》 编写。
I JJF（晋）24—2018
空气热老化试验箱检测规范
1范围
本规范适用于温度范围为室温+10℃~300℃，工作室容积不大于10m的空气热老化试验箱（以下简称热老化箱）的检测，对于其他形式的的热老化试验设备也可参照本规范执行。 2 引用文件
JJF1059.1-2012 测量不确定度评定与表示 JJF1071-2010 国家计量校准规范编写规则 GB/T5170.1-2008 电工电子产品环境试验设备检验方法 总则 GB/T5170.2-2008 电工电子产品环境试验设备检验方法温度试验设备 JB/T4278.6-2011 橡皮塑料电线电缆试验仪器设备检定方法第6部分：自然通
风热老化试验箱
JB/T7444-1994 空气热老化试验箱凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语与定义 3.1工作空间（区域）
热老化箱中能将规定的试验条件保持在规定偏差范围内的那部分空间。 3.2稳定状态
热老化箱工作空间内任意点温度变化量达到设备本身性能指标要求时的状态。 3.3 3温度偏差
热老化箱稳定状态下，工作空间各测量点在规定时间内，实测最高温度和最低温度与标称温度的上、下偏差。 3.4温度波动度
热老化箱稳定状态下，在规定的时间间隔内，工作空间内任意一点温度随时间的变化量。 3.5温度均匀度
热老化箱稳定状态下，工作空间在某一瞬时任意两点温度之间的最大差值。
(ims: JJF（晋）24—2018
概述
4
热老化箱是模拟老化试验环境条件，在规定温度下，通过底部进气、顶部出气的换气方式，用新进来的空气氧化产品，从而达到换气老化的实验效果。主要由试验箱体、 温控装置、热风循环系统组成。适用于电气绝缘材料的耐热性试验、电子零配件、塑化产品及橡胶制品的换气老化性能检测。考核和判断其在高温环境条件下贮存和使用的适应性，试样在模拟高温和大气压力下的空气热老化试验箱中老化后测定其性能并与未老化样的性能予以比较。 5计量特性
热老化箱主要技术要求见表1。
表1主要技术要求
技术要求
项目
室温+（10℃~100) （100~200）℃
(200~300）℃
温度偏差（℃）温度波动度（℃）温度均匀度（℃）箱内全部空气更换次数
±1. 0 1. 0 1. 0
±2.0 1. 0 2. 0
±3. 0 2. 0 3. 0
（8～20）次/小时
表注：对于检验标准或计量特性另有要求的热老化籍，按有关技术文件规定的要求进行检测。
6检测条件 6.1环境条件
温度：（15~35）℃ 相对湿度：不大于85% 气压：(80~106）kPa 环境条件还应满足产品使用说明书和电测仪器设备的要求。
6.2负载条件
一般在空载条件下检测。根据用户需要，可在负载条件下检测，但应说明负载情况。 6.3其它条件
设备周围应无强烈振动及腐蚀性气体存在，应避免其它冷热源影响。
2 JJF（晋）24—2018
6.4测量标准及其他配套设备
测量标准及其他配套设备见表2。
表2测试用标准器和配套设备
序号
名称温度传感器（四
测量范围
技术要求
用途
备注
线制铂热电阻) (0～300）℃ A级，9支或15支 温度测量
-
可选用一
0.1级寄生电势<1μV
采集及显示温度 体化温度
2
测温仪器低热电势转换开
(0～300)℃
测量系统
采集切换测量试验箱平均
3
关单相标准电能表
与被测设备功率相匹配
0.5级分度值0.1s
A
耗电功率计时
秒表
5 检测项目和检测方法
7
7.1检测项目
箱内全部空气更换次数，温度偏差，温度均匀度，温度波动度。 7.2检测方法 7.2.1检测温度点的选择
一般应选择设备使用范围的下限、上限及中间点，也可根据用户需要选择实际常用的温度点，在每一温度点均进行各项目的检测。 7.2.2换气次数的测定 7.2.2.1密封状态下试验箱的平均耗电功率
关闭试验箱的所有通风口，用胶粘带密封箱门缝、进出气孔、温度计插孔及有可能进行箱体内外空气流通交换的部位。
将温度传感器置于箱内的几何中心处用于观察箱内温度，调整试验箱温度，达到不偏离试验要求温度的土2℃。在箱内温度稳定后，恒温1h。
用标准电能表测量在密封状态下试验箱加热0.5h或更多时间的耗电量，换算成平均功率P，试验的开始和结束应在加热周期“开一关”的对应点上。 7.2.2.2开封状态下试验箱的平均耗电功率
拆去密封胶带，调节进出气孔的位置，恒温1h。以同样方法测量试验箱加热器在开封状态下耗电量，换算成平均功率P2。
3
