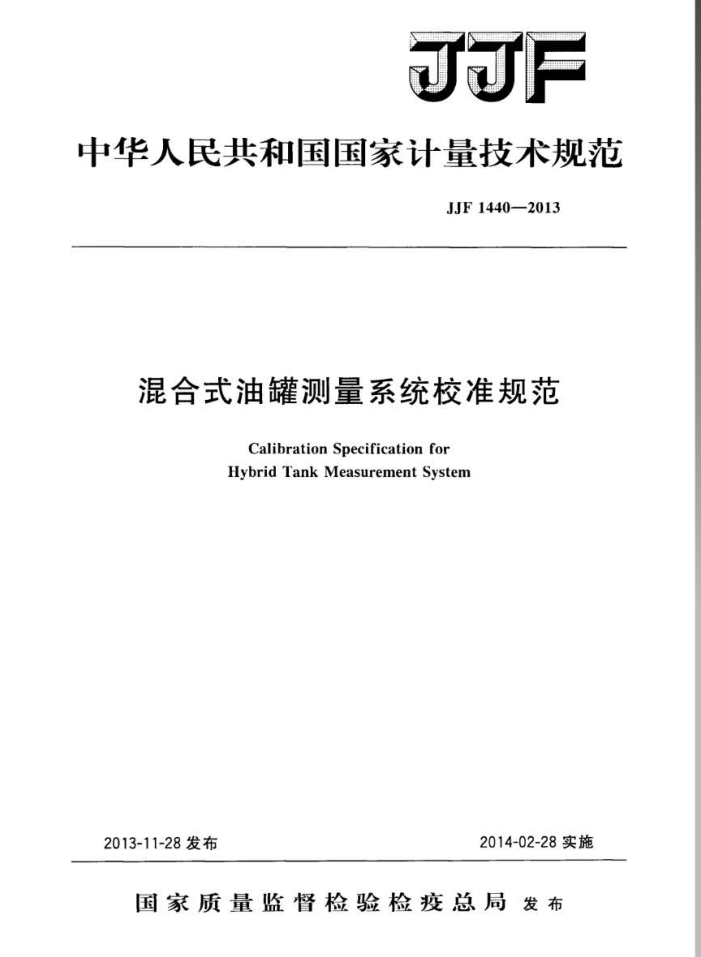

JJF
中华人民共和国国家计量技术规范
JJF1440—2013
混合式油罐测量系统校准规范
Calibration Specification for Hybrid Tank Measurement System
2014-02-28实施
2013-11-28发布
国家质量监督检验检疫总局发布 JJF1440—2013
混合式油罐测量系统
校准规范 Calibration Specification for Hybrid Tank Measurement System
JJF1440-2013
归口单位：全国流量容量计量技术委员会主要起草单位：中国石化销售有限公司计量管理站参加起草单位：中国计量科学研究院
中国石化销售有限公司华北分公司北京瑞赛长城航空测控技术有限公司
本规范委托全国流量容量计量技术委员会负责解释 JJF1440—2013
本规范主要起草人：
刘国华（中国石化销售有限公司计量管理站）孙作森（中国石化销售有限公司计量管理站）
参加起草人：
刘子勇（中国计量科学研究院）
康强（中国石化销售有限公司华北分公司）王海波（中国石化销售有限公司华北分公司）董海风（北京瑞赛长城航空测控技术有限公司）孟庆恺（中国石化销售有限公司计量管理站） JJF1440—2013
目
录
引言 1 范围· 2 引用文件 3术语和定义 4系统概述 4.1 HTMS模式 4.2混合处理器· 5计量特性 5.1 通用技术要求 5.2 自动液位计： 5.3 自动油罐温度计（ATT） 5.4 压力变送器. 5.5系统整体要求 6 校准条件. 6.1校准环境条件 6.2主要校准标准及配套校准设备
(IⅡ) (1) (1) (1) （2) (2) (5) (6) (6) (6) (7) (7) (7) (8) (8) (8) (8) (8) (10) (10) (11) (12) (12) (12) (13) (20) (26) (28)
..
校准项目和校准方法 7.1 自动液位计（ALG）的校准 7.2 自动温度计（ATT）的校准 7.3 压力变送器的校准 7.4 油品质量校准· 7.5油品标准体积校准 8 校准结果的表达 9 复校时间间隔附录A测量准确度和不确定度分析附录B设备安装 .... 附录C校准证书封面及内页格式附录D 校准记录表格（供参考）
7
..
.
.
- JJF1440—2013
引言
本规范是在参考ISO15169：2003《石油和液体石油产品使用混合测量系统确定立式油罐内产品的体积、密度和质量》（Petroleumandliquidpetroleumproducts一De- termination of volume, density and mass of the hydrocarbon content of vertical cylindri caltanksbyhybridtankmeasurementsystems）、ISO4266-l：2002《石油和液体石油产品储罐中液位和温度自动测量法第1部分：常压罐中的液位测量》（Petroleum and liquid petroleum products-Measurement of level and temperature in storage tanks by au- tomaticmethodsPart1:Measurement oflevel in atmospherictanks),GB/T21451.4 2008《石油和液体石油产品储罐中液位和温度自动测量法第4部分：常压罐中的温度测量》内容的基础上编写的。
本规范为首次制定。
Ⅲ JJF1440—2013
混合式油罐测量系统校准规范
1范围
本规范适用于常压的混合式油罐测量系统（简称HTMS）的校准。
2引用文件
本规范引用了下列文件： JJF1001通用计量术语及定义 GB/T1884J 原油和液体石油产品密度实验室测定法（密度计法） GB/T1885 石油计量表 GB/T4756 石油液体手工取样法 GB/T8927 石油和液体石油产品温度测量手工法 GB/T13236—2011石油和液体石油产品储罐液位手工测量设备 GB/T13894石油和液体石油产品液位测量法（手工法） GB/T18273—2000 石油和液体石油产品立式罐内油量的直接静态测量法
（HTG质量测量法）
GB/T19779—2005石油和液体石油产品油量计算静态计量 GB/T21451.42008石油和液体石油产品储罐中液位和温度自动测量法 第
4部分：常压罐中的温度测量
ISO4266-1：2002石油和液体石油产品储罐中液位和温度自动测量法第1部分：常压罐中的液位测量（Petroleumandliquidpetroleumproducts一Measurementof level and temperature in storagetanks by automatic methodsPart l:Measurement of level in atmospheric tanks)
ISO15169：2003石油和液体石油产品使用混合测量系统确定立式油罐内产品的体积，密度和质量（PetroleumandliquidpetroleumproductsDeterminationofvol- ume,density and mass of the hydrocarbon content of vertical cylindrical tanks by hybrid tank measurement systems)
凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语和定义 3.1混合式油罐测量系统hybridtankmeasurementsystem（HTMS）
由自动液位计（ALG）、自动油罐温度计（ATT）以及液体静压测量系统组成的用于测量油罐内石油及石油产品的体积和（或）质量的自动计量系统， 3.2稳液管stilling-well
油罐内用于安装自动液位计的垂直带孔的管，可起到减少由于液体紊流、表面层流
1 JJF1440—2013
或液体搅动以及罐体随液位变化引起的计量误差的作用。 3.3自动油罐温度计automatictankthermometer（ATT）
能够连续测量油罐内温度的仪器。通常包括温度传感器、温度变送器及接收/数显装置。 3.4混合处理器hybridprocessor
根据HTMS测得的液位、温度、压力的测量数据和油罐参数计算出罐内油品密度、 体积、质量的计算装置。 3.5混合法参照点hybridreferencepoint
在油罐壁外侧，用于测量混合法中压力传感器位置而标注的一个稳定、清晰的点。 注：混合法参照点应相对于油罐的下计量基准点进行测量。
4系统概述
混合式油罐测量系统主要由四部分组成：自动液位计（ALG）、自动油罐温度计（ATT）、压力变送器和混合处理器。混合式油罐测量系统构成原理图，参见图1。混合式油罐测量系统主要是先通过ALG直接测量油罐内的油高和水高，ATT测量油罐内油品温度，并通过压力变送器测量油罐内油品静压力，然后将所测得的参数传输到混合处理器计算出油罐内油品的密度、体积和质量。
ALG ATT
混合处理
显示
打印
h
器
P 中
h
主h
环境温度压力
传感器 D
计量基准点
混合法参照点
（可选）
P
图1混合式油罐测量系统构成原理图
h一是变送器P.受力中心到混合法参照点之间的垂直距离； h。是从油罐下计量基准点到混合法参照点之间的垂直距离： h，是变送器P，和P膜片上的受力中心之间的垂直距离
4.1HTMS模式
HTMS的测量和计算定义为两种模式，它一方面取决于用户以标准体积或质量为主要数据的要求，另一方面也取决于油品的特性（密度一致或密度分层）。这些HTMS 模式（模式1和模式2）应由用户根据使用目的和油品的特性自行配置。校准机构依据 2 JJF1440—2013
用户条件选择应用模式1或者模式2。 4.1.1HTMS模式1
HTMS模式1适用于以体积为交接依据的模式。当液位超过预定的液位h时，模式1连续计算油罐内液体的平均密度。低于hm时，模式1用户使用液位超过h时最后计算的标准密度。
另外，低于h时，如果油品分层或油罐里输入新的油品，P2可以人工输入。 表1（计算方法A）和表2（计算方法B）分别规定了液位高于h和低于h时
模式1所需的HTMS测量与计算方法。
表1HTMS测量数据与计算公式一览表一 计算方法A
参数
测量或计算方法
油品液位（L）油品平均温度（) 油品计量密度（p）标准密度（ps）体积修正系数（VCF) 由VCF=p/pz计算
由ALG测量由ATT测量用注5公式计算先将p修正到相当于玻璃密度计的视密度（修正公式见SH/T0604），然后查石油计量表的标准密度表获得，或者用送代法由P.和：计算出（注4）
从ALG测得的L和罐表计算（注3）由V=V.×VCF计算由质量（真空中）=V,Xp，计算由质量（空气中）=V×（p-1.1）计算
计量体积（V.）标准体积（Va）质量（真空中）质量(空气中）
注： 1此表仅适用于模式1在hmn点或以上的高度。 2此表仅适用于模式2在P.“新开液俭”以上的所有高度。 3先从罐内液体的总计量体积中扣除游商永。 4如果用HTMS测量密度是不可靠的或不存在的，可以手工测量 5
Pi-p+ pi-p-g×(p.-p.)Xh
gX (L-Z)
式中： P. 真空中的液体计量密度，kg/m；
ALG液位读数，m；
L
Z- h,+ho,m: he 变送器P受力中心到混合法参照点之间的垂直距离，m： ha 一从油谨下计量基准点到混合法参熙点之间的垂直距离，m；
当地重力加速度，m/s；
A
he 变送器P和P，膜片上的受力中心之间的垂直距离，m； e. 油罐内蒸汽密度，kg/m； P. 环境大气密度，kg/m； pi P压力变送器所测得的压力值，Pa； P P，压力变送器所测得的压力值，Pa
3
