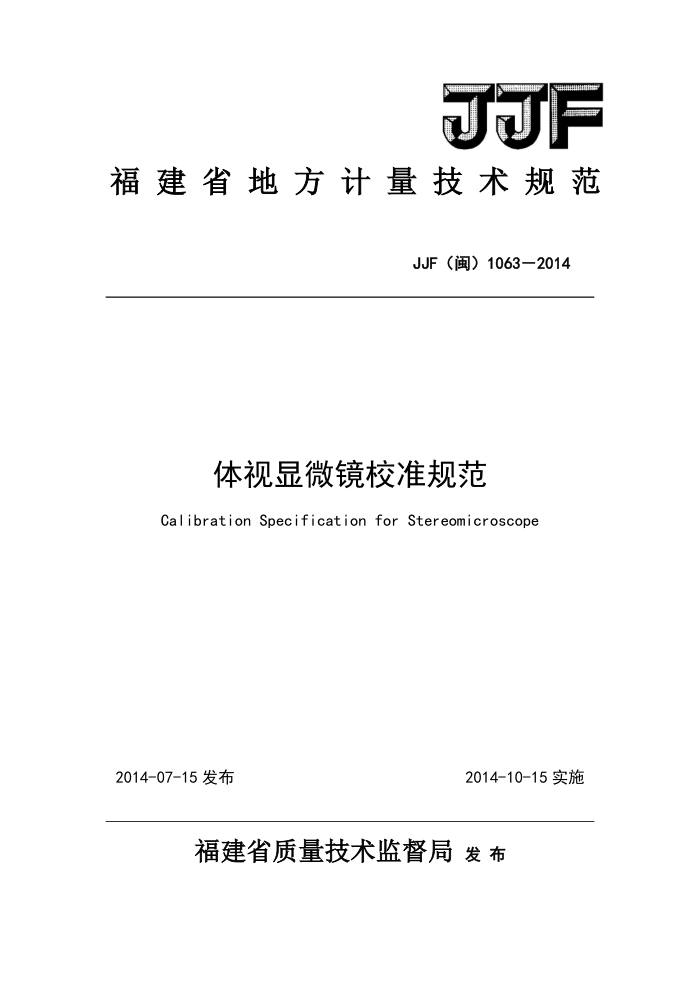

JJF
福建省地方计量技术规范
JJF（闽）1063—2014
体视显微镜校准规范
Calibration Specification for Stereomicroscope
2014-07-15发布
2014-10-15实施
福建省质量技术监督局 发 布 JJF（闽）1063-2014
体视显微镜校准规范 CalibrationSpecificationfor
JJF（闽）1063—2014
Stereomicroscope
本规范经福建省质量技术监督局2014年07月15日批准，并自
2014年10月15日起实施。
归口单位：福建省质量技术监督局主要起草单位：厦门市计量检定测试院参加起草单位：福建省计量科学研究院
麦克奥迪实业集团有限公司
本规范由厦门市计量检定测试院负责解释。 JJF（闽）1063-2014
本规范主要起草人：
邓水发 （厦门市计量检定测试院）郑伟峰 （厦门市计量检定测试院）鄢周灵 （厦门市计量检定测试院）
参加起草人：
刘 震 （福建省计量科学研究院）肖倩 （麦克奥迪实业集团有限公司） JJF（闽）****-2014
目录
引言 1范围· 2引用文件· 3术语· 3.1变倍齐焦差· 3.2左右齐焦差· 3.3变倍齐中差· 3.4左右齐中差· 4概述· 5计量特性 5.1成像清晰范围 5.2变倍齐焦差· 5.3左右齐焦差 5.4变倍齐中差· 5.5左右齐中差 5.6分辨力· 5.7物镜放大倍率误差 5.8左右光学系统放大倍率差· 6校准条件 6.1环境条件 6.1.1温湿度条件 6.1.2其它条件 6.2校准项目及主要测量设备. 7校准项目和校准方法. 7.1成像清晰范围 7.2变倍齐焦差· 7.3左右齐焦差· 7.4变倍齐中差 7.5左右齐中差 7.6分辨力
(II) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (5) (5) (6) (6) (6)
I JJF（闽）1063-2014
(7) (7) (8) (8) (9) (10) (11) (12)
7.7物镜放大倍率误差 7.8左右光学系统放大倍率差· 8校准结果表达·· 9复校时间间隔· 附录A栅格状分辨率板线宽表.：附录B校准记录（式样）·：附录C校准证书内容及内页格式附录D物镜放大倍率误差的校准结果测量不确定度评定.
II JJF（闽）1063-2014
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范的基础性系列技术文件。
本规范参照GB/T19863—2005《体视显微镜试验方法》、GB/T19864.1—2005 《体视显微镜（第1部分：普及型体视显微镜）》、GB/T19864.2一2005《体视显微镜（第2部分：高性能体视显微镜）》制定。
II JJF（闽）1063-2014
体视显微镜校准规范
1范围
本规范适用于普及型体视显微镜和高性能体视显微镜的校准。 25 引用文件
本规范引用了下列文件： GB/T19863一2005体视显微镜试验方法 GB/T19864.1一2005体视显微镜（第1部分：普及型体视显微镜） GB/T19864.2一2005体视显微镜（第2部分：高性能体视显微镜） GB/T22059一2008/ISO8039：1997显微镜放大率凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的弓
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语
GB/T19864.1—2005、GB/T19864.2—2005、GB/T22059—2008/ISO8039: 1997中界定的以及下列术语和定义适用于本规范。 3.1# 变倍齐焦差
变换物镜倍数时，由于像面的位移导致成像不清晰而需要重新调焦的位移。 注：在国标中称为“齐焦”。
3.2左右齐焦差
在固定倍率情况下，左右光学系统不同焦面位置差异。 注：国标中称为“左右光学系统的聚焦差”。
3.3变倍齐中差
变倍时像平面的横向位移。 3.4左右齐中差
物面中央物点的像在左右视场内对应位置的一致性。
4概述
体视显微镜是通过光学系统将微小物体所成的像放大后，由双目显微镜中两组同样的成像光路，获得具有立体感觉的清晰图像，用于观察物体的表面形貌及组织结构，并利用分划板上的刻度尺测量物体的几何尺寸。
1 JJF（闽）1063-2014
体视显微镜按结构形式可分为连续变倍型、有级变换型、物镜卸换型三种，按照技术性能可分为普及型与高性能两种。
图1为一种常见的体视显微镜的外形图。
8 9
1 2 3
10
11 12 13
4
5 6
14
7
15
图1体视显微镜的外形图
1一目镜：2—视度调节圈：3一目镜筒；4—变倍手轮；5一弹性压片：6—载物台：7一底座；8一棱镜罩；9—电源线；10—立柱；11—调焦滑座；12—调焦手轮：13—光源；14—物镜：15—亮度调节旋钮。
5 计量特性 5.1J 成像清晰范围
体视显微镜视场成像清晰范围应满足表1中的要求：
表1成像清晰范围
普及型
高性能
上下方向≥60%，左右方向≥50%。
上下方向≥70%，左右方向≥60%。
5.2 变倍齐焦差
体视显微镜变换不同放大倍率物镜时，变倍齐焦差一般不大于0.6mm。 5.3左右齐焦差
目镜光学系统的左右齐焦差一般不大于1.5Dr。DF按照下式计算：
元
1
De 2 ×(NA)2
(1)
7×NA×M
