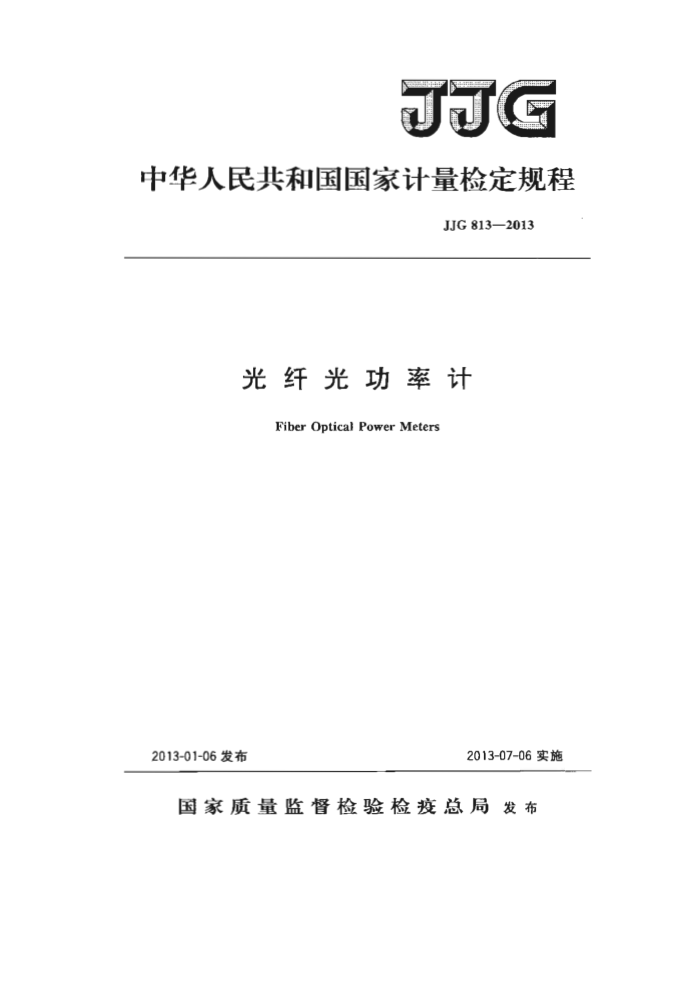

JJG
中华人民共和国国家计量检定规程
JJG 813—2013
光纤光功率计
Fiber Optical Power Meters
2013-07-06实施
2013-01-06发布
国家质量监督检验检疫总局发布 JJG 813—2013
光纤光功率计检定规程 Verification Regulation of Fiber Optical
JJG8132013 代替JJG.813—1993
Power Meters
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
上海市计量测试技术研究院
参加起草单位：浙江省计量科学研究院
本规程委托全国光学计量技术委员会负责解释 JG 8132013
本规程主要起草人：
张志新（中国计量科学研究院）李 健（中国计量科学研究院）夏 铭（上海市计量测试技术研究院）
参加起草人：
周闻青（浙江省计量科学研究院）徐楠（中国计量科学研究院）叶军安（上海市计量测试技术研究院） JJG 813—2013
目 录
(I) (1) (1) (1) (1) (1 ) (1) (2) (2) (2) (2 ) (2) (2) (2) (3) (7) (7) (8) (10) (12)
引言
范围引用文件· 计量单位概述 5 计量性能要求 5. 1 修正值或修正因子 5. 2 重复性 5. 3 非线性
2 3 4
通用技术要求 6.1 外观· 6. 2 光学系统…. 1
S
计量器具控制· 7. 1 检定条件.. 7. 2 检定项目和检定方法.. 7.3 检定结果的处理. 7. 4 检定周期附录A 光纤光功率计检定原始记录附录B 光纤光功率计检定证书（内页）格式附录C 检定结果的不确定度评定
I JJG813—2013
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》，同时参照JJG965- 2001《通信用光功率计》、JJG249-20040.1mW～200W激光功率计》和 IEC61315：2005《光纤光功率计校准》（Calibrationoffibre-opticpowermeters），并根据光纤光功率计在通信、医疗、机械加工、传感、能量传输等领域的相关应用，对 JG813一1993《光纤光功率计》进行全面修订。由于JJG813一1993《光纤光功率计》 与现行检定规程编写规则完全不同，且所使用的计量器具、检定内容及检定方法也不一样。因此，本规程对JJG813一1993《光纤光功率计》的所有条目进行了替代或增减。 JJG813—2013
光纤光功率计检定规程
1范围
本规程适用于光纤光功率计的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG249—20040.1mW~200W激光功率计 JJG965一2001通信用光功率计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3计量单位
光功率值通常用国际单位制的导出单位瓦（W）系列表征，工程中一般用毫分贝（dBm）表示功率的量值。以上两种单位制可由式（1）换算：
PaBn =10 lg(Paw/1 mW)
(1)
式中： PaBm 光功率，dBm； P.w光功率，mW。
4概述
光纤光功率计是用来测量各种光纤端面输出光功率的仪器。光纤光功率是各类通过光纤传输的光源和相关测量仪器以及光通信用仪表、器件等产品质量评价的一个主要参量。光纤光功率计通常由探测器、信号处理系统和显示器三部分构成。由于使用不同的探测器，光纤光功率计可分为量热型和光电型。量热型光纤光功率计具有工作波长范围宽、光谱响应平坦、可承受较高功率等特点；但对环境条件要求较高，且测量范围较窄、灵敏度低。光电型光纤光功率计具有环境条件适应性强，测量范围宽、灵敏度高，但工作波长范围窄，有波长选择性。这两种类型的光纤光功率计均可通过显示器或计算机读取光功率值。 5计量性能要求 5.1修正值或修正因子
在参考功率点，根据所用光功率的量值单位【量值单位由式（3）换算。下同]，给出修正值或修正因子。其中，
修正值不确定度：不超过0.21dB（=2），光功率量值单位为dBra；修正因子不确定度：不超过5%（=2)，光功率量值单位为W系列。
1 JJG 813—2013
一般在被检光纤光功率计常用的测量范围内选择一点作为参考功率点。若测量范围内的非线性超过检定要求，则可视情况在满足检定要求的非线性范围外，再选择一点或多点（一般以10dB为间隔）作为参考功率点。
量热型：通常可选0dBm、10dBm、20dBm、30dBm或其他特定点中的一点。 光电型：通常可选一20dBm、一10dBm、10dBm或其他特定点中的一点。
5.2重复性
包含光纤与探测器耦合连接的重复性：不超过0.09dB或2%（测量次数n≥6）。 5.3非线性
在被检光纤光功率计的测量范围内（应大于30dB或3个数量级），不超过
±0.13dB或±3%。
注：以dB为单位表示的变化量△与相对变化量8可按下式换算：4=10Ig（1十8). 6通用技术要求 6.1外观 6.1.1 测量使用的各类配件及说明书齐全。 6.1.2光纤光功率计应有规格、型号、制造厂名、编号、标志、出厂日期等。 6.1.3光纤光功率计探测器的接收面应保持清洁、干燥、均匀，无变色、划痕和脱落现象。 6.1.42 光纤光功率计无影响计量性能的电气、光学及机械故障和损伤。 6.1.5对使用该功率计可能产生的危险辐射需有明确的防护要求或说明。 6.2光学系统 6.2.1光纤光功率计的光纤适配器无松动且与光纤连接器连接顺畅。 7计量器具控制
计量器具控制包括首次检定、后续检定及使用中检查。 7.1检定条件 7.1.1检定环境条件
a）环境温度：（23士5）℃；检定期间温度最大变化：士1℃； b）相对湿度：小于80%； c）电源电压：满足仪器说明书要求； d）检定环境周围无剧烈振动、强热辐射和强电磁干扰。
7.1.2计量标准器和主要设备 7.1.2.1标准光纤光功率计
a）量热型标准光纤光功率计 1）参考点不确定度：不超过0.13dB（k=2）或3%（k=2》； 2）工作波长：满足不确定度要求的波长范围或特定波长。 b）光电型标准光纤光功率计 1）参考点不确定度：不超过0.13dB（k=2）或3%（k=2）：
2 JJG813—2013
2）工作波长：满足不确定度要求的波长范围或特定波长； 3）非线性（大于30dB或3个数量级）：不超过±0.02dB或士0.5%。 注：标准光纤光功率计的参考点不确定度和非线性是指修正后满足检定要求的计量性能。
7.1.2.2光源
a）激光源 1）输出功率：>0dBm; 2）波长：满足检定要求的工作波长，中心波长变化不超过土10nm； 3）光谱半高宽（FWHM)：<7nm（若光源波长处在光纤光功率计光谱响应曲线
曲率较大的波段，FWHM：<1nm，否则应使用量热型标准光纤光功率计)；
4）输出功率稳定度（15min）：不超过士0.02B或士0.5%。 b）宽光谱光源（宽带光源和其他非受激辐射光源等） 1）输出功率：>一20dBm； 2）输出功率稳定度（15min）：不超过士0.02dB或±0.5%。
7.1.2.3光京减器
a）工作波长：满足检定要求的工作波长； b）衰减范围：>40dB； c）插人损耗：≤4dB； d）回波损耗：≥45dB。
7.1.2.4其他
分光比约为1：1的Y型光耦合器，光开关，多维光纤调节架，与光源及被检仪器适配的连接器和光纤跳线，大功率光纤跳线，光纤切割器，耦合装置等。 7.2检定项目和检定方法
光纤光功率计的检定项目见表1。
表1检定项目
检定项目外观及光学系统
使用中检查
首次检定 + + + +
后续检定 + + +
+ + +
修正值 (或修正因子）重复性非线性注，“+”表示需检定的项目，“_”表示不需检定的项目。
x
7.2.1外观和光学系统检查
通过目视和手动结合，按6.1规定的各项内容进行检查。 7.2.2修正值（或修正因子）检定 7.2.2.1通过与检定设备及被检仪器适配的光纤连接器或多维光纤调节架、光纤耦合装置等连接被检光纤光功率计和检定设备（光源为宽光谐光源时应使用量热型光纤光功
3
