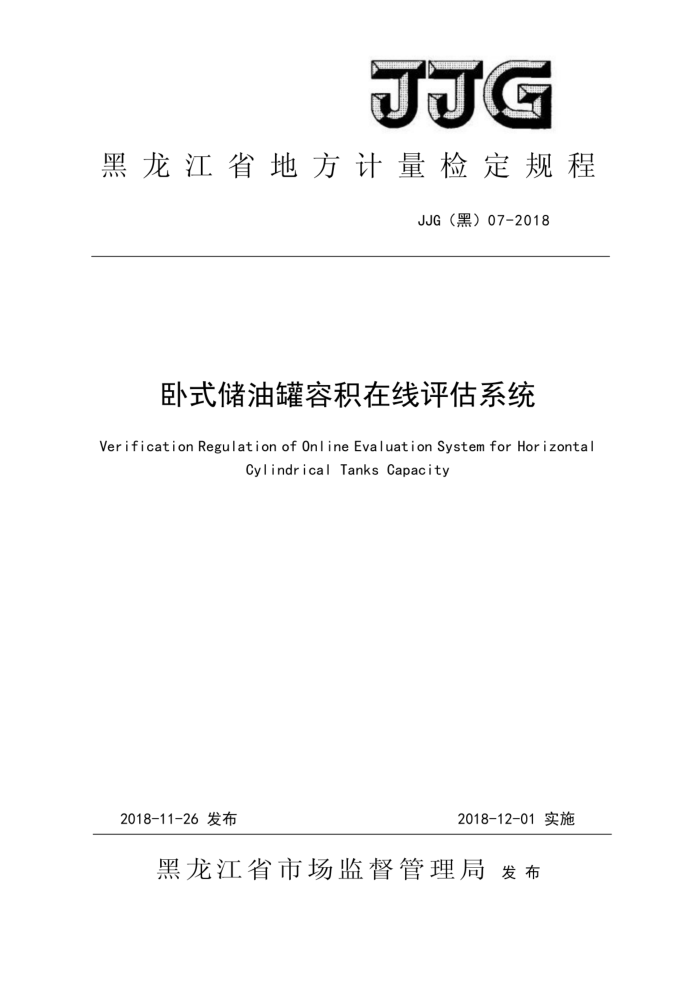

JUG
黑龙江省地方计量检定规程
JJG（黑）07-2018
卧式储油罐容积在线评估系统
VerificationRegulationofOnlineEvaluationSystemforHorizontal
Cylindrical Tanks Capacity
2018-12-01实施
2018-11-26发布
黑龙江省市场监督管理局发布 JJa（黑）07-2018
臣卜式储油罐容积在线评估系统检定规程 Verification Regulation of Online Evaluation Systen for
JJG（黑）07—2018
Horizontal Cylindrical Tanks Capacity
归口单位：黑龙江省市场监督管理局
主要起草单位：齐齐哈尔市质量技术监督检验检测中心
中国石油天然气股份有限公司黑龙江销售分公司
参加起草单位：四川英卓科技有限责任公司
本规程委托齐齐哈尔市质量技术监督检验检测中心负责解释 JJG（黑）07-2018
本规范主要起草人：
张华玉（齐齐哈尔市质量技术监督检验检测中心）陈望远（中国石油天然气股份有限公司黑龙江销售分公司）师里 野（中国石油天然气股份有限公司黑龙江销售分公司）姜↑ 伟（中国石油天然气股份有限公司黑龙江销售分公司）张 磐（中国石油天然气股份有限公司黑龙江销售分公司）陈宇翔（哈尔滨工业大学计算机科学与技术学院）李杨（齐齐哈尔市质量技术监督检验检测中心）
参加起草人：
孙世亮（中国石油天然气股份有限公司黑龙江销售分公司）周 健（中国石油天然气股份有限公司黑龙江销售分公司）耿平（中国石油天然气股份有限公司黑龙江销售分公司）赵殿坤（中国石油天然气股份有限公司黑龙江销售分公司）傅唯大（四川英卓科技有限责任公司） JJG（黑）07-2018
目 录
(II) (1) (1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (5) (6) (8) (8) (9) (10)
引 言 1 范围. 2 引用文件.
术语， 3. 1 卧式储油罐容积在线评估系统. 3. 2 加油站管理系统， 3.3 液位计 3. 4 油罐车 3.5 标准金属量器
3
概述. 5 计量性能要求. 5. 1 标定范围. 5. 2 储油罐油温与环境温差 5. 3 最大允许误差， 5. 4 液位计的油高测量误差 5. 5 液位计的油温测量误差 5. 6 液位计的油高测量重复性误差. 5. 7 液位计的油温测量重复性误差. 6 通用技术要求. 7 计量器具控制， 7. 1 检定条件. 7. 2 检定项目. 7. 3 检定方法. 7. 4 计算公式， 7. 5 检定结果的处理. 7.6 检定周期，附录A 卧式储油罐容积在线评估系统检定原始记录附录B 检定证书/检定结果通知书内页格式
4.
1 JJG（黑）07-2018
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》等基础性系列规范制定。
本规程为首次制定。 JJG（黑）07-2018
卧式储油罐耀容积在线评估系统检定规程
1范围
本规程适用于卧式储油罐容积在线评估系统（以下简称系统）的首次检定、后续检定和使用中检查。 2引用文件
JJG133-2005 汽车油罐车容量检定规程 JJG259-2005 标准金属量器检定规程 JJG266-1996 卧式金属罐容积检定规程 JJG443-2015 燃油加油机检定规程 JJG971-2002 液位计检定规程 GB/T17605-1998 石油和液体石油产品卧式圆筒形金属油罐容积标定法-手工法 GB/T1885-1998 石油计量表 GB/T19779-2005 石油和液体石油产品油量计算静态计量 GB/T 21117-2007 磁致伸缩液位计凡是注日期的引用文件，仅注日期的版本适用于本规程。
3术语 3.1卧式储油鳍容积在线评估系统 calibration ofhorizontal cylindrical tanks online evaluation system
通过实时获得油站管理系统加油机销售体积和储油罐液位系统的油高、油温，并对油品温度进行补偿，经过几个销售周期（油高从高位到低位），实现加油站卧式储油罐容积在线评估。
在线评估是指不影响运营的条件下，根据约束条件自动对测量数据进行过滤处理，并最终生成储油罐容积表；根据加油机销售和油罐罐存变化以及运输损耗分析。对在用储油罐容积的状态进行评估，依据准则判断储油罐容积是否已超出最大误差允许范围。 3.2加油站管理系统stationmanagesystem
加油站管理系统（简称加管系统）：负责获取加油机销售数据和液位计罐存数据并为评估系统提供数据。 3.3液位计levelguage
1 JJG（黑）07—2018
测量卧式储油罐的油高、水高和多点油温等参数的高精度多功能液位计，磁致伸缩液位计是目前广泛使用在卧式储油罐的液位计。 3.4油罐车roadtanker
运输油品到加油站储油罐的车辆。 3.5标准金属量器 provingtanks
标准的液体容积测量器具。 4概述 4.1构造、原理
卧式储油罐容积在线评估系统是涵盖加管系统、加油机、液位计及算法软件的系统。 该系统利用已有的加油机销售数据及液位计油水高、油温数据对加油机实时销售数据V
和对应储油罐罐存实时变化AV进行数据采集，通过网络传送到平台服务器，获得大量数据积累，并依据约束条件进行数据清洗和过滤，同时对油品温度进行补偿，生成储油罐容积表，构造原理见图1。
加油机
Vi
卧式储油罐容积在线评估系统
加管系统
口液位计
H1 H2
Vi
图1构造原理示意图
根据加油机销售量对应的储油罐内油品高度变化，确定每个区间的容积，生成储油罐容积表，见图2。
2
