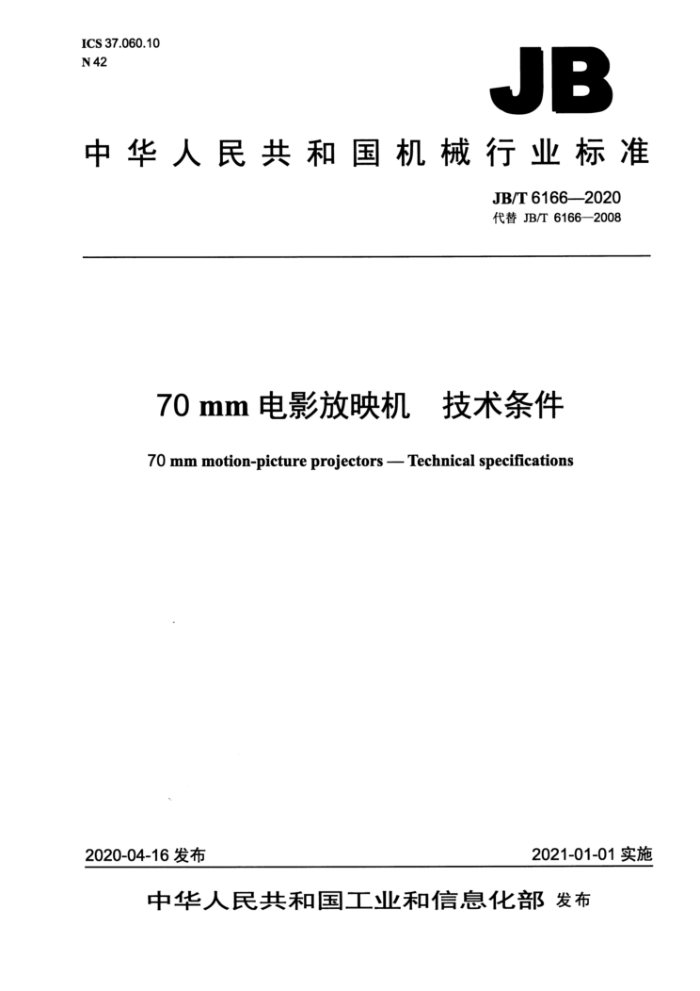

ICS 37.060.10 N 42
JB
中华人民共和国机械行业标准
JB/T 61662020 代替 JB/T 6166—2008
70 mm电影放映机 技术条件
7O mm motion-picture projectors - Technical specifications
2021-01-01实施
2020-04-16 发布
中华人民共和国工业和信息化部 发布 JB/T 6166—2020
目 次
前言 1范围 2规范性引用文件， 3技术要求..
3.1 放映频率。 3.2 声画同步， 3.3 放映画面位置和尺寸 3.4 画面跳动和画面晃动 3.5 画面清晰度 3.6 行迹和闪烁.…… 3.7 有效光通量. 3.8 照度均匀度 3.9 音鼓起动时间.. 3.10 还音抖动 3.11 还音频率特性， 3.12 整机信噪比 3.13 扩音机非线性失真， 3.14 片环试验 3.15 机械噪声， 3.16 片门温升 3.17 画幅调节， 3.18 供收片轴. 3.19 供片拉力.. 3.20 收片拉力 3.21 片门摩擦力.. 3.22 使用环境温度范围 3.23 渗漏现象， 3.24 触发装置可靠性 3.25 放映光轴高度及俯、仰角度 3.26 外观. 3.27 安全要求 4试验方法. 4.1 放映频率 4.2 声画同步..… 4.3 放映画面位置和尺寸.…. 4.4 画面跳动和画面晃动. 4.5 画面清晰度 4.6 行迹和闪烁
.+4 JB/T6166—2020
4.7 有效光通量 4.8 照度均匀度 4.9 音鼓起动时间. 4.10 还音抖动. 4.11 还音频率特性， 4.12 整机信噪比. 4.13 扩音机非线性失真 4.14片环试验 4.15 机械噪声， 4.16 片门温升 4.17 画幅调节 4.18 片轴.. 4.19 供片拉力。 4.20 收片拉力..… 4.21 片门摩擦力. 4.22 使用环境温度范围 4.23 渗漏现象 4.24 触发装置可靠性 4.25 放映光轴高度及俯、仰角度 4.26 外观..… 4.27 安全要求 5检验规则. 5.1出厂检验， 5.2 型式检验 6标志、包装、运输和贮存. 6.1标志. 6.2包装.. 6.3运输和贮存附录A（规范性附录）70mm五齿孔画面最大可放映画面位置和尺寸附录B（规范性附录）70mm八齿孔画面最大可放映画面位置和尺寸
4
6
e.0...0.
10
II JB/T 6166—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6166—2008《70mm电影放映机技术条件》，与JB/T6166—2008相比主要技术
变化如下：
一修改了规范性引用文件的引导语及引用文件，并修改了第3章、第4章中的对应内容； -将画面晃动不大于0.04mm提高到不大于0.03mm; 一将画面边缘视场不小于40线对/mm提高到应不小于48线对/mm; 一明确了型式检验的项目及合格依据；
按照GB/T25480的新要求，将“基本环境条件”中的原“碰撞”改为“冲击”，原“加速度” 改为“峰值加速度”，“脉冲持续时间”由11ms的额定值改为16ms，“自由跌落高度”分级列表并调整其额定值。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所有限公司、成都菲斯特科技有限公司。 本标准主要起草人：邓荣武、吴庆富、王宏伟、张文胜。 本标准所代替标准的历次版本发布情况为：
JB/T6166—1992、JB/T6166—2008。
II JB/T 6166—2020
70 mm电影放映机技术条件
1 范围
本标准规定了70mm电影放映机的技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于五齿孔画面和八齿孔画面的70mm电影放映机（以下简称放映机）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13384机电产品包装通用技术条件 GB/T19895.1一2005室内放映幻灯、投影放映设备银幕照度的测定方法 GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 JB/T7469-201635mm电影放映机技术条件
3技术要求
3.1放映频率
在额定电压和电源频率下为240.格/s。
3.2声画同步
70mm六轨磁头缝隙相对于放映片窗中心滞后五齿孔画面时为（25土0.5）格，八齿孔画面时为（17±0.5）格。 3.3放映画面位置和尺寸
五齿孔画面的放映机的放映画面位置和尺寸见附录A；八齿孔画面的放映机的放映画面位置和尺寸见附录 B。 3.4画面跳动和画面晃动
画面跳动应不大于0.02mm，画面晃动应不大于0.03mm。 3.5画面清晰度
画面中心视场应不小于68线对/mm，画面边缘视场应不小于48线对/mm。 3.6行迹和闪烁
放映机正常放映时，不应产生影响放映质量的行迹和闪烁现象。
1 JB/T 6166—2020
3.7有效光通量
五齿孔画面的放映机应不小于25000lm；八齿孔画面的放映机应不小于34000lm。 3.8月 照度均匀度
应不小于50%。
3.9音鼓起动时间
应不大于 6 s。 3.10 ）还音抖动
应不大于0.2%。 3.11还音频率特性 3.11.1 磁带上六轨声迹还音音频输出为31.5Hz～16000Hz时，还音频率特性均应不超出土3dB。 3.11.2允许采用其他形式的还音设备，但应符合3.10和3.11.1的要求。 3.12整机信噪比
应不小于 50 dB。 3.13扩音机非线性失真
每一个单声道在额定功率输出时：1000Hz时应不大于0.5%；63Hz、10000Hz时应不大于1% 3.14片环试验
放映机构应能保证正常输片，片环经100次运行后，影片不应产生齿孔挑伤和画面连续的轻微划伤。 3.15机械噪声
五齿孔画面的放映机应不大于75dB，八齿孔画面的放映机应不大于80dB。 3.16片门温升
应不大于50℃。 3.17画幅调节
画幅调节器应灵活可靠，画幅调节范围应不小于1个画幅，且画幅不应有自动移位现象。 3.18供收片轴
应采用12.7mm（1/2in）片轴，其片轴和驱动销的位置及尺寸见图1和表1。
2 JB/T 6166-2020
驱动销
图 1 表 1
单位为毫米
尺寸 A B c
数值 6.35±0.25 12.70 -0.20 19.86±0.25
3.19供片拉力
供片装置应保证均匀供片，其最大供片拉力应不大于5.7N。 3.20收片拉力
收片装置应保证均匀收片，其最小收片拉力应不小于2.0N；其最大收片拉力应不大于7.0N。 3.21片门摩擦力
五齿孔画面的放映机应不大于4.4N，八齿孔画面的放映机应不大于6.0N。 3.22 使用环境温度范围
在5℃～40℃的环境温度下应能进行正常放映。 3.23渗漏现象
放映机不应有渗漏现象（运转时出轴处有轻微的渗油现象除外）。 3.24触发装置可靠性
电源触发装置应灵敏可靠。 3.25放映光轴高度及俯、仰角度
固定机从地面到物镜（水平装置时）中心高度为1250mm，放映光轴调节范围：俯角不小于10°，
3
