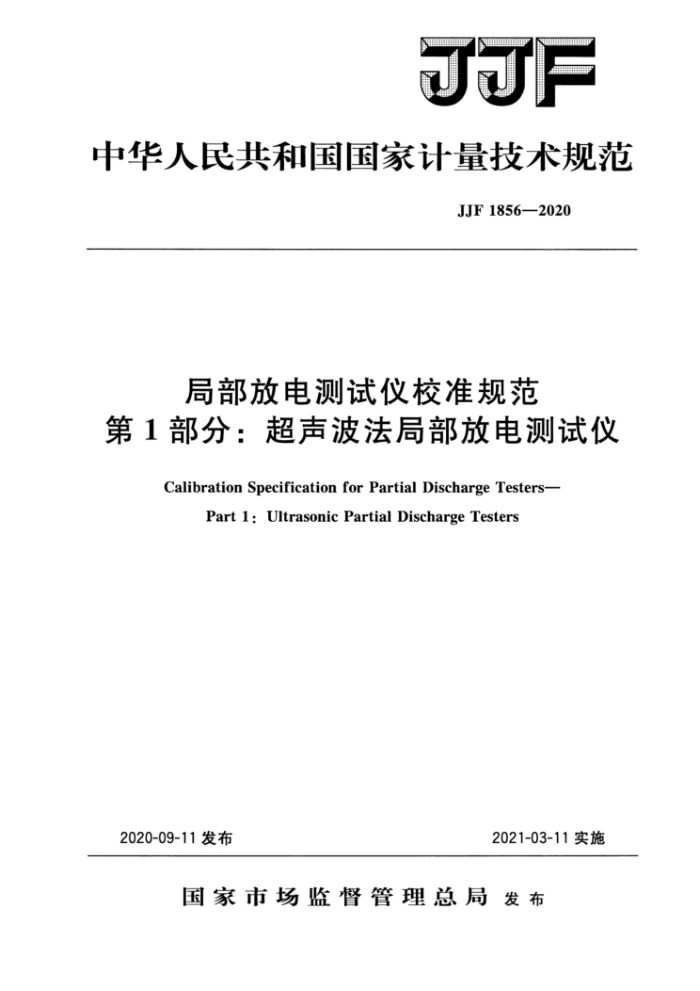

JJF
中华人民共和国国家计量技术规范
JJF1856—2020
局部放电测试仪校准规范
第1部分：超声波法局部放电测试仪
Calibratilon Specificatton far Partial Discharre Testers-
Part 1: Unrosonie Partial Diseharge Testers
2020-09-11发布
2021-03-11实施
国家市场监督管理总局发布 JJF1856-2020
局部放电测试仪校准规范
第1部分：超声波法
局部放电测试仪 Calibration Specification for Partial Discharge Testers--Part 1Ultrasonic
JJF1856--2020
Partial Discharge Testers
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国网浙江省电力有限公司电力科学研究院
中国电力科学研究院有限公司
参加起草单位：国网湖南省电力有限公司电力科学研究院
浙江省计量科学研究院
上海松宝科技发展有限公司
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1856-2020
本规范主要起草人：
龚金龙（国网浙江省电力有限公司电力科学研究院）周玮（中国电力科学研究院有限公司）王一帆（国网浙江省电力有限公司电力科学研究院）
参加起草人：
叶会生（国网湖南省电力有限公司电力科学研究院）吴白丁（浙江省计量科学研究院）李刚（上海松宝科技发展有限公司）朱琦华（国网浙江省电力有限公司电力科学研究院） JJF1856--2020
目 录
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (6) (6) (6) (6) (7) (11) (13) (14)
引言 1范围 2引用文件 3术语和定义。 3.1 超声波法局部放电测试仪。 3.2 接触式传感器 3.3 中心频率。 3.4 上限截止频率 3.5 下限截止频率.… 3.6 分贝幅度…..… 3.7 脉冲宽度 4 概述 5计量特性· 5.1 截止频率误差Y 5.2 电压幅值误差YA 5.3短期稳定性S。 6校准条件 6.1 环境条件 6.2测量标准及辅助设备 7校准项目和校准方法。"。 7.1校准项目..。 7.2校准前准备。°。 7.3校准方法 8校准结果表达 8.1校准证书 8.2数据有效位数 9复校时间间隔附录A电压幅值误差测量不确定度评定示例附录B 校准原始记录格式 90090000 附录C校准证书内页格式（第2页）附录D 校准证书校准结果页格式（第3页）
.e
8
R
..
aseees
o.
9e
eo
.9
1 JJF18562020
引言
JJF1001--2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范的基础性系列标准。本规范参考了GB/T7354--2018《高电压试验技术 局部放电测量》和 DL/T1416-—2015《超声波法局部放电测试仪通用技术条件》。
本规范为首次发布。
Ⅱ JJF1856-—2020
局部放电测试仪校准规范
第1部分：超声波法局部放电测试仪
1范围
本规范适用于测量频率在20kHz500kHz范围内接触式超声波法局部放电测试仪的校准。 2引用文件
本规范引用了下列文件： GB/T7354--2018高电压试验技术局部放电测量 DL/T1416--2015超声波法局部放电测试仪通用技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和定义
下列术语和定义适用于本规范。
3.1超声波法局部放电测试仪ultrasonicpartialdischargetester
将超声波信号通过超声传感器转换为电信号传输给测量主机，对电气设备内的局部放电水平进行测量的装置。
［DL/T1416—2015，3.1] 3.2接触式传感器contactsensor
一种安装或放置在电气设备壳体上，通过接触的方式接收超声波信号的传感器。 [DL/T1416-2015，3.2]
3.3中心频率centerfrequency
测试仪传感器达到谐振状态的频率，此时测试仪频率响应最大。
3.4上限截止频率upperlimitfrequency
以中心频率为参考，信号频率上升，使传输阻抗Z（f）由通带峰值下降6dB时的频率值。一般用符号f1表示。
［GB/T7354-2018，3.9.2，有修改
3.5下限截止频率lowerlimitfrequency
以中心频率为参考，信号频率下降，使传输阻抗Z（f）由通带峰值下降6dB时的频率值。一般用符号了表示。
[GB/T7354-2018，3.9.2，有修改］ 3.6分贝幅度decibelamplitude
以1uV或1mV为参考的超声信号峰值幅度的对数测量值。单位为dB。
1 JJF1856—2020
信号峰值幅度=20lg（A。/A,）。 A。一测量的声信号的峰值电压； A,一一测试仪输出信号的参考幅值，一般为1uV或1mV。 『GB12604.4—2005，2.16，有修改］
3.7脉冲宽度pulsewidth
指脉冲信号前、后沿分别等于0.5U（峰值）时相应的时间间隔。
4概述
超声波法局部放电检测是将超声波信号通过设置在电气设备合适位置的超声波传感器转换为电信号，实现电气设备内部局部放电水平的测量和放电源位置的确定。超声波法局部放电测试仪（以下简称测试仪）一般由传感器、信号调理电路、微处理器、通信单元、显示单元、存储单元等部分构成，其工作原理如图1所示。
通信单元
局放信号
信号调理电路
传感器
存储单元
微处理器
【显示单元）
图1测试仪工作原理图
5计量特性
5.1# 截止频率误差t
上、下限截止频率的相对误差一般不超过士20%。 5.2电压幅值误差A
测试仪电压幅值误差一般不超过士20%。 5.3短期稳定性S，
在输入信号强度不变的情况下，测试仪连续工作4h后，幅值变化量一般不超过其允许误差的1/5。
注：以上条款不作为合格性判断依据，仅供参考。
6校准条件 6.1 环境条件
测试仪应在表1规定的环境条件下进行校准。
2 JJF1856—2020
表1 校准环境条件
影响量环境温度相对湿度电源电压电源频率其他因素
参比值 20 ℃ 55% 220 V 50 Hz
序号 1 2 3 4 5
允许偏差 ±5 ℃ ±25% ±10% ±1%
无强磁场和振动
6.2 测量标准及辅助设备
测量标准及辅助设备要求见表2。
表2测量标准及辅助设备
序号
设备名称
性能指标
具备正弦波信号和脉冲信号输出功能；正弦波频率范围不小于10kHz～500kHz，最大允许误差不超过土5%；幅值不小于5V；总谐波失真小于1%；脉冲信号宽度小于1uS，上升时间小于1.5uS，信号重复频率不小于5Hz；幅度不小于5V，最大允许误差不超过士5% 在20kHz～500kHz频率响应不超过士0.1dB，增益偏差不超过±0.3dB 宽频带发射换能器或谐振频率高于500kHz超声换能器直径400mm，高度180mm圆柱体，试块两个端面应平整且平行度不应超过0.12mm，粗糙度不超过1μm 在20kHz～500kHz范围内频率响应变化不超过20dB 模拟带宽≥100MHz，幅值测量最大允许误差不超过士5% 测量电压500V，准确度等级不低于10级输出电压≥2000V，准确度等级不低于5级
信号发生器
1
2
功率放大器
3
发射换能器
钢质试块
4
5 6 7 8
参考传感器数字示波器绝缘电阻表耐电压测试仪
校准项目和校准方法
7
7. 1 校准项目
测试仪的校准项目如表3所示。
表3 3校准项目
序号 1 2 3
校准项目截止频率误差电压幅值误差短期稳定性
计量特性条款号
校准方法对应条款号
7. 3. 1 7. 3. 2 7. 3. 3
5. 1 5. 2 5. 3
3
