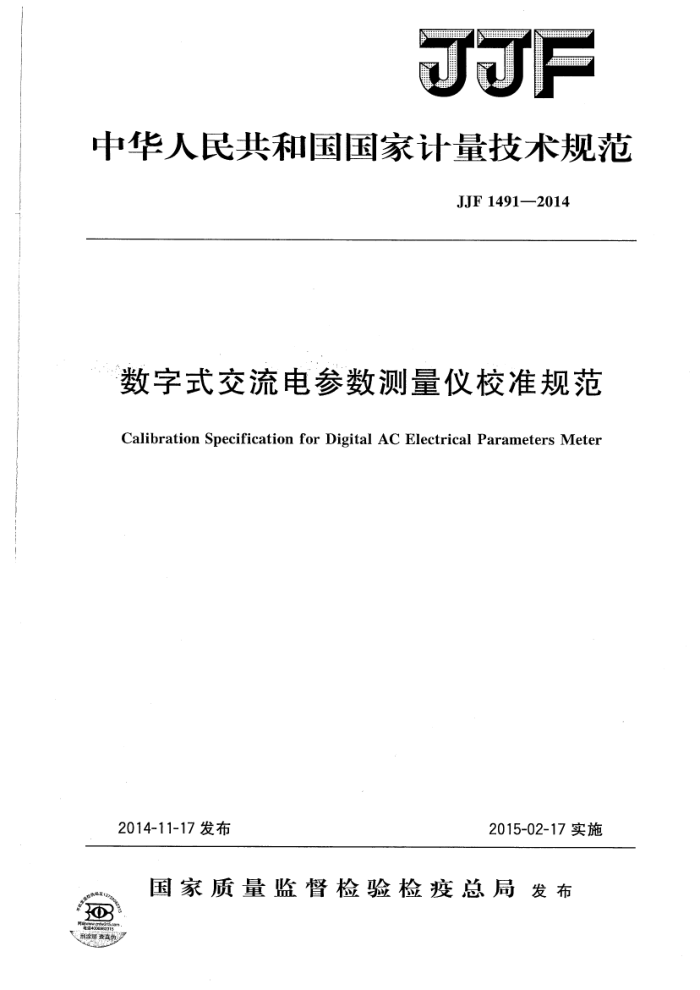

JJF
中华人民共和国国家计量技术规范
JJF1491—2014
数字式交流电参数测量仪校准规范
Calibration Specification for Digital AC Electrical Parameters Meter
2014-11-17 发布
2015-02-17实施
国家质量监督检验检疫总局发布 JJF 1491—2014
数字式交流电参数测量仪
校准规范
JJF1491—2014
Calibration SpecificationforDigital AC
Electrical Parameters Meter
归口单位：全国电磁计量技术委员会起草单位：北京市计量检测科学研究院
浙江省计量科学研究院山东省计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1491—2014
本规范起草人：
谷扬（北京市计量检测科学研究院）郑孟霞（浙江省计量科学研究院）马雪锋（山东省计量科学研究院）黄艳（北京市计量检测科学研究院）陈志明（浙江省计量科学研究院）李道民（山东省计量科学研究院）宋楠 (北京市计量检测科学研究院) JJF1491—2014
目 录
引言 1 范围 2 引用文件 3 概述 4计量特性· 5校准条件 5.1环境条件 5.2测量标准及其他设备 6校准项目和校准方法 6.1·校准项目 6.2校准方法 7校准结果表达 8复校时间间隔附录A 测量不确定度评定示例附录B 校准原始记录格式附录C 校准证书内页格式（第2页）附录D 校准证书校准结果页格式（第3页）附录E 电源负载法校准交流功率示值误差附录F 示值误差表达式
.
.
C
C
10 12 14 15 16 17
. JJF1491—2014
引言
本规范依据国家计量技术规范JJF1071一2010《国家计量校准规范编写规则》 JJF1001--2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制。
本规范为首次制定。
Ⅱ JJF1491—2014
数字式交流电参数测量仪校准规范
1范围
本规范适用于输入信号频率范围为40Hz～1kHz的数字式交流电参数测量仪（以下简称测量仪）、数字显示的多功能测量仪器的交流电参数部分的校准。 2引用文件
本规范引用了下列文件： JJG780—1992交流数字功率表 GB/T13978—2008数字多用表凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
数字式交流电参数测量仪是用来测量电压、电流、功率、功率因数（相位）、频率等电信号的仪器。广泛应用于电器产品的质量控制、用电系统的在线监测、电参数指标的测量等。电参数测量仪的原理框图如图1，主要由传感器、信号调理电路、模数转换器、控制单元、通讯接口和显示器组成。
显示器
4
信号调理电路
模数转换器
控制单元
传感器
通讯接口
图1电参数测量仪原理框图
4计量特性
测量仪的交流电压、交流电流、交流功率、频率、功率因数、相位的示值误差按附录F计算，测量范围和最大允许误差见表1。
1 JJF1491—2014
表1测量范围和最大允许误差
功能交流电压交流电流交流功率频率
测量范围 1 V~1 000 V 10mA~40A 10mW~40kW 40 Hz~1kHz 0~1 (0°~360°)
最大允许误差土（a十b)
士0.05%及以下 ±0.05%及以下 ±0.05%及以下士0.05%及以下 ±0.01°及以下
功率因数(相位）注： 1.功率因数最大允许误差换算成电角度。 2.以上指标不是用于合格性判别，仅供参考。
5校准条件
5.1环境条件
供电电源：电压（220土22)V，频率（50士0.5)Hz；环境温度：（20士5)℃；相对湿度：（55士20）%。
5.2测量标准及其他设备
校准各参数所用标准设备见表2。
表2校准各参数所用标准设备
校准参数交流电压示值误差交流电流示值误差交流功率示值误差频率示值误差
标准源法标准源 .标准源标准源标准源标准源
标准表法
交流电源、标准电压表交流电源、标准电流表交流电源、标准功率表变频电源、标准频率表交流电源、标准相位表
功率因数（相位）示值误差注：除上表规定的标准设备外，也可使用其他符合上述要求的计量器具作为标准设备。 标准装置的扩展不确定度应小于被校测量仪的最大允许误差绝对值的1/3。标准装
置的功能和测量范围要完全覆盖被校测量仪的功能和测量范围。
标准源、交流电源在30s内的稳定度和调节细度应小于被校测量仪最大允许误差绝对值的1/10。
标准装置应该有良好的屏蔽和接地，以减小外界干扰。 6 校准项目和校准方法 6.1校准项目
测量仪校准项目见表3。
2 JJF1491—2014
表3 校准项目
序号 1 2 3 4 5
校准项目交流电压交流电流交流功率频率
计量特性条款
校准方法条款
4 4 4 4 4
6.2.2 6.2.3 6.2.4 6.2.5 6.2.6
功率因数(相位)
6.2校准方法 6.2.1校准前检查
被校测量仪通电后应清晰显示所测数据，按说明书要求进行预热并工作正常；根据被校测量仪的功能和量程，设置好标准器相应的功能和量程。 6.2.2交流电压
通常选取50Hz作为校准频率点，在测量范围内均匀选取不少于5个电压校准点，对测量仪的电压示值误差进行校准。
有扩展频率范围的测量仪，在测量仪频率范围内选取包括最大频率点和最小频率点在内的不少于5个频率点，对交流电压的一个常用点进行示值误差校准。 6.2.2.1标准源法
a）接线如图2所示的电压部分。
*O C
01 O
U
被校测量仪
U
标准
源
*O a
(
图2标准源法接线图
注：图中“*”为同名端。 b）调节标准源电压输出至校准点Un，被校测量仪电压显示值为U.，则被校测量
仪电压的示值误差△u为：
Au=U.-U
(1)
相对误差Yu为：
U. -Un × 100% UN
(2)
Yu:
式中： Au- - 被校测量仪交流电压示值误差，V； U- 一被校测量仪交流电压显示值，V；
3
