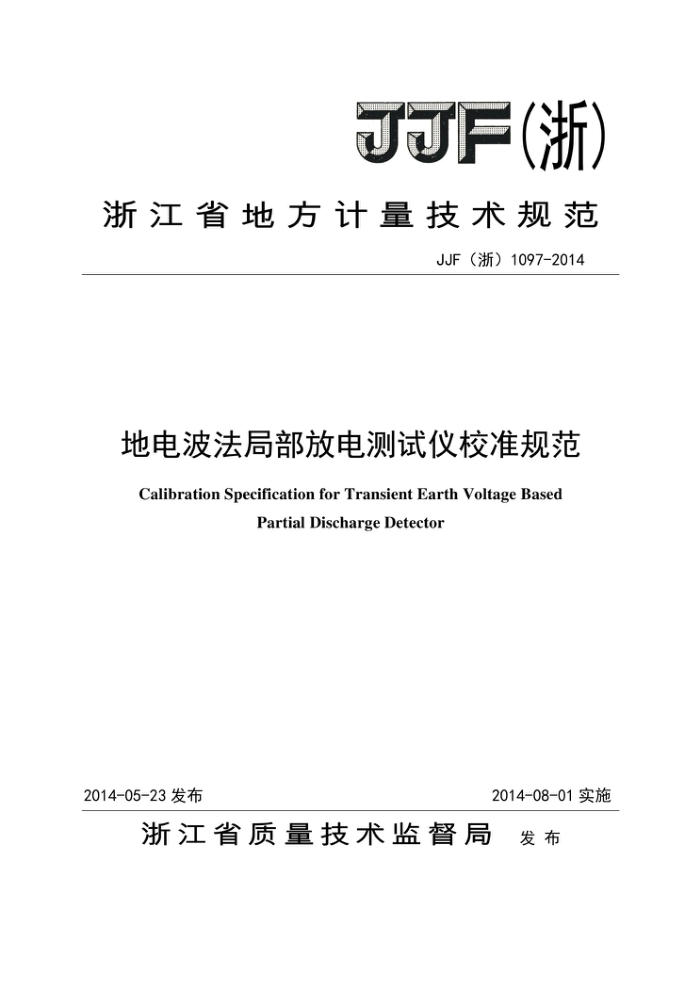

JJF（浙）
浙江省地方计量技术规范
JJF（浙）1097-2014
地电波法局部放电测试仪校准规范
CalibrationSpecificationforTransientEarthVoltageBased
Partial DischargeDetector
2014-08-01实施
2014-05-23发布
浙江省质量技术监督局 发布 JJF（浙）1097-2014
地电波法局部放电测试仪
校准规范
JJF(浙)1097-2014
Calibration Specification for Transient Earth Voltage
Based Partial Discharge Detector
归口单位：浙江省质量技术监督局主要起草单位：国网浙江省电力公司电力科学研究院参加起草单位：国网浙江省电力公司湖州供电公司
国网浙江省电力公司检修分公司
本规范委托国网浙江省电力公司电力科学研究院负责解释。 JJF（浙）1097-2014
本规范主要起草人：
龚金龙（国网浙江省电力公司电力科学研究院）詹洪炎（国网浙江省电力公司电力科学研究院）宋琦华（国网浙江省电力公司电力科学研究院）
参加起草人：
吴江萍（国网浙江省电力公司电力科学研究院）杜赞（国网浙江省电力公司湖州供电公司）
刘江明（国网浙江省电力公司检修分公司） JJF（浙） 1097-2014
目 录
引言 1范围 2引用文件 3术语和计量单位 3.1地电波法局部放电测试仪 3.2高频电流传感器 3.3高频电压传感器 3.4分贝毫伏 4概述 5计量特性 5.1频带 5.2幅值线性度误差， 5.3灵敏度 5.4连续工作稳定性 6校准条件 6.1环境条件 6.2供电电源条件 6.3测量标准及辅助设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达. 9复校时间间隔附录A测量不确定度评定示例附录B校准原始记录格式. 附录C校准证书内页格式附录D校准证书校准结果页格式
II
2
1
:2
...2
1
4
.3
4
4
...6
...11 13 14 JJF（浙）1097-2014
引言
本规范依据国家计量技术规范JF1071-2010《国家计量校准规范编写规则》、 JJF1001-2011《通用计量术语及定义》、JJF1059-1999《测量不确定度评定与表示》编制而成。
本规范是首次制定的浙江省地方计量技术规范。本规范根据《2013年浙江省地方计量技术法规制/修订计划》进行编制。
I JJF（浙）1097-2014
地电波法局部放电测试仪校准规范
1范围
本规范适用于测量频率范围在（3~100）MHz的地电波法局部放电测试仪（以下简称测试仪）的校准。 2 引用文件
本规范引用了下列文件：
GB/T7354—2003 局部放电测量 DL/T846.4—2004 高电压测试仪器通用技术条件第4部分：局部放电测量仪
局部放电测量仪校准规范
DL/T356—2010 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
下列术语和定义适用于本规范。 3.1地电波法局部放电测试仪transientearthvoltagebasedpartialdischargedetector
通过高频信号传感器，采集（3～100）MHz地电波信号，对电气设备进行局部放电测量的仪器。测量单位为dBmV。 3.2高频电流传感器highfrequencycurrentsensor
测试仪采集流过接地线的暂态高频电流信号的传感器。
3.3高频电压传感器highfrequencyvoltagesensor
测试仪采集金属外表面的暂态高频电压信号的传感器， 3.4分贝毫伏dBmV
相对于一个参考电平的信号电压单位。0dBmV=20log(1mV/1mV)。 注：国际上对于此类测试仪测量单位的通行表示。 4概述
测试仪通过高频信号传感器，将放电脉冲所激发的地电波信号接收，经调理、转换、 处理等环节，实现对运行中电气设备局部放电的测量。测试仪测量频率范围在（3~100） MHz之间。依据地电波信号类型的不同，测试仪传感器分为两种：高频电流传感器和高频电压传感器。测试仪工作原理图见图1。
1 JJF（浙）1097-2014
通信单元
局放信号
存储单元
传感器
信号调理
微处理器
显示单元
图1测试仪工作原理图
5 计量特性 5.1 频带 5.1.1 测试仪应提供测量频带范围，一般在（3~100）MHz之间。 5.1.2 测试仪实际频带上、下截止频率与标称值的最大允许误差一般不得超过±10%。 5.2幅值线性度误差
测试仪应标明幅值测量的范围，幅值测量线性度最大允许误差一般不得超过
±3dBmV 5.3灵敏度 5.3.1 初始值为实验室条件下测试仪的本机噪音。 5.3.2 测试仪在2倍初始值激励信号下，测量值与标准值之比一般不小于1。 5.4连续工作稳定性
测试仪连续开机工作4h后，显示值变化一般不超过+1dBmV。
注：以上条款不作为合格性判断依据，仅供参考。
校准条件 6.1 环境条件 6.1.1 环境温度：（20±5）℃ 6.1.2 环境湿度：（30%~80%）RH 6.1.3 周围无影响测试仪正常工作的强电磁场或机械振动。 6.2 供电电源条件 6.2.1 电源电压：（220±22）V 6.2.2 电源频率：（50±0.5）Hz
