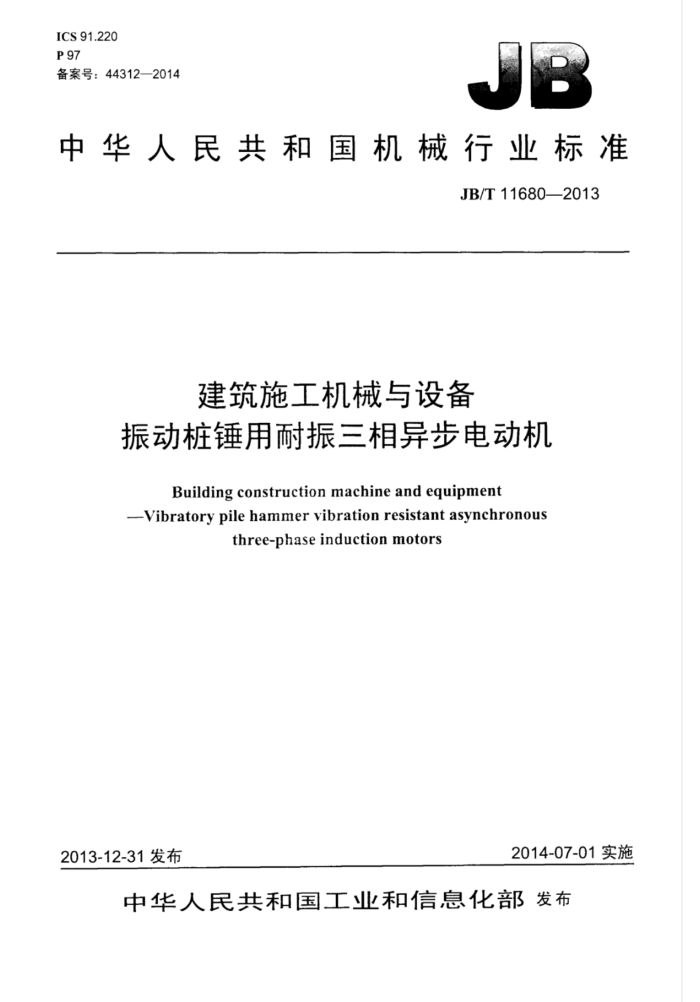

ICS 91.220 P 97 备案号：44312—2014
中华人民共和国机械行业标准
JB/T11680—2013
建筑施工机械与设备
振动桩锤用耐振三相异步电动机
Building construction machine and equipment
Vibratory pile hammer vibration resistant asynchronous
three-phase inductionmotors
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11680—2013
目 次
前育范围.
规范性引用文件型式、基本参数与尺寸.
2
3
技术要求.
4 5 6
检验规则与试验方法. 标志及包装
12 13
图1YNZ系列电动机安装及外形尺寸图，图2YNZ2系列电动机安装及外形尺寸图表1 转速与功率的对应关系表2 YNZ系列电动机安装、外形尺寸及公差，表3 YNZ2系列电动机安装、外形尺寸及公差，表4轴伸键的尺寸及公差表5轴伸长度半处的径向圆跳动公差表6 轴伸键槽的对称度. 表7 轴线对底脚支承面的平行度公差表8 底脚支承面的平面度公差表9 效率和功率因数的保证值，表10 堵转转矩对额定转矩之比的保证值表 11 最大转矩对额定转矩之比的保证值表12 最小转矩对额定转矩之比的保证值表 13 堵转电流对额定电流之比的保证值表14 电气性能保证值的容差. 表15 位移、速度和加速度表示的振动强度限值（方均根值）表16 空载时A计权声功率级的噪声限值表 17 出线端标志
2
2
10 10 10 11 11 13 JB/T11680-2013
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施T机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：天津市特种电机研究所、天津神川电机有限公司、北京建研机械科技有限公司、
深圳市华测检测有限公司、北京建筑机械化研究院。
本标准主要起草人：刘洪梅、李春艳、郭传新、陈天惠、丁良、朱平、刘慧彬。 本标准为首次发布。
I JB/T11680—2013
建筑施工机械与设备
振动桩锤用耐振三相异步电动机
1范围
本标准规定了YNZ、YNZ2系列振动桩锤用耐振二相异步电动机的型式、基本参数与尺寸、技术要求、检验规则与试验方法、标志及包装的要求。
本标准适用丁YNZ、YNZ2系列振动桩锤用耐振三相异步电动机（以下简称电动机）。凡属本系列电动机所派生的各系列电动机可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T 1032 三相异步电动机试验方法 GB/T 1993 旋转电机冷却方法 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB10068 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T10069.1方 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3 旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T12665 电机在一般环境条件下使用的湿热试验要求 GB/T 22719.1 交流低压电机散嵌绕组匝问绝缘第1部分：试验方法 GB/T 22719.2 交流低压电机散嵌绕组匝问绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1电动机型号：
示例： YNZ
2
户外用极数额定功率，单位为千瓦（kW）第2次设计产品型号：耐振三相异步电动机
3.2YNZ系列电动机的冷却方法按GB/T1993中IC410的规定，YNZ2系列电动机的冷却方法按GB/T 1993中IC411的规定。
1 JB/T11680—2013
3.3电动机的结构及安装型式按GB/T997中IMB3的规定。 3.4YNZ系列电动机的定额是短时工作制S2（60min），YNZ2系列电动机的定额是短时T作制S2 (300min)。 3.5电动机的主参数为额定功率，主参数系列为：3.7kW、4kW、7.5kW、11kW、15kW、22kW、 30kW、37kW、40kW、45kW、55kW、60kW、75kW、90kW、120kW、135kW、150kW、180kW、 200kW、240kW、300kW、360kW、400kW、500kW。电动机的转速与功率的对应关系应按表1的规定。
表1转速与功率的对应关系
功率 kW 同步转速 r/min 功率 kw 同步转速 r/min 功率 kw 同步转速 r/min
37
7.5
11
15
22
30
3.7
4
1 500
1 000
40
45
55
60
75
90
120
135
1 000
150
180
200
240
300
360
400
500
1 000
3.6 电动机的额定频率为50Hz，额定电压为380V，定子绕组为△接法。 3.7 电动机的安装尺寸及公差应符合表2、表3的规定：外形尺小应不大汀表2、表3的规定。 3.8 电动机轴伸键的尺寸及公差应符合表4的规定。 3.9 电动机轴伸长度一半处的径向圆跳动公差应符合表5的规定。 3.10 电动机轴伸键槽的对称度应符合表6的规定。 3.11 电动机轴线对底脚支承面的平行度公差应符合表7的规定。 3.12 电动机底脚支承面的平面度公差应符合表8的规定。
?
me
YNZ3.7~180-6-W
YNZ200~240-6-W
图1YNZ系列电动机安装及外形尺寸图
