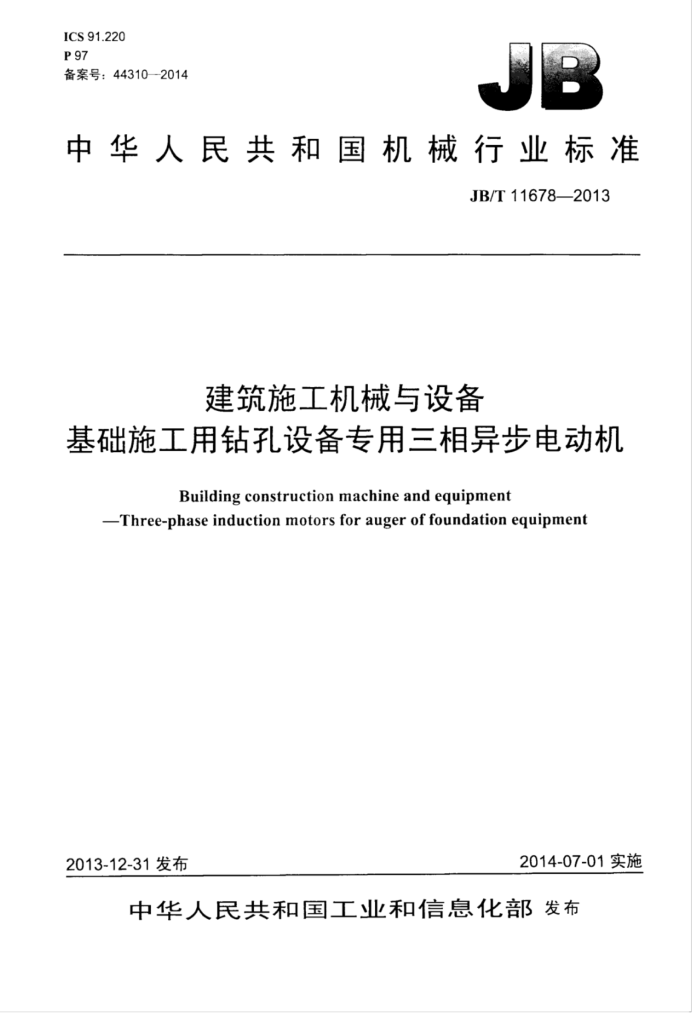

ICS 91.220 P 97 备案号：44310—2014
中华人民共和国机械行业标准
JB/T11678—2013
建筑施工机械与设备
基础施工用钻孔设备专用三相异步电动机
Building construction machine and equipment
Three-phase induction motors for auger of foundation equipment
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华 人民共和国
机械行业标准建筑施工机械与设备
基础施工用钻孔设备专用三相异步电动机
JB/T 11678 2013
*
机械工业出版社山版发行北京市百万庄人街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23下字 2014年10刀第1版第1次印刷
定价：15.00元
*
书号：15111·11491 网址：http：//www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11678—2013
目 次
前言 1范围. 2 规范性引用文件..
.11
型式、基本参数与尺寸 4 技术要求... 5 检验规则与试验方法
3.
标志及包装. 图1电动机安装及外形尺寸图表1电动机的功率与机座号的对应关系表2电动机安装及外形尺寸表3 轴伸键尺寸及公差. 表4 轴伸长度一半处的径向圆跳动公差表 5 凸缘口直径对轴中心线的径向圆跳动公差及凸缘支承面对于轴中心线的端面圆跳动公差...4 表6 轴伸键槽的对称度公差表 7 电动机电气性能保证值的容差，表8 位移、速度和加速度表示的振动强度限值（方均根值）表9 电动机空载时噪声限值表10 电动机定子引出线线端标志
6 JB/T11678—2013
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械T业联合会提出。 本标准由全国建筑施T机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：天津市特种电机研究所、天津神川电机有限公司、北京建研机械科技有限公司、
深圳市华测检测有限公司、北京建筑机械化研究院。
本标准主要起草人：李养艳、刘洪梅、郭传新、万峰、陈天惠、于良、刘慧彬。 本标准为首次发布。
II JB/T11678—2013
建筑施工机械与设备
基础施工用钻孔设备专用三相异步电动机
1范围
本标准规定了基础施工用工程钻孔设备专用三相异步电动机的型式、基本参数与尺寸、技术要求、 检验规则与试验方法、标志及包装的要求。
本标准适用于基础施T用工程钻孔设备专用三相异步电动机（以下简称电动机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用予本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T997旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T1032三相异步电动机试验方法 GB1971旋转电机线端标志与旋转方向 GB/T1993旋转电机冷却方法 GB/T4772.1 旋转电机尺寸和输出功率等级第1部分：机座号56400和凸缘号55～1080 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB10068轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T 10069.1 旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB10069.3 旋转电机噪声测定方法及限值第3部分：噪声限值 GB/T 12665 电机在一般环境条件下使用的湿热试验要求 GB/T 22719.1 交流低压电机散嵌绕组匝问绝缘第1部分：试验方法 GB/T 22719.2 交流低压电机散嵌绕组匝间绝缘第2部分：试验限值
3型式、基本参数与尺寸
3.1型号示例如下：
YDZ 280S 2
4/8
极数铁心长度代号一机座号产品型号：钻孔设备专用三相异步电动机
3.2电动机的冷却方法按GB/T1993中IC411的规定 3.3电动机的结构及安装型式按GB/T997中IMV1的规定。
-
