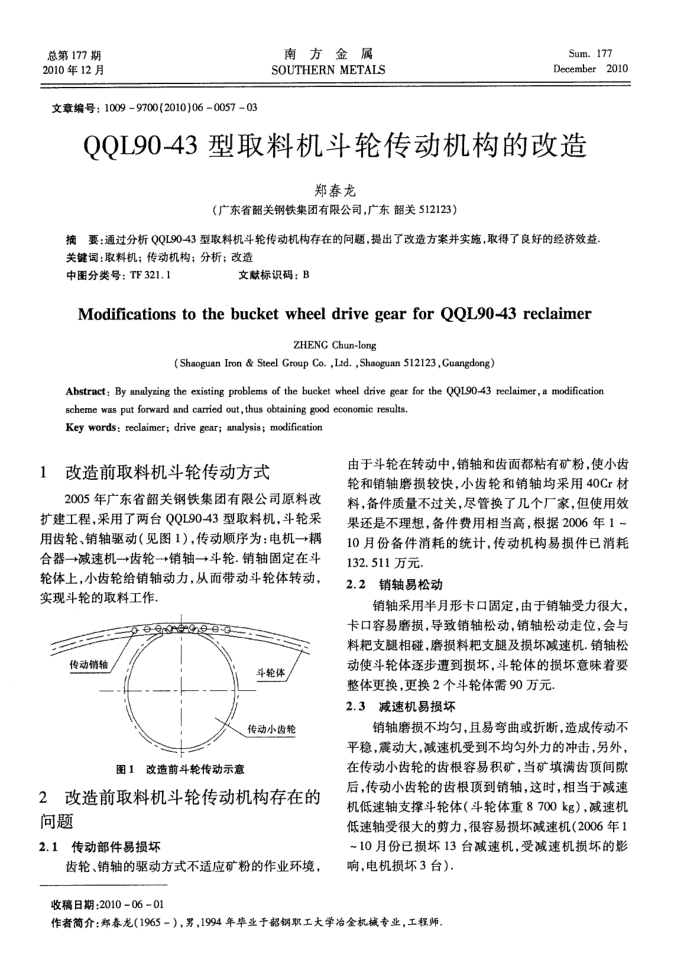

QQL90-43型取料机斗轮传动机构的改造
郑春龙
（广东省韶关钢铁集团有限公司，广东韶关512123）
摘要：通过分析QQL90-43型取料机斗轮传动机构存在的间题，提出了改造方案并实施，取得了良好的经济效益关键词：取料机；传动机构；分析；改造
中图分类号：TF321.1
文献标识码：B
ModificationstothebucketwheeldrivegearforQQL90-43reclaimer
ZHENG Chun-long
(Shaoguan Iron & Steel Group Co.,Ltd.,Shaoguan 512123,Guangdong）
Abstract: By analyzing the existing problems of the bucket wheel drive gear for the QQL90-43 reclaimer, a modification
scheme was put forward and carried out,thus obtaining good economic results Key words: reclaimer; drive gear; analysis; modification
改造前取料机斗轮传动方式
1
2005年广东省韶关钢铁集团有限公司原料改扩建工程，采用了两台QQL90-43型取料机，斗轮采用齿轮、销轴驱动（见图1），传动顺序为：电机一→+耦合器→减速机一→齿轮→+销轴→+斗轮.销轴固定在斗轮体上，小齿轮给销轴动力，从而带动斗轮体转动，实现斗轮的取料工作
e
传动销轴
斗轮体传动小齿轮
图1改造前斗轮传动示意
2改造前取料机斗轮传动机构存在的问题
2.1传动部件易损坏
齿轮、销轴的驱动方式不适应矿粉的作业环境，收稿日期：2010=06-01
由于斗轮在转动中，销轴和齿面都粘有矿粉，使小齿轮和销轴磨损较快，小齿轮和销轴均采用40Cr材料，备件质量不过关，尽管换了几个厂家，但使用效果还是不理想，备件费用相当高，根据2006年1~ 10月份备件消耗的统计，传动机构易损件已消耗
132.511万元 2.2销轴易松动
销轴采用半月形卡口固定，由于销轴受力很大，卡口容易磨损，导致销轴松动，销轴松动走位，会与料粑支腿相碰，磨损料杷支腿及损坏减速机.销轴松动使斗轮体逐步遭到损坏，斗轮体的损坏意味着要
整体更换，更换2个斗轮体需90万元 2.3减速机易损坏
销轴磨损不均匀，且易弯曲或折断，造成传动不平稳，震动大，减速机受到不均匀外力的冲击，另外，在传动小齿轮的齿根容易积矿，当矿填满齿顶间隙后，传动小齿轮的齿根顶到销轴，这时，相当于减速机低速轴支撑斗轮体（斗轮体重8700kg），减速机低速轴受很大的剪力，很容易损坏减速机（2006年1 ~10月份已损坏13台减速机，受减速机损坏的影响，电机损坏3台），
