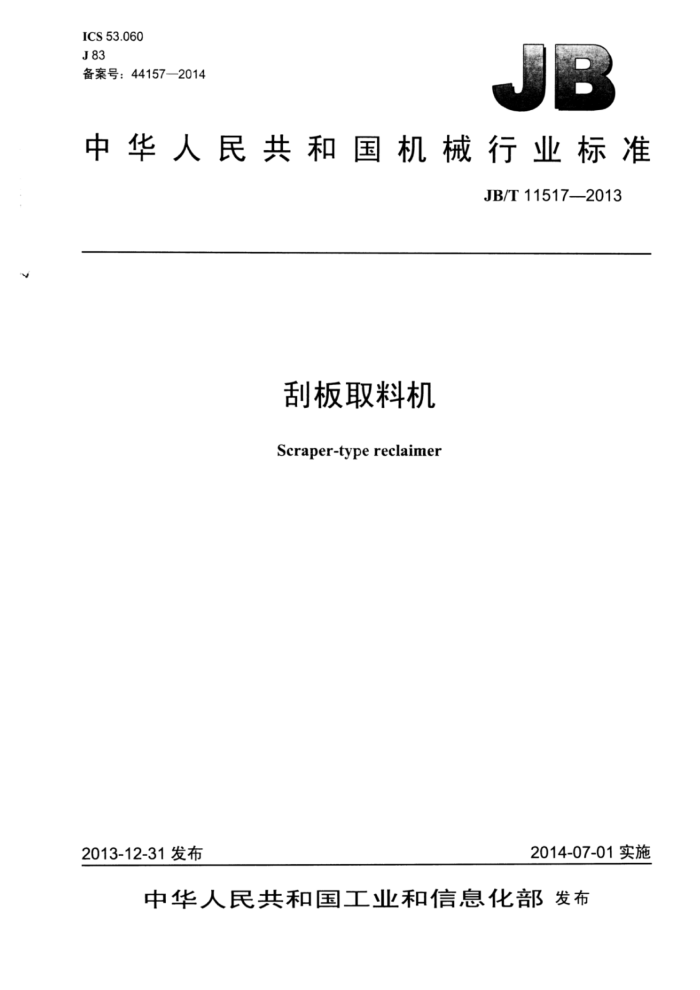

ICS53.060 J83 备案号：44157—2014
中华人民共和国机械行业标准
JB/T115172013
刮板取料机 Scraper-typereclaimer
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准刮板取料机 JB/T11517—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-2印张-66千字 2014年12月第1版第1次印刷
定价：30.00元
*
书号：1511111338 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11517—2013
目 次
1
前言
范围 2规范性引用文件. 3型式和基本参数 4技术要求... 5试验方法 6检验规则. 7标志、包装、运输和存附录A（规范性附录）测量跨度采用的拉力值和修正值附录B（规范性附录）刮板取料机安装轨道的精度附录C（规范性附录）刮板取料机对行走轨道的要求.
17 ..20 ...21 .23 ...24
.26 JB/T11517—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331）归口。 本标准负责起草单位：北方重工集团有限公司。 本标准参加起草单位：华电重工装备有限公司、中联重科物料输送设备有限公司。 本标准主要起草人：费勇、徐丽、翟建设、郑熙利、赵艳、王志敏、刘伯宽、谢跃龙本标准为首次发布。
II JB/T115172013
刮板取料机
1范围
本标准规定了刮板取料机（以下简称取料机）的型式，基本参数，技术要求，试验方法，检验规则
标志、包装、运输和贮存。
本标准适用于采用刮板作为取物装置的取料机。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1031—2009产品几何技术规范（GPS） 表面结构 轮廓法表面粗糙度参数及其数值 GB/T1048管道元件PN（公称压力）的定义和选用 GB/T1184一1996形状和位置公差未注公差值 GB/T1228 钢结构用高强度大六角头螺栓 GB/T1229 钢结构用高强度大六角螺母 GB/T1230 钢结构用高强度垫圈 GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T1801-2009产品几何技术规范（GPS） 极限与配合公差带和配合的选择 GB/T2893.1图形符号安全色和安全标志第1部分：工作场所和公共区域中安全标志的设计
原则
GB/T3323一2005金属熔化焊焊接接头射线照相 GB/T3632 钢结构用扭剪型高强度螺栓连接副 GB/T3766 液压系统通用技术条件 GB/T3767 声学声压法测定噪声源声功率级 反射面上方近似自由场的工程法 GB/T3811 起重机设计规范 GB4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB/T4323 弹性套柱销联轴器 GB/T5014 弹性柱销联轴器 GB/T5015 弹性柱销齿式联轴器 GB/T5272 梅花形弹性联轴器 GB/T5976 钢丝绳夹 GB8918重要用途钢丝绳 GB/T8923 ：涂装前钢材表面锈蚀等级和防锈等级 GB/T9286 色漆和清漆漆膜的划格试验 GB/T10595—2009带式输送机 GB/T11345一1989钢焊缝手工超声波探伤方法和探伤结果分级
1 JB/T11517—2013
GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14405—2011通用桥式起重机 GB/T19418-2003钢的弧焊接头缺陷质量分级指南 GB50150 电气装置安装工程电气设备交接试验标准 GB50254 电气装置安装工程低压电器施工及验收规范 GB50255 电气装置安装工程电力变流设备施工及验收规范 GBJ147 电气装置安装工程高压电气施工及验收规范 GBJ149 电气装置安装工程母线装置施工及验收规范 JB/T2300 回转支承 JB/T6406 电力液压鼓式制动器 JB/T6502 NGW行星齿轮减速器 JB/T7019 工业制动器制动轮和制动盘 JB/T7020 电力液压盘式制动器 JB/T7685 电磁鼓式制动器 JB/T8680 Y2系列（IP54）三相异步电动机技术条件（机座号63～355） JB/T8849 移动式散料连续搬运设备钢结构设计规范 JB/T8853 圆柱齿轮减速器 JB/T9000 液力偶合器通用技术条件 JB/T9002 运输机械用减速器 JB/T9005（所有部分） 起重机用铸造滑轮 JB/T9006 起重机卷筒 JB/T9090 容积泵零部件液压与渗漏试验 JB/T10104 YZ系列起重及冶金用三相异步电动机技术条件 JB/T10105 YZR系列起重及冶金用绕线转子三相异步电动机 技术条件 JB/T10603 电力液压推动器 JGJ82 钢结构高强度螺栓连接技术规程
3型式和基本参数
3.1型式
刮板取料机型式如下： a）圆形料场桥式刮板取料机（见图1)； b）圆形料场门式刮板取料机（见图2）； c）圆形料场臂式刮板取料机（见图3）； d）条形料场桥式刮板取料机（见图4）； e）条形料场门式刮板取料机（见图5）： f）条形料场臂式刮板取料机（见图6）。
3.2基本参数 3.2.1取料能力
取料机的取料能力应符合表1的规定。
2 JB/T11517--2013
中柱：2- —桥架：3- 一刮板输送系统：4 料耙系统：
5- -行走机构：6— 一轨道系统。
图1
中柱：2- 一门架：3- -刮板输送系统：4- 卷扬提升系统：
行走机构：6 轨道系统。
中
图2 JB/T11517—2013
国
8
不
刮板输送系统：2一 卷扬提升系统：3-支撑架：4- 一中柱：5—配重臂。
图3
—摆动端行走机构：2——桥架：3——刮板输送系统：4——料粑系统；
5——固定端行走机构：6—轨道系统。
图4
5
