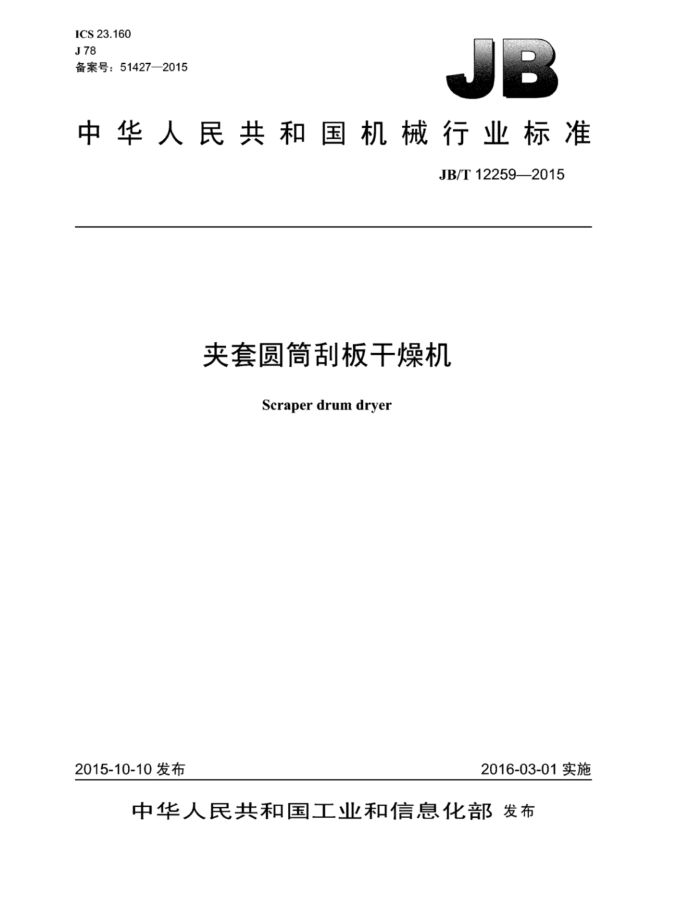

ICS23.160 J78 备案号：51427—2015
中华人民共和国机械行业标准
JB/T12259—2015
夹套圆简刮板干燥机
Seraperdrum dryer
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T122592015
目 次
前言 1 范围
1
规范性引用文件. 3 型号与标记 3.1型号编制... 3.2 型号示例. 4技术要求 4.1 材料 4.2 外观.. 4.3 性能.. 4.4 电气系统安全性能
2
2
4.5 干燥质量 5试验方法 5.1 材料试验 5.2 外观试验... 5.3 性能试验. 5.4 电气系统安全性能试验， 5.5干燥质量试验 6检验规则... 6.1 检验分类. 6.2 出厂检验 6.3 型式检验. 7标志、包装、运输和贮存
3
-
7.1 标志。 7.2 包装... 7..3运输. 7.4贮存..
.6
表1 出厂检验项目， JB/T12259—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业干燥设备标准化技术委员会（CMIF/TC25）归口。 本标准负责起草单位：江苏先锋干燥工程有限公司。 本标准参加起草单位：常州市宇通干燥设备有限公司、中机生产力促进中心本标准主要起草人：谢洪清、查协芳、周裕兆、陆文光、王冉。 本标准为首次发布。
II JB/T12259—2015
5试验方法
5.1材料试验
查验材质证明书，当不能证明材质时，应按相应材料的试验方法进行复验。 5.2外观试验 5.2.1 自测表面和焊缝质量。 5.2.2目测检查干燥机筒体受料表面是否平整。 5.3性能试验 5.3.1干燥机受压元器件的设计按GB150.4一2011中第4章～第9章的规定进行检验。 5.3.2干燥机受压元器件的制造按GB150.4一2011中第10章的规定进行检验。 5.3.3目测检查传动机构裸露部位是否设有安全防护装置。 5.3.4空运转试验：
a）干燥机空运转1h，目测运转状况，耳听杂音： b）起动调速装置，检查干燥受料筒体与螺旋出料装置的运转速度是否可调。
5.3.5刮料板与受料筒体间距试验：
a）试验条件如下：
1）受料筒体组装后： 2）试验机型经空运转试验合格。
b）试验器具如下：
1）柜架水平仪： 2）符合精度要求的量规。
c）操作步骤：由柜架水平仪与量规组成测量仪器，用量规于受料筒体水平圆周表面与刮料板间等
距离测三点，测量时缓慢转动受料简体，记录量规最大测量值。
5.3.6 夹套承压试验：
先将夹套传热装置注满水，然后用液压试验机将装置加压至设计压力1.25倍停机，保压30min，检查无泄漏或异变现象。 5.3.7温度控制与显示偏差试验：
a）自测检查加热系统与料液预热处是否设有温度控制传感器： b）用热电阻与精度不低于0.5℃的测温仪表组成的测量装置，在温度控制点测量，将实测温度值与
仪表显示值进行对比。
5.3.8壳体防护表面温度试验：
干燥机正常连续工作1h，用精度不低于0.5℃的温度测量仪表，分别在壳体保护表面纵向两侧等距离各测三点，记录其最高温度测量值，与室温对比。 5.3.9温度均匀性试验
a）试验条件如下：
1）试验机型经空运转试验合格后： 2）试验在空载状态下进行； 3）加热温度设定值为90℃： 4）试验时，受料筒体运转速度调整为0.5r/mil。
b）操作步骤如下：
1）用精度不低于0.5℃的测量仪表及其支架组成的测量装置，于受料筒体前后两端200mm内
