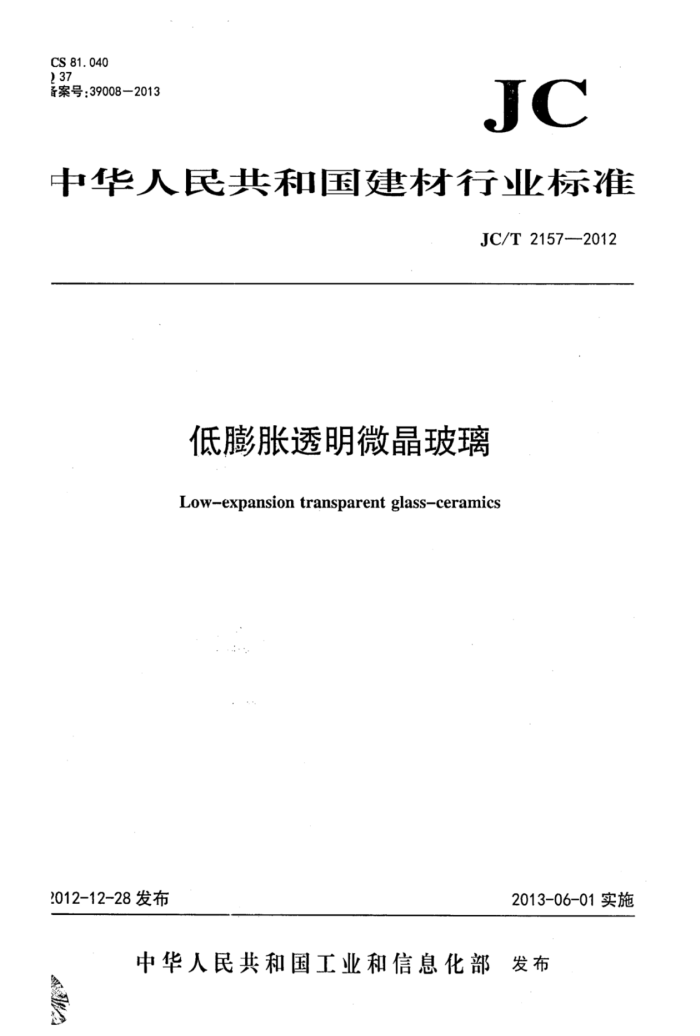

CS 81. 040 2 37 香案号：39008—2013
JC
中华人民共和国建材行业标准
JC/T 2157—2012
低膨胀透明微晶玻璃
Low-expansion transparent glass-ceramics
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 JC/T2157--2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准主要起草单位：晶牛微晶集团股份有限公司。 本标准主要起草人：王长林、刘卫军、相玉水、范丽荣、范海娥、张学敏、李光亮、张春岩、李荣
首、温计格。
本标准为首次发布。 JC/T2157—2012
低膨胀透明微晶玻璃
范围
本标准规定了低膨胀透明微晶玻璃的分类和标记、要求、试验方法、检验规则以及标志、包装、运前和贮存等。
本标准适用于浮法或压延工艺生产的Li20-A120s-Si02系统的低膨胀透明微晶玻璃。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1216-2004外径千分尺 GB/T2680—1994建筑玻璃 离可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射
化及有关窗玻璃参数的测定
GB/T9056—2004金属直尺 GB11614—2009平板玻璃 QB/T2443钢卷尺
分类和标记
:.1分类
按产品外观质量分为A类和B类。 i.2标记
低膨胀透明微晶玻璃按产品名称、分类、规格尺寸、标准编号的顺序标记。 示例：长600mm、宽400mm、厚4mm的A类低膨胀透明微晶玻璃标记为：
低膨胀透明微晶玻璃A类600×400×4JC/T2157—2012
■要求
1.1边长偏差
产品的边长偏差应符合表1的规定。
表1边长偏差
单位为毫米
项目
指标 ±1.5 ±2.0
≤600 >600
边长
1 JC/T2157--2012
表4理化性能
指标 ≥80 无破损无炸裂 ≤4 ≤4
项目可见光透射比“/% 抗冲击性能
热稳定性耐酸性/% 耐碱性/%
仅针对厚度不大于8mm的产品，产品厚度大于8mm的由供需双方商定。
5试验方法
5.1边长偏差
用符合GB/T9056一2004规定的分度值为1mm的金属直尺或用符合QB/T2443规定的分度值为 1mm的钢卷尺，在各边的中部分别测量两平行边的距离。实测值与公称尺寸的差值即为边长偏差。 5.2对角线差
用符合QB/T2443规定的分度值为1mm的钢卷尺测量两条对角线长度，其差的绝对值即为对角线差。 5.3厚度偏差、厚薄差
用符合GB/T1216一2004规定的分度值为0.01mm的外径千分尺测量四边厚度。测量每边厚度时，距边缘约15mm向内各取一点，在两点中均分其余3点，如图1所示。同一块试样上实测值与公称厚度的最大偏差值即为厚度偏差，最大测量值与最小测量值之差即为厚薄差。
图1 测量厚度偏差、厚薄差示意图
5.4.弯曲度
按GB11614—2009中6.6的规定测定。 5.5外观质量
按GB11614一2009中6.5的规定测定。 5.6可见光透射比
取3片试样，按GB/T2680一1994的规定测定，以3个试样的平均值作为试验结果。
3
