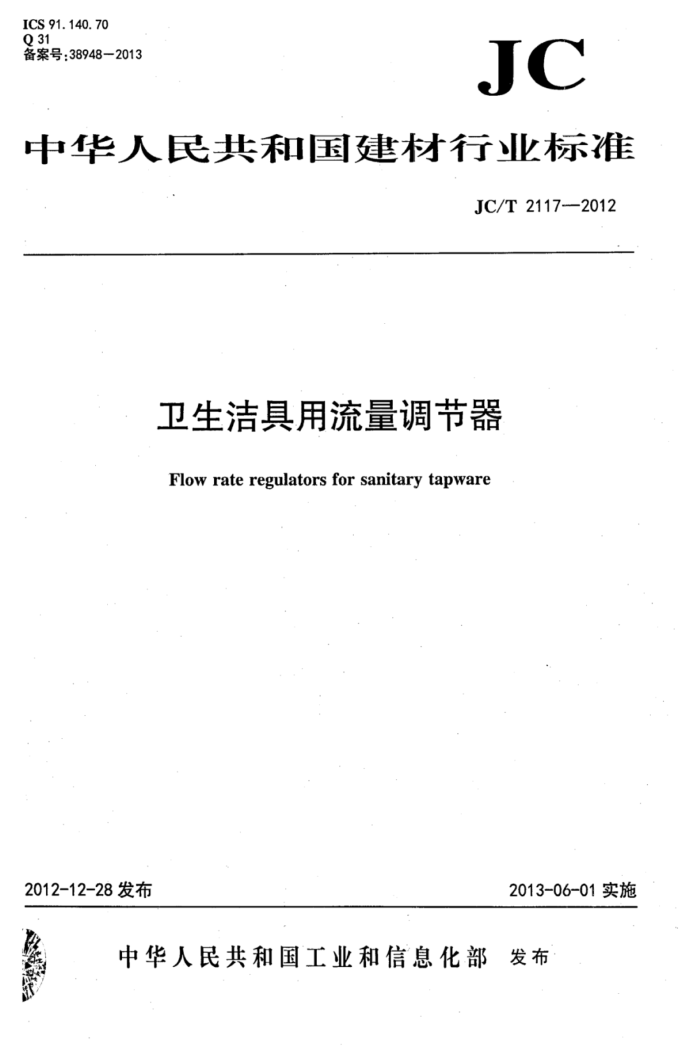

ICS 91.140. 70 Q 31 备案号：38948—2013
JC
中华人民共和国建材行业标准
JC/T 21172012
卫生洁具用流量调节器
Flow rate regulators for sanitary tapware
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部发布 中 华人民共和国建材行业标准卫生洁具用流量调节器
JC/T 2117—2012
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×12301/16印张1字数28千字 2013年5月第一版2013年5月第一次印刷
印数1—400定价22.00元
书号：155160·160
* 编号：0815
网址：www.standardcnjc.com电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T2117—2012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口。 本标准起草单位：中国建筑卫生陶瓷协会、国家建筑材料工业建筑五金水暖产品质量监督检检验测
试中心、厦门松霖科技有限公司、中宇建材集团有限公司、申鹭达股份有限公司、辉煌水暖集团有限公司、广东彩洲卫浴实业有限公司、厦门市易洁卫浴有限公司。
本标准主要起草人：吕焱、缪斌、王巍、史红卫、陈斌、蔡吉林、洪建城、王建业、谢海赞、谭仲平。
本标准为首次发布。 JC/T2117—2012
卫生洁具用流量调节器
1范围
本标准规定了卫生洁具用流量调节器（以下简称流量调节器)的术语和定义、材料、连接尺寸要求、 技术要求、试验方法、检验规则以及标志、标识、包装、运输和贮存等。
本标准适用于安装在水嘴出水口处，工作压力在0.05MPa～0.5MPa，工作温度不大于70℃的各类流量调节器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1176铸造铜合金技术条件 GB/T1414普通螺纹管路系列 GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划 GB/T3287可锻铸铁管路连接件 GB/T5231加工铜及铜合金牌号和化学成分 GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T10125-1997人造气氛腐蚀试验盐雾试验 GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范 HG/T3097橡胶密封件 —110℃热水供应管道的管接口密封圈材料规范
3术语和定义
下列术语和定义适用于本文件。
3.1
流量调节器flowrateregulator 安装在水嘴出水口，能够改变水嘴流量的装置。分为两种：一种是带引气口的流量调节器，调节器
在工作时，喷射水流中有气泡：另一种是不带引气口的流量调节器，调节器在工作时，喷射水流中没有气泡。 3. 2
球形接头流量调节器balljointflowrateregulator 通过球形接头连接到水嘴出水口的流量调节器。
3. 3
流量名义值nominalvalueofflowrate 动态水压为0.3MPa下流量调节器的设计流量。 JC/T2117—2012 4 材料
4.1 与饮用水直接接触的流量调节器材料，应符合GB/T17219的要求。 4.2铜材质应符合GB/T1176或GB/T5231的规定。 4.3 橡胶材质应符合GB/T21873和HG/T3097的规定。 4.4 塑料材质应符合本标准产品性能的要求。
5 连接尺寸要求
连接尺寸要求见附录A。
6 技术要求
6.1加工质量 6.1.1产品主体不得有裂纹和气孔缺陷，表面不得有锋利的锐角。 6.1.2连接螺纹应符合GB/T1414中的相关规定，螺纹表面不应有凹痕、断牙、表面粗糙度R。不大于 3.2 μm。 6.1.3有流量分级的产品应有永久性流量级别标志。 6.1.4按照7.1.4进行盐雾试验后，流量调节器涂、镀层表面质量应达到9级要求。 6.2性能要求 6.2.1流量性能
按照7.2.1进行试验，流量调节器流量性能应符合表1的要求。
表1流量调节器流量等级
单位为升每秒
等级 .z A s
流量名义值 0. 15 0. 25 0. 33 0. 42 0. 50 0. 63
范围 0.125≤Q≤0.15 0.225≤Q≤0.25 0.30≤Q≤0.33 0.38≤Q≤0.42 0.48≤Q≤0.50 0.58≤Q≤0.63
c D
注1：流量调节器测得的流量不在上述流量范围内，不进行分级。 注2：流量调节器流量等级由制造商选择。
6.2.2喷射性能 6.2.2.1 无引气口的流量调节器
按照7.2.2.1进行试验，喷射出水流应连续，不应分散或收缩。 6.2.2.2带引气口的流量调节器 2
