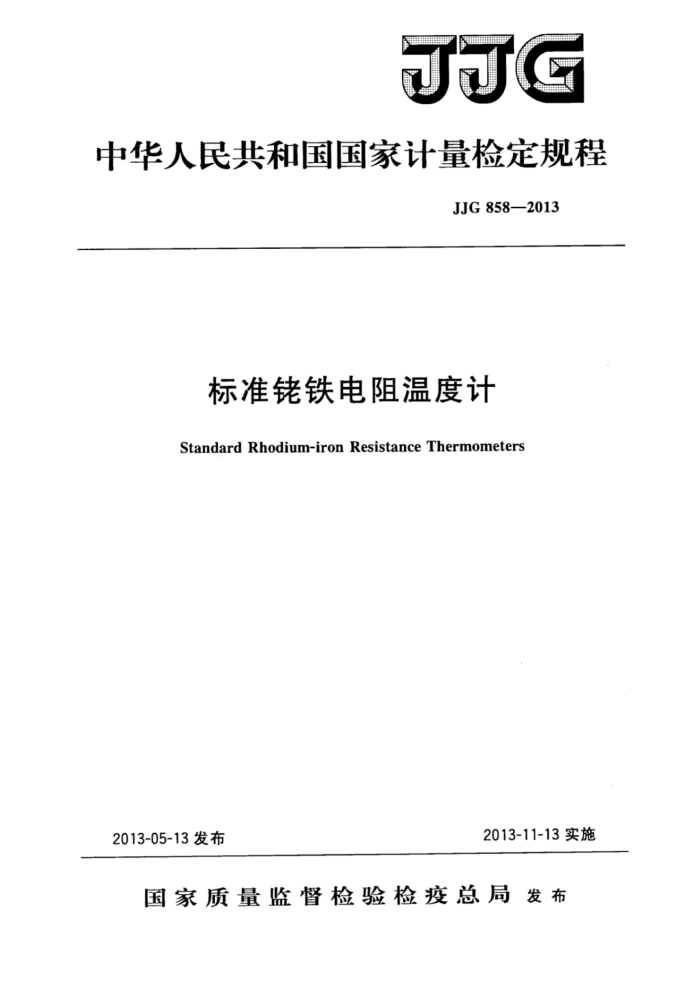

JJG
中华人民共和国国家计量检定规程
JJG858—2013
标准铁电阻温度计
Standard Rhodium-iron Resistance Thermometers
2013-11-13实施
2013-05-13发布
国家质量监督检验检疫总局发布 JJG 858—2013
标准佬铁电阻温度计检定规程
JJG 858—2013 代替JJG858—1994
Verification Regulationof Standard Rhodium-ironResistance Thermometers
归口单位：全国温度计量技术委员会起草单位：中国科学院理化技术研究所
中国计量科学研究院
本规程委托全国温度计量技术委员会负责解释 JJG858—2013
本规程主要起草人：
林鹏（中国科学院理化技术研究所) 邱萍 (中国计量科学研究院）
参加起草人：
张庆庚（中国科学院理化技术研究所）武荷莲（中国计量科学研究院） JJG858—2013
目 髪录
引言 1范围· 2 概述 3计量性能要求 3.1电阻值.. 3.2 自热效应 3.3 两次检定结果之间的差值 3.4 绝缘电阻.. 4 通用技术要求. 4.1尺寸要求… 4.2 温度计外壳· 5计量器具控制 5. 1 检定条件. 5.2 检定项目…. 5.3 检定方法 5.4 检定结果的处理· 5.5 检定周期… 附录A 检定证书与检定结果通知书数据页格式
(I) (1) （1) (2) (2) (2) (2) (2) .(2) (2) (2) (2) (2) .(3) （3) (5 ) (6) (7)
.:
T JJG858—2013
引 言
本规程是根据国际温度咨询委员会（CCT）《ITS-90温标近似技术》英文版 (Technology for approximating the International Temperature Scale of 1990)，结合相关研究文献，对JJG858-1994进行修订的。
与JJG858一1994相比，本规程主要技术变化如下：
-对于送检温度计的稳定性要求，原规程是2mK，现改为3mK，与检定结果
不确定度3mK相一致：
一增加一个铁电阻温度计的结构示意图；增加4.2K时的电阻比值（0.08士0.02）的要求；增加检定点的温度间隔推荐表，原规程只给出检定点数量，未提具体间隔； -原规程对标准组的要求是年稳定度0.5mK，现改为扩展不确定度1mK；增加了首次检定的项目和对应的方法；增加了被检温度计合格指标一览表，便于判断检定结果合格与否； -增加了检定证书与检定结果通知书数据页格式；一增加了检测数据的有效数字表示要求。
JJG858一1994是第一次制定、发布。
Ⅱ JJG858—2013
标准佬铁电阻温度计检定规程
1范围
本规程适用于测量范围为0.65K27.1K的标准铁电阻温度计的首次检定、后续检定和使用中检查。 2概述
标准佬铁电阻温度计（以下简称“温度计”），是由纯加0.5%摩尔铁的合金拉制成细丝，以无应力结构绕制成的一种电阻温度计（见图1），在0.5K～27K温区电阻灵敏度高，长期稳定性好，适用作0.5K27K温区的温度标准。
图1标准铁电阻温度计结构示意图
1一温度计铂外壳；2一穿在玻璃管中的螺旋状铁感温丝
3一焊接至感温丝的铂引线；4一软玻璃密封
由于铁合金是一种稀释合金，铁的含量和分布均匀度对佬铁合金的电阻-温度特性影响明显，因此温度计必须做多点检定。检定数据用最小二乘法做电阻-温度特性的拟合计算，然后再给出电阻-温度分度表。
温度计检定数据常用切比雪夫多项式（1）拟合其电阻-温度关系：
T= ao+ 0 Ca;cos(iarccosr) ao Ca;cos[iarccos(AR+B)]
(1)
T
n
2 -
式中： T
温度，K；
1 JJG858—2013
R- 电阻，2； cOS.T 余弦函数；
-
反余弦函数；绝对值不大于1的变量；
arccos.r
r
A,B- 归一化常数；
拟合方次；
n
a;" 拟合系数。
3计量性能要求 3.1电阻值
温度计在0℃时的电阻值一般为（52十2）Q，4.2K时的电阻值应该为（4.0士 1.0）Q。0℃时电阻值为其他数值的，只要4.2K时的电阻值对0℃时的电阻值之比达到（0.08士0.02），也可使用。 3.2自热效应
温度计在4.2K测量时，通过0.3mA电流的自热效应不应大于0.5mK。 3.3两次检定结果之间的差值
温度计的本次检定结果与上一周期的检定结果之差不应超过3mK。 3.4绝缘电阻
在室温为15℃～25℃，相对湿度不超过80%的环境中，温度计的铂外壳与引线之间的绝缘电阻不应小于20MQ2。
4: 通用技术要求
4.1尺寸要求
温度计外径一般为5mm，长度不超过60mm。四根铂引线的长度不应小于 20mm。 4.2温度计外壳
温度计外壳应平滑，不应有明显变形，有温度计的编号。 5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1检定条件 5.1.1环境条件
检定时的环境温度、相对湿度、电磁干扰和振动等，应满足表1中对检定设备的要求。 5.1.2检定设备
检定时所需的标准器与配套设备见表1。
2 JJG858—2013
表1检定设备
技术要求温区：0.65K~27.1K
序号 1
名 称铁电阻温度计标准组
备注 3支
扩展不确定度：1.0mK，p=0.99
量程：0Q～1002
测温电桥
2
最大允许相对误差：±1×10-5
一等，标称值1Q，10α 相对扩展不确定度：1.5×10-6
含恒温装置
标准电阻
3
多点转换开关
寄生热电势<0.4μV 温区：0.65K~27.1K
4
低温恒温器及
温度波动度：±0.5mK/30min（若只检定1.2K以上，可使用温区为
5
控温仪
1.2K～27.1K的恒温器）
工作电压：100V 0℃±0.05℃
绝缘电阻表冰点槽
6 7
:
5.2检定项目
温度计检定项目见表2。
表2温度计检定项目一览表
使用中检验
后续检定
检定项目
首次检定
+ - - + +
+ + + + +
+
外观检查
绝缘电阻检测 R（O℃）测试电阻-温度特性检定
1
-
+ +
自热效应测定注：“+”表示应检定，“二”表示可不检定。
5.3检定方法 5.3.1外观检查
目视检查温度计外观，应符合4.1和4.2条的要求。 温度计能顺滑地插入5.2mm的温度计阱中。 室温下用数字多用表检查温度计的电阻值，其阻值应稳定，不得有短路或断路
现象。
3
