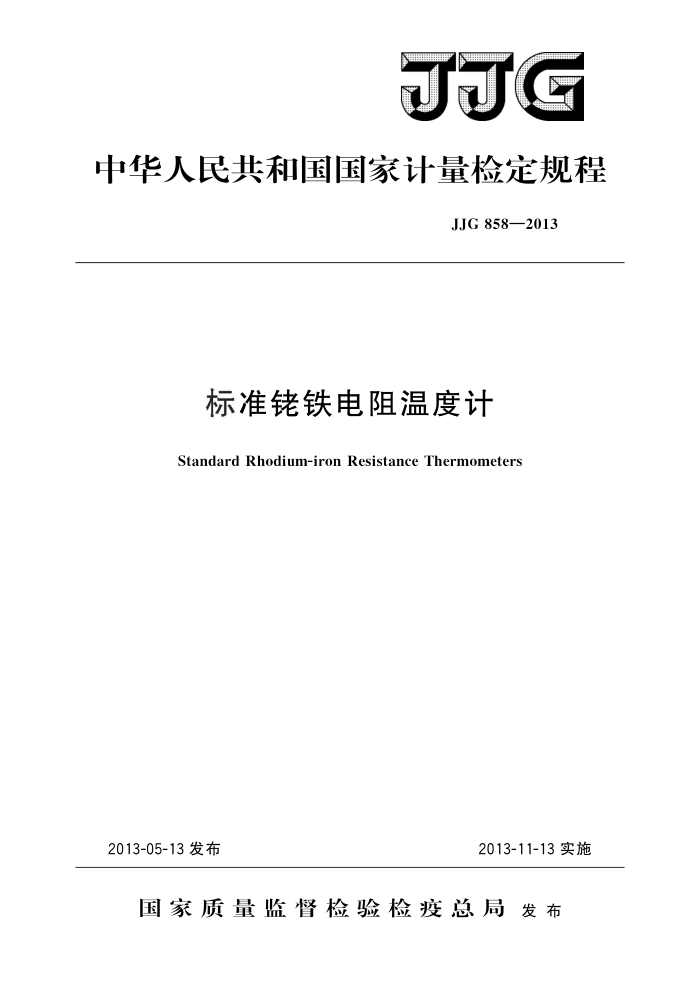

JJG
中华人民共和国国家计量检定规程
JJG858—2013
标准铁电阻温度计
Standard Rhodium-iron Resistance Thermometers
2013-05-13发布
2013-11-13实施
国家质量监督检验检疫总局发布 JJG 858—2013
标准铁电阻温度计检定规程
JJG 858—2013 代替JJG858—1994
Verification Regulation of Standard Rhodium-iron Resistance Thermometers
归口单位：全国温度计量技术委员会
起草单位：中国科学院理化技术研究所
中国计量科学研究院
本规程委托全国温度计量技术委员会负责解释 JJG 858—2013
本规程主要起草人：
林鹏 (中国科学院理化技术研究所) 邱萍 (中国计量科学研究院）
参加起草人：
张庆庚 （中国科学院理化技术研究所）武荷莲 （中国计量科学研究院） JJG858—2013
目 录
引言 1 范围· 2 概述· 3 计量性能要求 3.1电阻值 3.2 自热效应 3.3 两次检定结果之间的差值 3.4绝缘电阻： 4 通用技术要求 4. 1 尺寸要求 4. 2 温度计外壳 5计量器具控制· 5.1检定条件.. 5.2 检定项目· 5.3检定方法· 5.4检定结果的处理· 5.5 检定周期附录A检定证书与检定结果通知书数据页格式
(Ⅱ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (5) (6) (7)
- JJG858—2013
引言
本规程是根据国际温度咨询委员会（CCT）《ITS90温标近似技术》英文版（Tech nologyforapproximatingtheInternationalTemperatureScaleof199o），结合相关研究文献，对JJG858一1994进行修订的。
与JJG858一1994相比，本规程主要技术变化如下：
对于送检温度计的稳定性要求，原规程是2mK，现改为3mK，与检定结果
不确定度3mK相一致；
增加一个铁电阻温度计的结构示意图；增加4.2K时的电阻比值（0.08士0.02）的要求；增加检定点的温度间隔推荐表，原规程只给出检定点数量，未提具体间隔；原规程对标准组的要求是年稳定度0.5mK，现改为扩展不确定度1mK；一增加了首次检定的项目和对应的方法；一增加了被检温度计合格指标一览表，便于判断检定结果合格与否；增加了检定证书与检定结果通知书数据页格式；增加了检测数据的有效数字表示要求。
-
JJG858一1994是第一次制定、发布。
II JJG858—2013
标准佬铁电阻温度计检定规程
1范围
本规程适用于测量范围为0.65K～27.1K的标准铁电阻温度计的首次检定、后续检定和使用中检查。
2概述
标准铁电阻温度计（以下简称“温度计”），是由纯加0.5%摩尔铁的合金拉制成细丝，以无应力结构绕制成的一种电阻温度计（见图1），在0.5K27K温区电阻灵敏度高，长期稳定性好，适用作0.5K～27K温区的温度标准。
图1标准佬铁电阻温度计结构示意图
1一温度计铂外壳；2一穿在玻璃管中的螺旋状铁感温丝
3一焊接至感温丝的铂引线；4一软玻璃密封
由于佬铁合金是一种稀释合金，铁的含量和分布均匀度对铁合金的电阻温度特性影响明显，因此温度计必须做多点检定。检定数据用最小二乘法做电阻温度特性的拟合计算，然后再给出电阻温度分度表。
温度计检定数据常用切比雪夫多项式（1）拟合其电阻温度关系：
T=+> Zaicos(iarccosr)=a+
(1)
a;cos[iarccos(AR+B)] i 1
2 i1
2
式中： T 温度，K；
1 J.JG858—2013
R 电阻，2； cosa 余弦函数； arccosr 反余弦函数；
绝对值不大于1的变量；
a A,B 归一化常数；
拟合方次；拟合系数。
n a
3计量性能要求
3.1电阻值
温度计在0℃时的电阻值一般为（52十2）2，4.2K时的电阻值应该为（4.0土 1.0）Q2。0℃时电阻值为其他数值的，只要4.2K时的电阻值对0℃时的电阻值之比达到（0.08士0.02），也可使用。 3.2自热效应
温度计在4.2K测量时，通过0.3mA电流的自热效应不应大于0.5mK 3.3两次检定结果之间的差值
温度计的本次检定结果与上一周期的检定结果之差不应超过3mK。 3.4绝缘电阻
在室温为15℃～25℃，相对湿度不超过80%的环境中，温度计的铂外壳与引线之间的绝缘电阻不应小于20M2。
4通用技术要求 4.1尺寸要求
温度计外径一般为5mm，长度不超过60mm。四根铂引线的长度不应小于 20 mm。 4.2温度计外壳
温度计外壳应平滑，不应有明显变形，有温度计的编号。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1环境条件
检定时的环境温度、相对湿度、电磁干扰和振动等，应满足表1中对检定设备的要求。 5.1.2检定设备
检定时所需的标准器与配套设备见表1。
2 JJG858—2013 表1检定设备
序号
名藍 称铁电阻温度计标准组
技术要求温区：0.65K27.1K
备注
3支
1
扩展不确定度：1.0mK，力=0.99
量程：0Q～100Q
测温电桥
2
最大允许相对误差：土1×10-6
等，标称值1Q，10Q 相对扩展不确定度：1.5×10-6
3
标准电阻
含恒温装置
寄生热电势<0.4μV 温区：0.65K~27.1K
多点转换开关
4
温度波动度：±0.5mK/30min（若只检定1.2K以上，可使用温区为
低温恒温器及
5
控温仪
1.2K～27.1K的恒温器）
绝缘电阻表冰点槽
工作电压：100V 0℃±0.05℃
6 7
5. 2 检定项目
温度计检定项目见表2。
表2温度计检定项目一览表
检定项目外观检查绝缘电阻检测 R（o℃）测试电阻温度特性检定
首次检定
后续检定
使用中检验
+
+ + + + +
+
+ +
+ +
自热效应测定
注：“十”表示应检定，“一”表示可不检定。
5.3检定方法 5.3.1外观检查
目视检查温度计外观，应符合4.1和4.2条的要求温度计能顺滑地插人5.2mm的温度计阱中。 室温下用数字多用表检查温度计的电阻值，其阻值应稳定，不得有短路或断路
现象。
3
