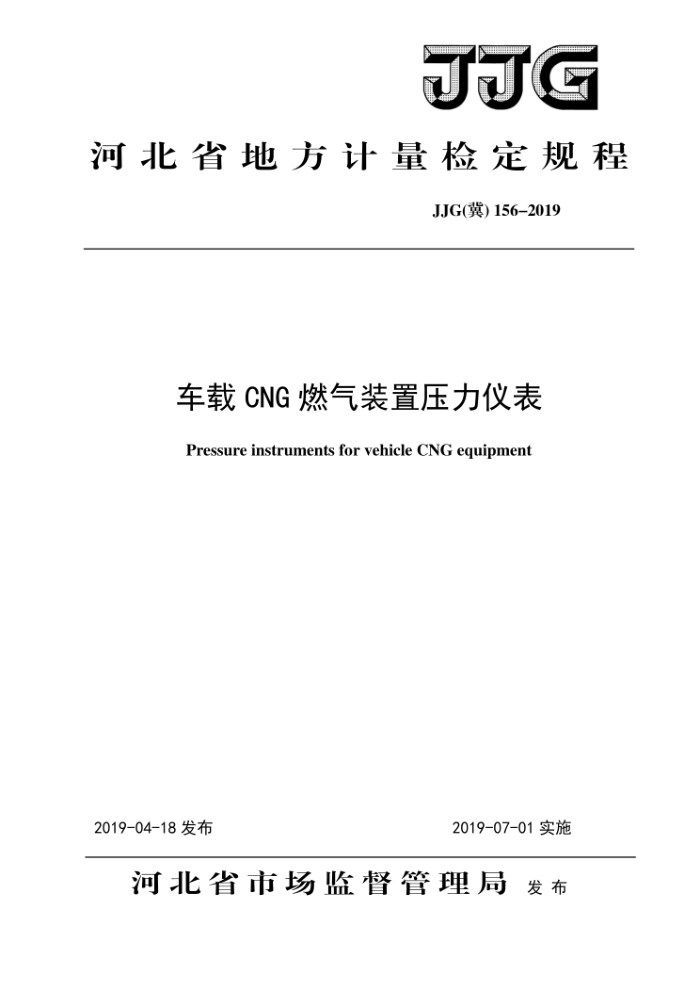

河北省地方计量检定规程
JJG(冀) 156-2019
车载CNG燃气装置压力仪表
Pressure instruments for vehicle CNG equipment
2019-04-18发布
2019-07-01实施
河北省市场医督管理局 发布 JJG(翼)156-2019
车载CNG燃气装置压力仪表
检定规程 Verfication Regulation of
JJG(冀) 156-2019
Pressure instruments for vehicle CNG equipment
归口单位：河北省市场监督管理局主要起草单位：河北省计量监督检测研究院
本规程委托河北省计量监督检测研究院负责解释 JJG(冀)156-2019
主要起草人：
蔡岩魏晓克麻少旭程旭超吴梦渝
（河北省计量监督检测研究院）
(河北省计量监督检测研究院) (河北省计量监督检测研究院）（河北省计量监督检测研究院）（河北省计量监督检测研究院） JJG(冀)156-2019
目 录
引 言： 1 范围· 2引用文献， 3 术语和计量单位· 3.1压缩天然气. 3.2 压缩天然气汽车， .. 3.3 CNG压力表. 3.4 计量单位.. 4 概述 5计量性能要求 5.1 准确度等级及最大允许误差， 5.2 零位误差 5.3 示值误差.. 5.4 回程误差. 5.5 轻敲位移。 5.6指针偏转平稳性 6通用技术要求. 6.1 外观 6.2车内显示装置. 7计量器具控制.. 7.1计量器具控制. 7.2标准器及其它设备 8 检定项目和检定方法 8.1检定项目.. 8.2 外观， 8.3计量性能检定.. 8.4车内显示装置. 9 检定结果 10检定周期，附录A车载燃气装置压力仪表检定规程检定记录（式样）附录B检定结果（内页）（式样）
.
?
2
L
?
2
. 2
3
4
T
3
3
4
4
4
4
.5
6
1 JJG(冀)156-2019
附录C 检定结果通知书（内页）（式样）附录D 车载燃气装置压力仪表示值误差测量不确定度评定 ......···.......·..8
II JJG(冀)1562019
引言
JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、 JF1059《测量不确定度评定与表示》共同构成本规程制定工作的基础性系列规范。
本规程的主要技术内容参考了国家计量检定规程JJG52-2013《弹性元件式一般压力表、压力真空表和真空表》、国家标准GB/T1226-2017《一般压力表》 和国家计量技术规范JJF1328-2013《带弹簧管压力表的气体减压器校准规范》。
本规程是首次制定的河北省地方计量检定规程。
ⅢI JJG(冀)156-2019
车载CNG燃气装置压力仪表检定规程
1范围
本规程适用于CNG车辆所配备的燃气装置（以下简称CNG系统）上压力仪表（以下简称CNG压力表）的首次检定、后续检定及使用中检查 2引用文献
JJG52-2013弹性元件式一般压力表、压力真空表和真空表检定规程 JJF1328-2013带弹簧管压力表的气体减压器校准规范 GB/T1226-2017一般压力表凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1压缩天然气compressednaturalgas
压缩天然气（CNG）由气态天然气压缩制成，是一种燃料用天然气。作为石油替代能源，压缩天然气具有清洁、环保和经济的特性。 3.2压缩天然气汽车CNG-poweredvehicles
压缩天然气汽车是指以压缩天然气替代常规汽油或柴油作为汽车燃料的汽
车。 3.3 CNG压力表CNGpressuregauges
CNG压力表指燃气驱动车辆的燃气装置上配置的压力仪表。 3.4计量单位
CNG压力表使用的法定计量单位为Pa（帕斯卡），或是它的十进倍数单位： kPa、MPa等。 4概述
CNG压力仪表包括压力表及相应的显示部分。压力表一般股安装在加气口附
近，用于指示车辆储气罐内燃气的压力，相应的电子显示部分一般安装在驾驶室仪表盘上。 5计量性能要求 5.1准确度等级及最大允许误差
CNG压力表的准确度等级及最大允许误差应符合表1规定
1 JJG(冀)156-2019
表1CNG压力表准确度等级及最大允许误差
最大允许误差/%
零位
准确度等级(级)
测量上限的 (90~100)%
其余部分
带止销 2. 5 4. 0
不带止销 ±2.5 ±4. 0
2. 5 4. 0
±2.5 ±4. 0
±4. 0 ±4. 0
注：CNG压力表最大允许误差应按其量程百分比计算 5.2零位误差 5.2.1带有止销的CNG压力表，在无压力时，指针应紧靠止销，“缩格”应不得超过表1所规定的最大允许误差的绝对值， 5.2.2没有止销的CNG压力表，在无压力时，指针应位于零位标志内，零位标志应不超过表1所规定的最大允许误差绝对值的2倍。 5.3示值误差
CNG压力表的示值误差应不超过表1所规定的最大允许误差。 5.4回程误差
在测量范围内，CNG压力表的回程误差应不大于最大允许误差的绝对值。
5.5轻敲位移
轻敲表壳前与轻敲表壳后，CNG压力表的示值变动量应不大于最大允许误差绝对值的1/2。 5.6指针偏转平稳性
在测量范围内，指针偏转应平稳，无跳动和卡针现象。 6通用技术要求 6.1外观 6.1.1外观结构
CNG压力表应装配牢固，无松动现象：其可见部分应无明显的瑕疵、划伤，连接件应无明显的毛刺和损伤。 6.1.2标志
CNG压力表应有如下标志：产品名称、计量单位和数字、出厂编号、测量范围、准确度等级和制造商名称或商标等。 6.1.3指示装置
a)CNG压力表表面玻璃应无色透明，不得有妨碍读数的缺陷或损伤； b)CNG压力表分度盘应平整光洁，数字及各标志应清晰可辨； c)CNG压力表指针指示端应能覆盖最短分度线长度的1/3~2/3：
2
