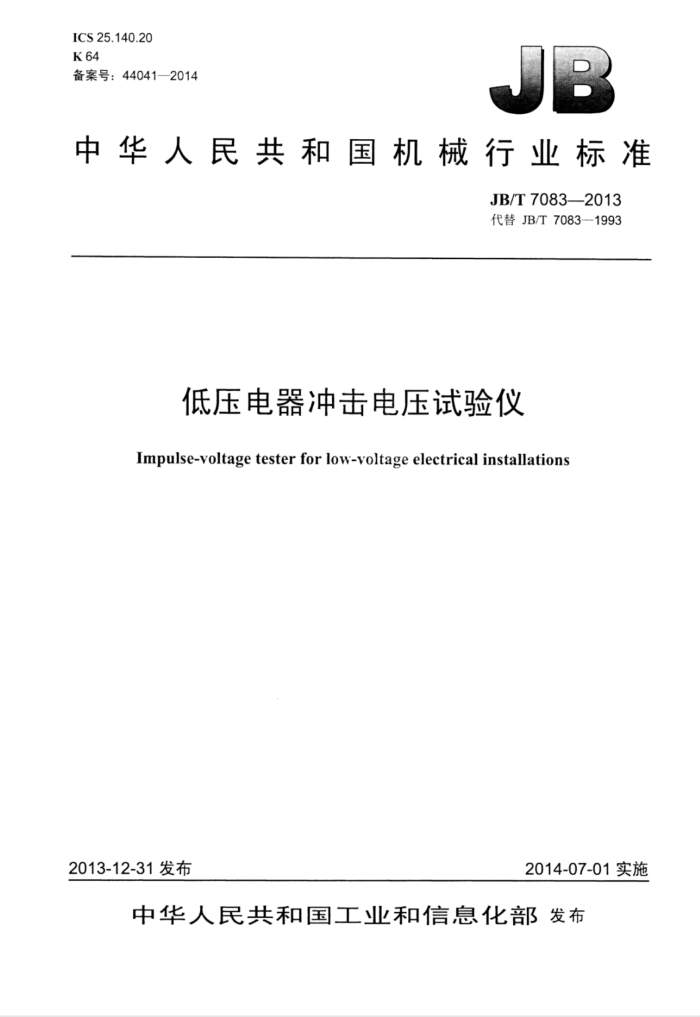

ICS25.140.20 K64 备案号：44041—2014
中华人民共和国机械行业标准
JB/T7083—2013 代替JB/T7083--1993
低压电器冲击电压试验仪
Impulse-voltage tester for low-voltage electrical installations
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T7083-2013
目 次
前言 1 范围. 2 规范性引用文件 3基本参数.. 4技术要求. 4.1一般要求... 4.2安全要求. 4.32 外观质量 4.4输出冲击电压峰值检测准确度。 4.5 冲击电压峰值的存储时间。 4.6 跃落试验 4.7 电源开关 5试验方法 5.1 试验条件和仪器设备的要求 5.2 外观质量检查. 5.3 标志检查 5.4 冲击电压波形参数测量 5.5 输出冲击电压峰值检测准确度测量 5.6 冲击电压峰值的存储时问测量 5.7 负载试验 5.8 输出短路试验.. 5.9 抗干扰试验 5.10 泄漏电流测量 5.11 绝缘电阻测量和介质强度试验 5.12 跌落试验 5.13 接地检查 5.14P 内部结构、电路联接检查 5.15电源联接检查 6检验规则 7标志、包装、运输及贮存 7.1标志 7.2文件... 7.3包装运输及贮存保修期限
8 JB/T7083—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7083—1993《低压电器冲击电压试验仪》，与JB/T7083—1993相比主要技术变化如
下：
将原标准主题内容与适用范围中“满足GB1497规定”修改为“交流50Hz、额定电压1200V 及以下或直流额定电压1500V及以下”（见第1章）； -将原标准冲击电压试验仪的安全应符合GB4793"修改为"应符合GB4793.1一2007”（见4.2.1）：一将原标准中“泄漏电流值应不大于5mA”修改为“泄漏电流值应不大于0.5mA”（见4.2.3）；将原标准中“接地端子或接地插脚与要求连接在其上的零件之问的电阻值应不大于0.5Q”修改为“接地端子或接地插脚与要求连接在其上的零件之问的电阻值应不大于0.1Q”［见 4.2.5c)]: 将原标准中冲击耐压试验仪各部件问的爬电距离和电气问隙“应符合GB4793第9.5条的规定” 修改为“应符合GB4793.1—2007中6.7.1的规定”（见4.2.7）一增加了电源插座及连接电网的电源插头的型式尺寸应符合的标准的规定［见4.2.8a）、c) 一在5.5中增加了对冲击峰值电压表的要求；一将原标准中“制造商名或商标”修改为“制造商名称和厂址”［见7.1e）：一将原标准中“运输及则存应符合有关规定”更改为“应符合GB/T13384及JB/T9329的规定”（见
7.3)。 本标准由中国机械工业联合会提出。 本标准由全国电动工具标准化技术委员会（SAC/TC68）归口。 本标准起草单位：上海电动工具研究所。 本标准主要起草人：蔡夏水、张玉、李海英、陈菲、周炯。 本标准于1993年10月首次发布，本次是第一次修订。
II JB/T7083—2013
低压电器冲击电压试验仪
1范围
本标准规定了低压电器冲击电压试验仪的基本参数，技术要求，试验方法，检验规则，标志、包装、 运输及贮存和保修期限。
本标准适用于额定输出冲击电压波峰值为30kV及以下，对交流50Hz、额定电压1200V及以下或直流额定电压1500V及以下的低压电器进行冲击电压试验的冲击电压试验仪（以下简称冲击电压试验仪）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1002家用和类似用途单相插头插座型式、基本参数和尺寸 GB3100 国际单位制及其应用 GB3101有关量、单位和符号的一般原则 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T11918工业用插头插座和耦合器第1部分：通用要求 GB/T13384机电产品包装通用技术条件 JB/T9329 仪器仪表运输、运输贴存基本环境条件及试验方法
3基本参数
3.1冲击电压试验仪按输出冲击电压峰值划分为1kV、2.5kV、5.0kV、10kV、20kV、30kV六个规格。 3.2输出标准冲击电压波的参数： 3.2.1标准冲击电压波为模拟雷电冲击全波。标准雷电冲击全波的参数见图1，视在波前时间T，为 1.2uS，视在半波峰值时间T2为50μS。
UIUmax
1.0 0.9
0.5 0.3
N
T2
说明： T,=1.67 T。
图1 JB/T7083—2013
3.2.2输出冲击电压波的容许偏差如下：
a）标准冲击波与实测冲击波的偏差：
波前时问：土30%；半峰值时间：土20%。
b）准确测量时，峰值附近的过冲和叠加振荡，允许单个波峰的幅值不超过峰值的5%。
4技术要求
4.1一般要求 4.1.1冲击电压试验仪能在下列环境条件下正常使用：
a）最高环境空气温度不超过40℃，不低于5℃； b）大气压力：70.0kPa～106.0kPa c）空气相对湿度：20%～80%。
4.1.2冲击电压试验仪输入电压和频率：
a）单相交流额定电压：220V，允差土10%； b）单相交流额定频率：50Hz士1Hz。
4.2安全要求 4.2.1冲击电压试验仪的安全，除必须满足本标准的规定外，其余皆应符合GB4793.1一2007中规定的I类电子仪器的要求。 4.2.2冲击电压试验仪应设计制造成具有良好的防止电击的保护：
a）可触及的金属零件或部件不应带电，其带电零件、组件必须用被覆材料或绝缘材料防护； b）各种操作轴不允许带电： c）用来控制带电源电压的元件或组件的外部旋钮、手柄等应用绝缘材料制成。
4.2.3冲击电压试验仪电源的任何一极流向仪器可触及表面的泄漏电流值应不大于0.5mA。 4.2.4冲击电压试验仪应具有足够的绝缘电阻和介质强度：
a）冲击电压试验仪电源输入线与外壳之问的绝缘电阻值应不小于2MQ： b）冲击电压试验仪电源输入线与外壳之问应能承受电压为1.5kV、波形为实际正弦波、频率为
50Hz的试验电压1min而不发生击穿或闪络： c）输出高压端对仪器外露金属机壳部分（机壳与内部线路没有电气连接状态）应能经受工频电压
有效值为仪器额定输出电压70%值，历时0.5s。 注：绝缘电阻和介质强度试验时，与绝缘并联的电阻器和其他元器件可以开路。
4.2.5冲击电压试验仪在绝缘失效时会带电的可触及金属零件应永久地、可靠地连接在仪器内部接地端子或仪器进线座的接地插脚上，并符合如下要求：
a）接地联接件不应使用无螺钉的接线端子； b）接地端子的所有零件应不会由于这些零件与接地导线的铜或任何其他金属相接触而产生腐蚀： c）接地端子或接地插脚与要求联接在其上的零件之问的电阻值应不大于0.1Q： d）接地端子或接地插脚附近应标志清晰、耐久的接地符号，且该符号不能标记在诸如螺钉之
类的可拆卸的部件上。
4.2.6冲击电压试验仪的内部结构、电路联接应符合如下要求：
a）应能防止联接到电网电源或与此等效的电路中去的电路部件与可触及导电体之问的绝缘因导线、
螺钉等意外松动而短路： b）承受机械应力的导线联接点的强度不应仅依靠焊接；
2 JB/T7083—2013
c）固定后盖、底板等的螺钉长度不能危及可触及零件与带电零件之问的爬电距离和电气问隙减小
到本标准规定值以下，接线端子、螺钉、盖板螺钉、手柄及旋钮紧固螺钉应拧入金属螺母或金属件中；
d）对决定电气问隙和爬电距离的可换部件应作标记： e）不充许可触及零件与带中性线的电源电路作内部联接： f）在正常工作时，要开启罩盖而使由1kV以上电压的部件成为可触及件时，罩盖和可触及件都要
有防电击警示标志。
4.2.7冲击电压试验仪各部件间的爬电距离和电气问隙应符合GB4793.1一2007中6.7.1的规定。 4.2.8与电网电源直接联接的部件应符合如下要求：
a）冲击电压试验仪上的电源插座应符合GB/T11918和GB1002的规定： b）联接冲击电压试验仪和电网电源的软线必须选用三芯线，其中一芯黄绿双色线只许接到接地端
上，软线的长度应不少于2.5m； c）冲击电压试验仪联接电网的电源插头的型式尺寸应符合GB/T11918和GB1002的规定。
4.3外观质量 4.3.1冲击电压试验仪的外壳应无明显缺损，外壳的涂层应无起层和剥落现象。 4.3.2冲击电压试验仪的外壳应无锐利。 4.3.3冲击电压试验仪面板上的各种量与单位的文字符号应符合GB3100和GB3101，印刷或刻字应清楚明显，不易擦掉。 4.4输出冲击电压峰值检测准确度
在额定电压下，冲击电压试验仪的输出冲击电压峰值检测准确度偏差应不大于土3% 4.5冲击电压峰值的存储时间
冲击电压试验仪在额定输出电压下，当峰值电压采样后，其指示值应维持不变。如指示值缓慢衰减，一般在5s内峰值衰减不大于显示值的1%。 4.6跌落试验
冲击电压试验仪应具有足够的机械强度，零部件的紧固和电气联接应安全可靠，内部连线不应损伤其绝缘，能承受5.12规定的跌落试验。
试验后，仪器应经受4.2.4规定的介质强度试验，带电零件不应变成可触及零件，外壳不应有明显裂纹，绝缘不应损伤、松动或脱落。 4.7电源开关
冲击电压试验仪必须装置电源开关，并应符合如下要求： a）电源开关断开时，仪器所有部件与电源各极都应断路，但不能切断保护接地系统的电路： b）电源开关应有足够的分断能力； c）电源开关的接通位置和断开位置应标记清楚，不能只用信号灯作指示。
5试验方法
5.1试验条件和仪器设备的要求 5.1.1试验的环境条件应符合如下要求：
3 JB/T7083—2013
a）环境空气温度：（20土2）℃： b）相对湿度：45%～75%； c）大气压力：86kPa106kPa。
5.1.2试验电源应符合如下要求：
a）额定交流电压：220V，允差土1%： b）额定频率：50Hz士1Hz。
5.2外观质量检查
用目测检查。 检查结果应符合4.3的规定。
5.3标志检查
用目测法和下列试验检查。 先用一块没过水的湿布擦拭标志15s，再用一块浸过汽汕的湿布擦拭标志15s后，标记仍应易于
辨认。
检查结果应符合4.2.6d）、4.2.6f)、4.3.3、4.7c）的规定。 5.4 4冲击电压波形参数测量
测量电路如图2所示。
示波器或峰值电压表
冲击电压试验仪
分压器
一
图2
检测仪器设备要求： a）冲击波形检测的时问参数的测量误差应不大于土4%，示波器的垂直刻度因数稳定，其误差不
大于2%，时标稳定，其误差不大于2%；输入阻抗为大于1MQ和不大丁50pF。 b）分压器测量系统的分压器为纯电阻型分压器，在不过分增加冲击电压发生器负载前提下，选用
电阻值较低的分压器，电阻值一般为2kQ～20kQ，分压器高压端采用屏蔽电极，分压器高低压臂应选用同种规格的材料，分压比应是稳定的，其误差应不超过0.2%：分压器的响应特性，要求其方波响应时问不超过0.2μs。
c）试品的电容量不超过仪器内调波电容量的10%可以不接试品检测，如果被试品的电容值大于调
波电容值的10%，则必须带试品或接等效电容作试品后检测。 d）高压引线长度不大于2m。 输出单极性雷电波的冲击电压试验仪应在产品提供的有效输出范围的上、下限各检一点，具有正负
极性的输出冲击电压试验仪应与单极性输出一样，两个极性分别测量。
测量结果应符合3.2的规定。 5.5输出冲击电压峰值检测准确度测量
测量电路如图2所示。 冲击试验用峰值电压表应为专为测量冲击电压设计的冲击峰值电压表或采取了适当防护措施的通
用峰值电压表，其准确度要达到1级。用于刻度因数例行校验的内部或外部校正器的被显示校验信号的 4 JB/T7083—2013
误差不应超过0.5，校正仪输入阻抗为大于1MQ和不大于50pF。当只有一个校验电压（零电压除外）时，线性度应不大于1。两次校验期间，刻度因数的变化不应超过1。峰值电压表在复位前指示值应维持不变，如指示值缓慢衰减，则衰减不大于显示值的0.5%时的时间应大于5s。
分压器测量系统要符合5.4b）要求：高压引线长度不大于2m：在产品提供的试验范围内：测量冲
击电压试验仪的峰值电压测量相对误差。
测量结果应符合4.4的规定。 5.6 6冲击电压峰值的存储时间测量
在5.5的条件下，检查5s之问冲击电压试验仪的峰值电压测量衰减值与校正的误差。 检查结果应符合4.5的规定。
5.7负载试验
按图2测量电路，外接等效电容量为仪器的调波电容值的10%条件下，考核冲击电压试验仪输出
电压的峰值应不小于仪器额定输出电压。 5.8输出短路试验
输出短路试验是为考核冲击电压试验仪在输出端短路的条件下仪器承受能力。 仪器先调置在能输出额定冲击电压条件下，再把高压输出端与试验接地端短接，冲击问隔时问不小
于5s，冲击三次后，仪器恢复到正常试验条件后应能正常工作。 5.9抗干扰试验
把冲击电压试验仪的分压器高电位端悬空或短接在分压器接地端。仪器的峰值电压指示值的干扰水平应低于0.5% 5.10泄漏电流测量
测量电路如图3所示。
图3
仪器应置于绝缘台面上，在1.1倍额定电压下工作，预热15min，使温度趋于平衡。 测量时，应采用隔离变压器向仪器供电，依次测量电源插头的每一极与可触及金属零件（包括接地
端子）之间的泄漏电流值。
测量结果应符合4.2.3的规定。 5.11绝缘电阻测量和介质强度试验 5.11.1绝缘电阻测量
在电源电路包括与此等同的电路与外部可触及的所有其他电路、机壳之间，施加500V直流电压稳定5s后测量绝缘电阻。
测量结果应符合4.2.4a）的规定。
