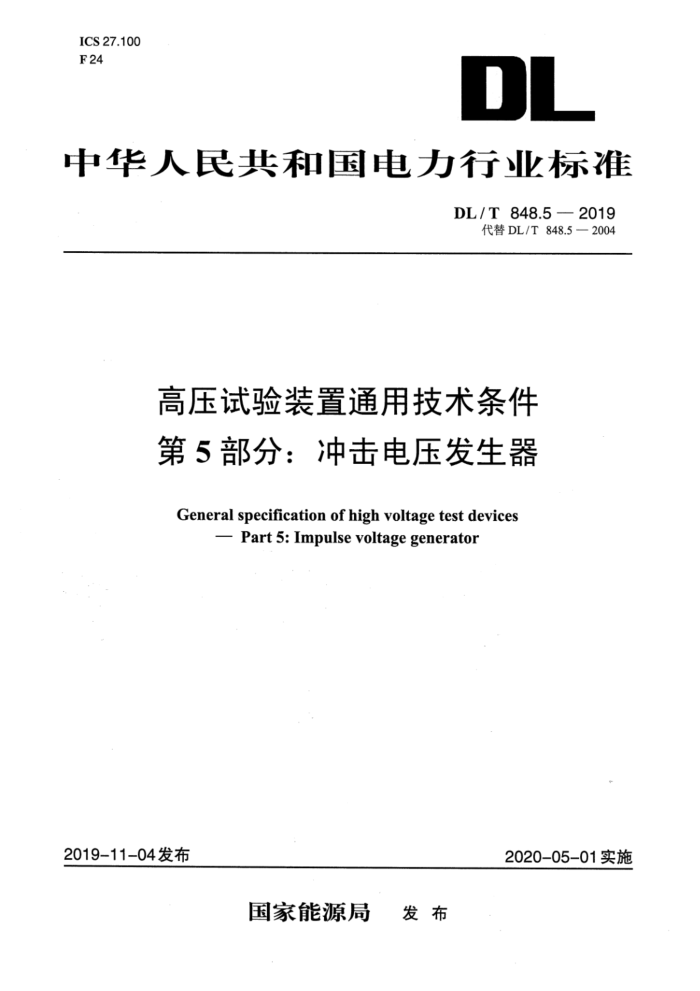

ICS 27.100
F24
DL
中华人民共和国电力行业标准
DL/T 848.5 —2019
代替DL/T 848.5—2004
高压试验装置通用技术条件
第5部分：冲击电压发生器
General specification of high voltage test devices
— Part 5: Impulse voltage generator
2019-11-04发布
2020-05-01实施
国家能源局 发布
DL/T848.5—2019
高压试验装置通用技术条件
第5部分：冲击电压发生器
1 范围
本部分规定了冲击电压发生器的技术要求、试验方法、检验规则，标识和随行文件以及包装、运输、防护和贮存等要求。
本部分适用于冲击电压发生器的制造、使用和检验。冲击电压发生器标称电压和能量系列参见附录A。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 5169.16电工电子产品着火危险试验 第16部分：试验火焰50W水平与垂直火焰试验方法GB/T 11023高压开关设备六氟化硫气体密封试验方法
GB/T16896.1高电压冲击测量仪器和软件 第1部分：对仪器的要求
GB/T 16896.2高电压和大电流试验测量用仪器和软件 第2部分：对冲击电压和冲击电流试验用软件的要求
GB/T 16927.1高电压试验技术 第1部分：一般定义及试验要求GB/T 16927.2高电压试验技术 第2部分：测量系统GB 26861—2011 电力安全工作规程 高压试验室部分GB 50260电力设施抗震设计规范JB/T9641 试验变压器
3术语和定义
下列术语和定义适用于本部分。
3.1
冲击电压impulse voltage
迅速上升到峰值然后缓慢下降到零的非周期瞬态电压。注：对于特殊目的，可采用波前近似线性上升或瞬态振荡或近似矩形的冲击波。
3.2
雷电冲击电压lightning impulse voltage波前时间小于20μs的冲击电压。
3.3
标准操作冲击电压standard switching impulse voltage具有波前时间为250μs和半峰值时间为2500μs的冲击电压。
3.4
标准雷电冲击电压standard lightning impulse voltage
具有波前时间为1.2μs和半峰值时间为50μs的光滑的雷电冲击全波。
