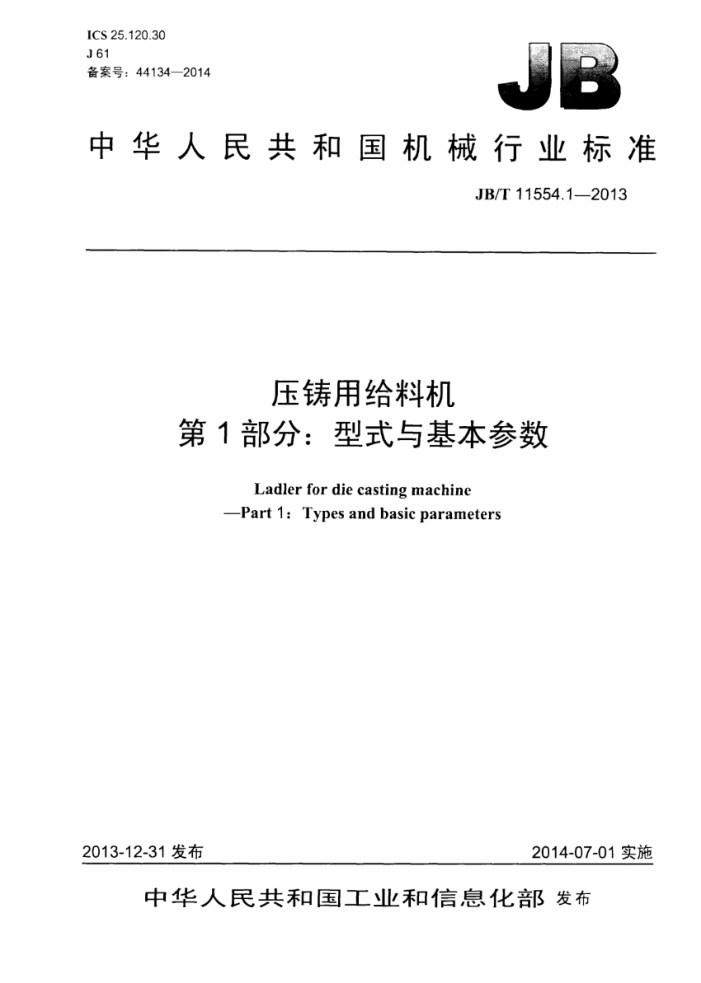

ICS 25.120.30 J61 备案号：44134—2014
中华人民共和国机械行业标准
JB/T11554.1—2013
压铸用给料机
第1部分：型式与基本参数
Ladlerfordiecastingmachine Part1:Typesandbasicparameters
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T11554.12013
目 次
前言.
II
范围规范性引用文件
1 2
3术语和定义 4型式. 5基本参数.. 6型号.. 表1压铸用单臂式给料机基本参数表2压铸用五连杆式给料机基本参数表3压铸用横梁式给料机基本参数 JB/T11554.12013
前言
JB/T11554《压铸用给料机》分为两个部分：
第1部分：型式与基本参数；第2部分：技术条件。
本部分为JB/T11554的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：佛山市南海区盐步宗炫压铸设备厂、东莞宜安科技股份有限公司、广东雄新压铸
有限公司、创金美（深圳）科技有限公司、深圳领威科技有限公司。
本部分主要起草人：林重光、林品瑄、杨晓娟、李卫荣、王洪飞、单巍魏、刘相尚。 本部分为首次发布。
II JB/T11554.1—2013
压铸用给料机 第1部分：型式与基本参数
1范围
JB/T11554的本部分规定了压铸用给料机型式与基本参数。 本部分适用于与卧式冷室压铸机配套使用的给料机（以下简称给料机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3000 ）铸造设备型号编制方法
3术语和定义
下列术语和定义适用于本文件。
3.1
给料机ladler 与压铸机配套联动，用于将熔融金属输送到压铸机压射室的自动化设备。
3.2
料勺dipper 用于罩熔融金属液的容器。
3.3
给料量 material weight 根据压铸零件的重量来选用的给料量，一般由给料勺的规格大小来确定。
3.4
给料精度 accuracyfor deliveringmaterial 每次给料量相对予标准给料量的误差值。
3.5
取料口尺寸 size of dipping hole 熔化设备中盛装合金熔液并承受一定熔化温度的容器的内径。
3.6
给料周期 ladlingcycle 给料机完成一个完整工作循环所耗用的时问。
3.7
取料深度 distancebetweenfurnaceand liquid level 料勺从压铸机的射料中心运行到可取液面的有效距离。
4 型式
给料机按结构可分为单臂式、五连杆式和横梁式三种型式。
1 JB/T11554.1—2013
5 基本参数
5.1 给料机的主参数是给料量， 即料勺每次取铝液的重量 5.2 单臂式给料机基本参数应符合表1的规定。 5.3 五连杆式给料机的基本参数应符合表2的规定 5.4 横梁式给料机的基本参数应符合表3的规定。
表1 压铸用单臂式给料机基本参数
参数名称纶料量（AI) kg 0.3 ~2 1.0~3.5 1.5 ~4.5 2.5~8.0 适用压铸机 kv 1000~2000 2000~4500 5 000~6300 6500~9000 10000~12500 13 000~16 500
参 数值
12 ~20
8~12
给料精度给料周期 s (max) 取料山尺寸 mm (min) 450
料勺容量的±2% 18
12
15 480 350
38 800 500
20 550 450
38 650 450
550 350
350
取料深度 mm (max)
注：给料机生产商可根据市场雷求对基本参数进行适当调整。
表2 压铸用五连杆式给料机基本参数
参数名称给料量（AI） kg 0.3 ~3.5 2.5 ~8.0 12 ~15 12 ~20 15 ~25 25~35 适用压机 k.v 1000~4500 5000~10000 12 500
参 数 值
16 000 20000~25000 ≥30 000
给料精度给料周期 s (max) 取科口尺寸 mm (min) 480 取料深度 mm (max)
料勺容量的±2%
35 850 500
40 1 000 550
15
18 550 450
30 800 500
50 1 100 650
350
注：给料机生产商可根据市场需求对基本参数进行适当调整。
表3 压铸用横梁式给料机基本参数
参数名称给料量（A1) kg 适用乐铸机 kN E:下行程 mm 水平行程 mm
参数值 12~40 10000~20000
3.5~12 2800~10000
15~50 20 000~30 000
1200 2 000 550 850
1500 3 000 800 1 250
1500 4 600 800 1250
取料口尺寸 mm (min) 取料深度 mm(max)
给料精度 mm 注：给料机生产商可根据市场需求对基本参数进行适当调整
料勺容量的±2%
6 型号
给料机的型号应符合JB/T3000的规定。
