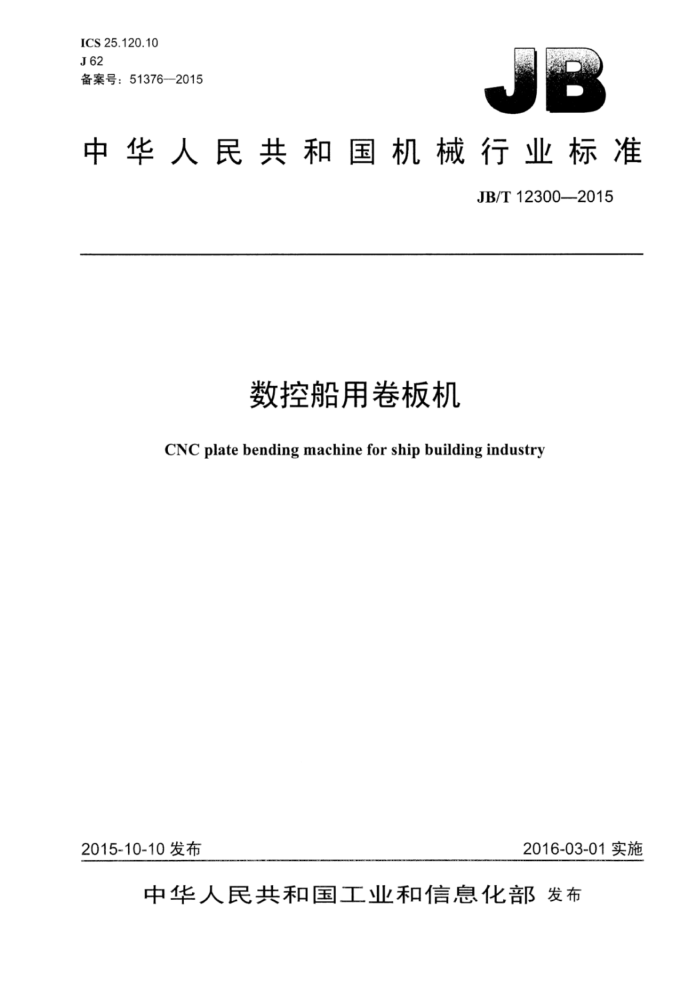

ICS25.120.10 J62 备案号：513762015
中华人民共和国机械行业标准
JB/T12300—2015
数控船用卷板机
CNC plate bending machine for ship building industry
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T12300-2015
目 次
前言.. 1范围. 2规范性引用文件 3术语和定义 4型式和基本参数 4.1型式..
III
4.2基本参数 5技术要求..
5.1 结构与性能 5.2 机械加工. 5.3 液压系统.. 5.4 润滑系统. 5.5 数控和电气系统 5.6 装配. 5.7 精度. 5.8 噪声 5.9 安全与防护 5.10 标牌 5.11 外观试验（检验）方法. 6.1 基本参数检验 6.2 基本性能检验。 6.3 装配检验 6.4 空运转试验 6.5 噪声检验 6.6 负荷试验. 6.7 精度检验 6.8 外观检验. 6.9 包装检验检验规则..
6
6
6
7
7.1 检验分类 7.2 出厂检验 7.3 型式检验 8防锈、包装与随机技术文件 8.1 防锈 8.2 包装.. 8.3 随机技术文件附录A（规范性附录） 卷板机能力换算方法
10 JB/T12300—2015
附录B（规范性附录） 卷板机工作辊同步精度测量方法 B.1 测量条件 B.2 测量工具. B.3 测量方法.
11
11 11
图1对称式卷板机示意. 图2水平下调式卷板机示意图B.1上工作辑升降运动的同步精度测量图B.2 下工作辊水平移动的同步精度测量
中
2
..1 12
表1 导轨、轴瓦刮研面的接触点数表2 轴向错位表3 工作精度及检验方法.
-
II JB/T12300—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化委员会（SAC/TC220）归口。 本标准起草单位：泰安华鲁锻压机床有限公司、济南铸造锻压机械研究所有限公司。 本标准主要起草人：王小建、杨树田、马立强。 本标准为首次发布。
II JB/T12300—2015
数控船用卷板机
1范围
本标准规定了数控船用卷板机的术语和定义、型式和基本参数，技术要求、试验（检验）方法，检
验规则、防锈，包装与随机技术文件。
本标准适用于在冷态条件下卷制弧形工件的数控船用卷板机（以下简称卷板机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注白期的引用文件，仅注日期的版本适用手本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2893安全色 GB/T3168 数字控制机床操作指示形象化符号 GB/T3766 液压系统通用技术条件 GB5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T6402一2008钢锻件超声检测方法 GB/T 6576 机床润滑系统 GB/T7935 液压元件通用技术条件 GB/T 9969 工业产品使用说明书总则 GB/T11345 焊缝无损检测 超声检测技术、检测等级和评定 GB/T13306 标牌 GB17120 锻压机械 安全技术条件 GB/T23281 锻压机械噪声声压级测量方法 JB/T1829 锻压机械通用技术条件 JB/T3185.3 三辊卷板机第3部分：精度 JB/T3240 锻压机械操作指示形象化符号 JB/T8356.1 机床包装技术条件 JB/T8609 锻压机械焊接件技术条件 JB/T8832 机床数控系统通用技术条件 JB/T9954 锻压机械液压系统清洁度 JB/T11196 锻压机械用钢体铜衬复合件技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
数控船用卷板机 CNCplatebending machinefor shipbuilding industry 由数控系统控制，有上横梁结构的闭式三辊卷板机：主要用于造船行业卷制弧形工件。
L JB/T123002015
3.2
最大卷板规格时最小卷制半径the coiling block's minimum diameter when the plate with top specification
在额定的最大卷板厚度和最大卷板宽度及规定的材料屈服强度下的可卷制工件的最小半径，是卷板机的能力参数。 3.3
同步精度synchronizationprecision 工作辑位移到任意位置时，其两端与相对固定工作辊间的最大距离差值
4型式和基本参数
4.1型式
卷板机按结构型式可分为以下两种： a）对称式卷板机：上工作辊可做垂直方向的升降运动，两下工作辊固定对称于上工作辊，中心距
不变（见图1）：
图1对称式卷板机示意
b）水平下调式卷板机：上工作辊可做垂直方向的升降运动，两下工作辊可在水平方向平移运动［中
心距不变的型式代号为S，如图2a）所示；中心距可变的型式代号为F，如图2b）所示]。
0
D
a) 图2水平下调式卷板机示意
4.2基本参数 4.2.1卷板机基本参数为被加工板材的最大厚度和最大宽度。 4.2.2卷板机的基本参数推荐按下列规定设计或选用：
a）最大卷板厚度：20mm、25mm30mm35mm40mm45mm、50mm60mm70mm
80 mm; b）最大卷板宽度：8000mm~25000mm
2
