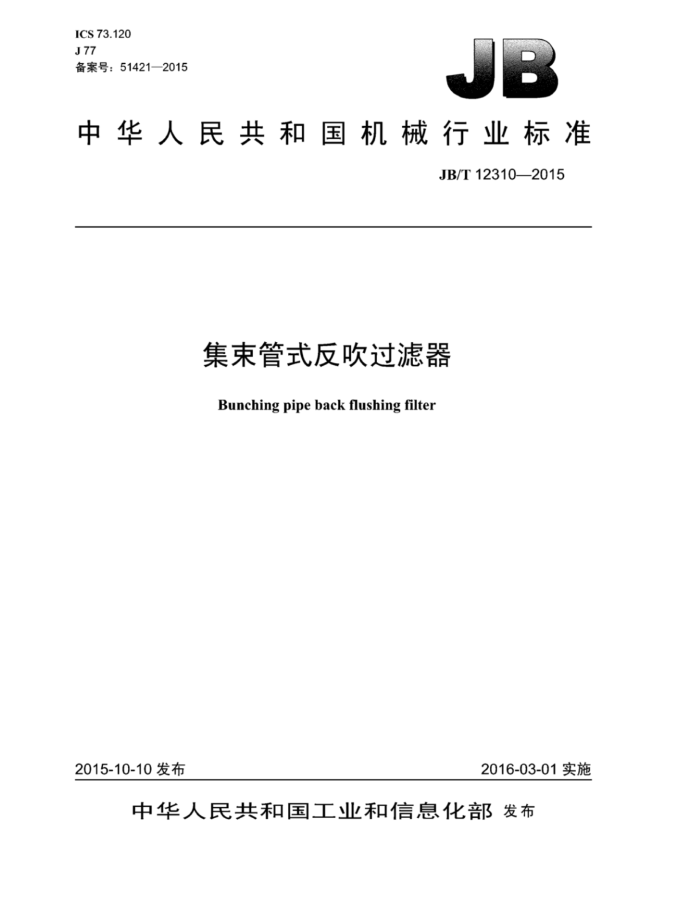

ICS73.120 J77 备案号：51421—2015
中华人民共和国机械行业标准
JB/T12310—2015
集束管式反吹过滤器
Bunching pipe back flushing filter
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准集束管式反吹过滤器
JB/T123102015
中
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm1印张·27千字 2016年3月第1版第1次印刷
定价：18.00元
*
书号：15111·13041 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T123102015
目 次
前言 1 范围
I
规范性引用文件. 术语和定义.
2
3
4 型式与基本参数， 4.1结构型式. 4.2基本参数 4.3 型号标识方法 5技术要求. 5.1 基本要求.. 5.2 性能要求. 5.3 材料和外购件要求 5.4 结构要求.. 5.5 制造要求
一
A
4
5.6 安全要求. 6试验方法 6.1 技术参数检测. 6.2 滤饼形成和反吹试验
E
无损检测 6.4 压力试验 7检验规则 7.1 检验分类. 7.2 出厂检验 7.3 型式检验.. 7.4 检验项目. 8标志、包装、运输和贮存 8.1 标志. 8.2 包装、运输. 8.3 贮存附录A（资料性附录） 滤饼形成和反吹试验方法 A.1 方法概述 A.2 试验流程示意图 A.3 试验步骤
6.3
6
6
EIII
图1 过滤器壳体结构示意，图2集束管式滤芯的结构示意图A..1滤饼形成和反吹试验流程示意.. JB/T12310—2015
表1 过滤器壳体材质代号表2 过滤器检验项目... 表A.1滤饼形成和反吹试验数据记录表
EE
88EEEEEEEEI1EEEEE8EE
..6 10
II JB/T12310—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国分离机械标准化技术委员会（SAC/TC92）归口。 本标准起草单位：飞潮（无锡）过滤技术有限公司、中国技术市场协会过滤与分离技术专业委员、
合肥通用机械研究院。
本标准主要起草人： 樊丽琴、唐静、肖利亚、秦望峰、何向阳、姚公弼、张德友。 本标准为首次发布。
III JB/T12310—2015
集束管式反吹过滤器
1范围
本标准规定了集束管式反吹过滤器（以下简称过滤器）的术语和定义、型式、基本参数、技术要求、 试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于液体过滤用集束管式反吹过滤器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB/T699优质碳素结构钢 GB713锅炉和压力容器用钢板 GB/T2100 一般用途耐蚀钢铸件 GB/T2346 流体传动系统及元件 公称压力系列 GB3531 1低温压力容器用钢板 GB/T4774 分离机械名词术语 GB/T5453 纺织品织物透气性的测定 GB6479 高压化肥设备用无缝钢管 GB/T8163 输送流体用无缝钢管 GB9948 石油裂化用无缝钢管 GB/T11352 一般工程用铸造碳钢件 GB/T12771 流体输送用不锈钢焊接钢管 GB/T14408 一 股工程与结构用低合金钢铸件 GB/T14800 土工合成材料静态顶破试验（CBR法） GB/T14976 流体输送用不锈钢无缝钢管 GB/T17446 流体传动系统及元件词汇 GB/T24119 机织过滤布透水性的测定 GB24511 承压设备用不锈钢钢板及钢带 GB/T26114 液体过滤用过滤器通用技术规范 JB/T4711 压力容器涂敷与运输包装 NB/T47008 承压设备用碳素钢和合金钢锻件 NB/T47009 低温承压设备用低合金钢锻件 NB/T47010 承压设备用不锈钢和耐热钢锻件 NB/T47013.2 承压设备无损检测 第2部分：射线检测 NB/T47013.3 承压设备无损检测 第3部分：超声检测 NB/T47013.4 承压设备无损检测 第4部分：磁粉检测 NB/T47013.5 承压设备无损检测 第5部分：渗透检测 NB/T47013.6 承压设备无损检测 第6部分：涡流检测
1 JB/T12310—2015
NB/T47015压力容器焊接规程 TSGR0004—2009固定式压力容器安全技术监察规程
3术语和定义
GB/T4774和GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
集束管式滤芯 bunchingpipecartridge 六根多孔管按雪花状排列和中心管汇集组成骨架，外面包裹滤布集束管式反吹过滤器bunchingpipeback flushingfilter 多个集束管式滤芯集合，可分组反吹和卸饼的过滤器。
3.2
4型式与基本参数
4.1结构型式
过滤器是一个全密闭的过滤系统，主要由壳体、集束管式滤芯、集液组件和电气控制装置组成。过滤器壳体结构示意如图1所示，集束管式滤芯的结构示意如图2所示。
说明：
滤液出口：一集束式滤芯：一壳体： 4物料进口；
中
残渣排放口：残液排出口：一集液组件；排气口。
下
中
图1过滤器壳体结构示意
2
