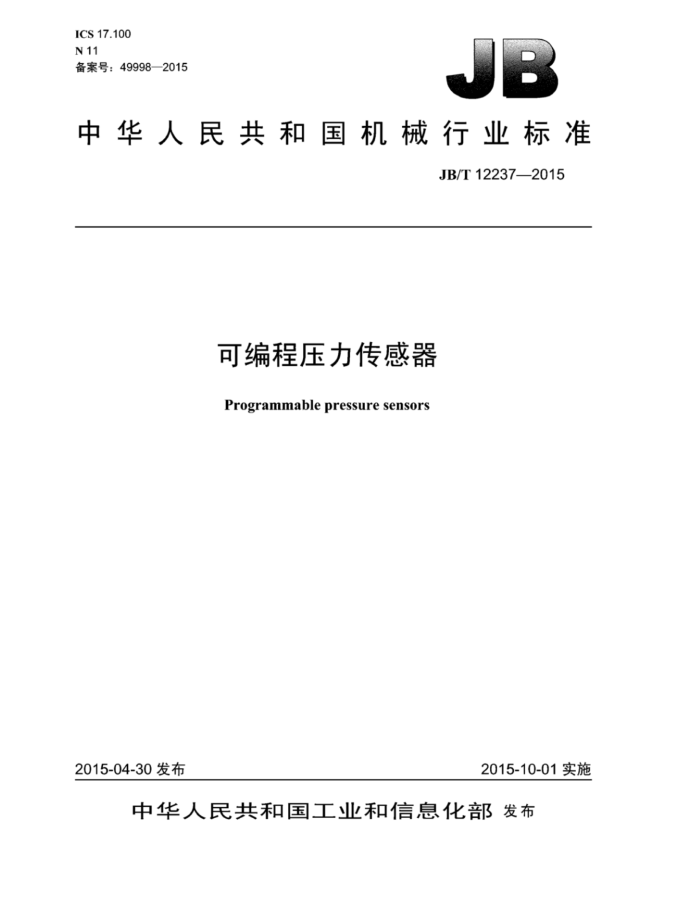

ICS 17.100 N11 备案号：49998—2015
中华人民共和国机械行业标准
JB/T12237—2015
可编程压力传感器 Programmablepressure sensors
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准可编程压力传感器 JB/T122372015
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*2印张61千字 2015年12月第1版第1次印刷
定价：30.00元
+
书号：15111·12877 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12237—2015
目 次
前言
范围规范性引用文件. 术语和定义.
1 2 3
4分类与命名... 4.1分类.. 4..2命名 5基本工作参数. 5.1 测量范围. 5.2 工作温度范围. 5.3 补偿温度范围 5.4 贮存温度范围 5.5 被测介质的类型。 5.6 与被测介质相接触的材料 5.7 激励
2
要求 6.1 产品技术条件（详细规范） 6.2 外观. 6.3 外形及安装尺 6.4 电气连接 6.5 重量 6.6 电气性能. 6.7 静态性能 6.8 稳定性.. 6.9 温度影响 6.10 过载 6.11 静压影响. 6.12 动态性能. 6.13 环境性能.. 6.14 高温电寿命（适用时） 6.15 疲劳寿命（适用时） 7试验方法 7.1 环境条件. 7.2 试验前准备. 7.3 外观 7.4 外形及安装尺寸 7.5 电气连接 7.6 重量
6
H
6
C JB/T12237—2015
7.7 电气性能 7.8 静态性能， 7.9 稳定性， 7.10 温度影响. 7.11 过载.. 7.12 静压影响.. 7.13 动态性能. 7.14 环境性能 7.15 高温电寿命.. 7.16 疲劳寿命 8 检验规则. 8.1 检验分类.. 8.2 出厂检验 8.3 型式检验 9标志、包装、运输和贮存 9.1 产品标志 9.2 包装. 9.3 运输和贮存附录A（规范性附录） 传感器性能指标和计算方法 A.1 实际工作特性 A.2 参比工作直线. A.3 满量程输出YFs A.4 非线性凯 A.5 迟滞5H A.6 重复性R A.7 准确度. A.8 零点漂移d.. A.9 零点长期稳定性rz A.10 满量程输出漂移TF A.11 热零点漂移. A.12 热满量程输出漂移β. A.13 外磁场对传感器输出的影响（C）
10
12 13 14 16 16 16 16 16 18 19 19 19 19 20 20 20 21 22 23 23 .24 25
25 25 .26 26 26
表1试验电压.. 表2传感器准确度等级、非线性、符合度、迟滞、重复性表3热零点漂移和热满量程输出漂移表4检验项目表A.1校准循环次数与包含因子
A
17 24
II JB/T12237—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：苏州中釜传感股份有限公司、沈阳仪表科学研究院有限公司、北京鑫诺金传感技
术有限公司、威海诺金传感技术有限公司、昆山双桥传感器测控技术有限公司、传感器国家工程研究中心、国家仪器仪表元器件质量监督检验中心。
本标准主要起草人：郭宏、田继忠、王莉莎、申爱群、徐秋玲、王文襄、刘沁、郑浩、殷波。 本标准为首次发布。
III JB/T12237—2015
可编程压力传感器
1范围
本标准规定了可编程压力传感器（以下简称传感器）的术语和定义、分类与命名、基本工作参数、 要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于可编程压力传感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1—2008电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.22008 电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.3—2006 电工电子产品环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.5—1995 电工电子产品环境试验 第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10—2008 电工电子产品环境试验 第2部分：试验方法试验Fc：振动（正弦） GB/T2423.152008 电工电子产品环境试验第2部分：试验方法试验Ga和导则：稳态加速度 GB/T2423.162008 电工电子产品环境试验 第2部分：试验方法试验J及导则：长需 GB/T2423.17—2008 电工电子产品环境试验 第2部分：试验方法试验Ka：盐雾 GB/T2423.22—2002 环境试验第2部分：试验方法试验N：温度变化 GB/T28292002 周期检查计数抽样程序及表（适用于对过程稳定性的检验） GB/T7665—2005 传感器通用术语 GB/T7666—2005 传感器命名法及代码 GB/T13384—2008 机电产品包装通用技术条件 GB/T 14479 传感器图用图形符号 GB/T15478 压力传感器性能试验方法 GB/T17626.1一2006电磁兼容试验和测量技术抗扰度试验总论 GB/T1845920011 传感器主要静态性能指标计算方法 JB/T9329—1999 仪器仪表运输运输贮存基本环境条件及试验方法 JJG624—2005动态压力传感器检定规程
3术语和定义
GB/T7665一2005界定的以及下列术语和定义适用于本文件。
3.1
背部加压bottomsidepressure 为满足一些特殊的应用场所，传感器压力敏感元件在压力芯片背压腔一侧加压的测量方式。
3.2
可编程压力传感器 programmable pressure sensor JB/T12237—2015
在传感器生产或应用过程中，通过计算机软件编程对传感器进行标定与温度补偿，实现标准信号输出的压力传感器。 3.3
数字信号处理电路digital signal conditioning circuit 应用数字信号处理技术对传感器信号进行处理，实现标准化输出的电路。
3.4
可擦写只读存储器EEPROM 压力芯片内部集成的实现对标定及温度补偿数据进行记忆保存的存储单元。
3.5
单芯片解决方案 one chip solution 将压力测量与信号调理电路集成在一个芯片上的设计与工艺方法。
3.6
内部温度传感器internal temperaturesensor 芯片内部集成温度传感器，为传感器温度补偿提供芯片温度值。
3.7
传感器可编程线性标定 sensor programmable linearity calibration 通过计算机与传感器芯片通信，计算数字信号调理电路的偏置与增益参数，修正传感器的非线性
使传感器输出期望的比例电压值，并将计算出的参数与芯片内部温度传感器数值存入芯片内的EEPROMI，确保传感器每次通电都能按照期望的比例电压输出值工作，这个过程就是传感器可编程线性标定。 3.8
传感器可编程温度补偿sensorprogrammabletemperaturecompensation 通过计算机与传感器芯片通信，计算传感器的温度漂移量，计算出进行温度漂移修正的偏置修正参
数与增益修正参数，并记录传感器内部温度传感器数值，将计算出的修正参数与芯片内部温度传感器数值存入芯片内的EEPROM，确保传感器的温度漂移符合要求，这个过程就是传感器可编程温度补偿。
4分类与命名
4.1分类 4.1.1传感器输出信号类型
传感器按输出信号类型可分为： a）模拟信号：
一电压信号：
电流信号。
b）数字信号。 4.1.2传感器感受压力的类型
传感器按感受压力类型可分为：
表压传感器：一绝压传感器：一差压传感器。
4.2命名
传感器型号命名应符合GB/T7666一2005的规定
2 JB/T12237—2015
传感器的图形符号应符合GB/T14479的规定
5 基本工作参数
5.1测量范围
传感器的测量范围应符合产品技术条件（详细规范）的规定。除另有规定外，推荐从下列数值中选取： 0，±1X10±1.6×10±2X10±2.5×10±3X10，±4X10±5×10±6×10
±8X10*。
其中n为整数，=0，1.2，3，。 测量范围的单位为帕（Pa）、千帕（kPa）兆帕（MPa）。
5.2工作温度范围
传感器工作温度范围应符合产品技术条件（详细规范）的规定。 推荐工作温度范围下限值为-50℃、-45℃、-40℃-30℃-20℃、-10℃、0℃。 推荐工作温度范围上限值为50℃、60℃70℃、85℃、100℃125℃、150℃。
5.3补偿温度范围
传感器补偿温度应在工作温度范围之内：应符合产品技术条件（详细规范）的规定。 推荐补偿温度范围下限值为-40℃、-30℃、-20℃、-10℃、0℃。 推荐补偿温度范围上限值为50℃、60℃、70℃、85℃、100℃、125℃。
5.4贮存温度范围
贮存温度范围的下限值通常等于或低于下限工作温度10℃，贮存温度范围的上限值通常等于或高于上限工作温度15℃～20℃。 5.5被测介质的类型
应规定适用的被测压力介质的类型，如气体、液体、腐蚀介质、非腐蚀介质、导电性介质、非导电性介质。 5.6与被测介质相接触的材料
应给出与被测介质相接触材料的名称、牌号。 5.7激励
应给出传感器的激励电源，包括额定激励电压（电流）和最大激励电压（电流）。
6要求
6.1产品技术条件（详细规范）
应制定符合本标准要求的产品技术条件（详细规范）传感器应符合产品技术条件（详细规范）规定的所有要求。 6.1.1可编程线性标定
可编程压力传感器可以通过与电脑通信，利用标准压力源参比计算传感器的输出线性修正参数，内
3
