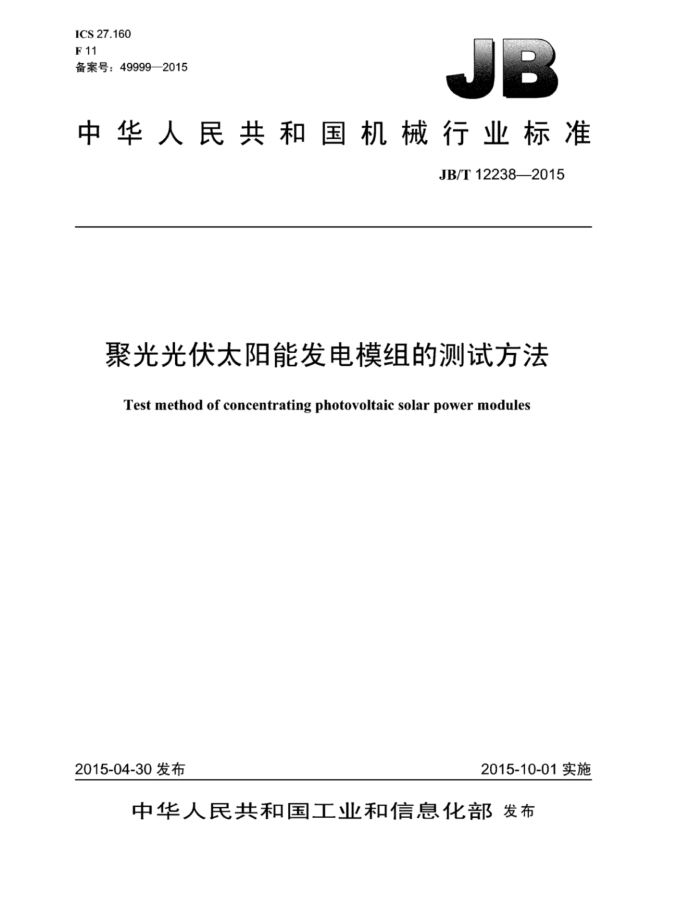

ICS27.160 F11 备案号：49999—2015
中华人民共和国机械行业标准
JB/T12238—2015
聚光光伏太阳能发电模组的测试方法
Test method of concentrating photovoltaic solar power modules
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T122382015
目 次
前言 1范围 2术语和定义. 3 要求
3.1 外观... 3.2 电流、电压值（I-U值） 3.3 聚光倍数C和转换效率n. 3.4 电参数 3.5 电气绝缘 3.6 热循环 3.7 湿热. 3.8 紫外. 3.9 室外暴晒 3.10 湿漏电流... 3.11 接地连续性. 4 测试方法. 4.1 测试程序 4.2 测试条件 4.3 测试原理 4.4 外观. 4.5 电流、电压值（I-U值） 4.6 聚光倍数C和转换效率n 4.7 电参数.. 4.8 电气绝缘. 4.9 热循环. 4.10 湿热.. 4.11 紫外 4.12 室外暴晒. 4.13 湿漏电流 4.14 接地连续性.
5
6
图1 电流-电压曲线示例图2 在热循环测试中温度和电流的关系图3 标准太阳光谱辐照度分布图4 测试原理连接图图5 输出功率特性曲线
表1 绝缘电阻值表2 热循环测试. JB/T12238—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业仪器仪表元器件标准化技术委员会（CMIF/TC17）归口。 本标准起草单位：西安中科麦特电子技术设备有限公司、中国科学院西安光学精密机械研究所、沈
阳仪表科学研究院有限公司、国家仪器仪表元器件质量监督检验中心、传感器国家工程研究中心、中国仪器仪表协会传感器分会。
本标准主要起草人：张国琦、曹捷、麻树波、许婷、徐秋玲、于振毅、刘沁、殷波。 本标准为首次发布。
II JB/T12238—2015
D
最长循环时间
100°C/h
+85
/最大值
最短保持时间
1Omin
在指定范围内继续
+25
最短保持时间
TOmin
1
8 9
2
3
5
Pe
4
时间h
图2在热循环测试中温度和电流的关系
3.7湿热
发电模组的湿热测试结果应无明显外观缺陷，电绝缘参数应符合表1的要求。 3.8紫外
发电模组的紫外测试应无重大外观缺陷，使用太阳模拟器进行的I-U测试，其功率衰减应小于5% 利用自然光进行的测试，其功率衰减应小于7%。测试后，电绝缘参数应符合表1的要求。 3.9室外暴晒
对发电模组的暴晒测试，使用太阳模拟器进行I-U测试应符合4.2的要求，功率衰减应小于5%，电绝缘参数应符合表1的要求。 3.10 湿漏电流
对发电模组的湿漏电流测试，在测试过程中应无电解质击穿现象发生，电绝缘参数应符合表1的要
求。 3.11 接地连续性
对发电模组的接地连续性测试，测试的电阻值应低于0.1Q，各节点处不应损坏。
4 测试方法
4.1测试程序
测试程序分为2种：转换效率指标测试和模组性能特性测试。测试在室内进行，部分测试可在室外进行。 4.2测试条件
测试条件如下：
3
