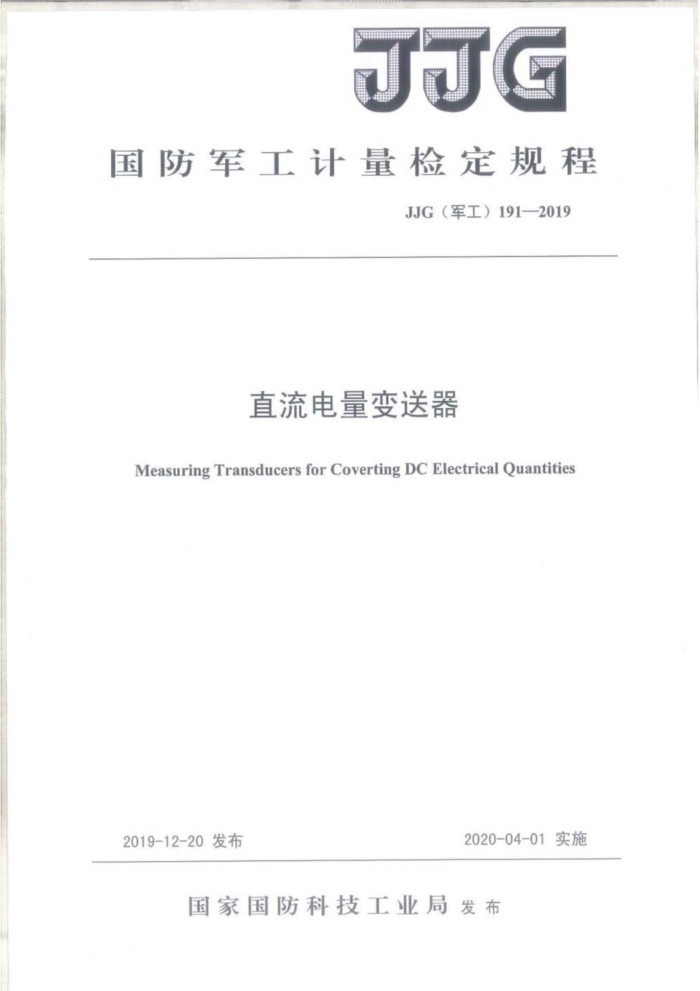

国防军工计量检定规程
JJG（军工）191—2019
直流电量变送器
Measuring Transducers for Coverting DC Electrical Quantities
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）191—2019
直流电量变送器检定规程 Verification Regulation of Measuring
JJG（军工）191—2019
Transducersfor
CovertingDCElectricalQuantities
主要起草单位：国防科技工业3211二级计量站
参加起草单位：南京中旭电子科技有限公司 JJG（军工）191—2019
本规程主要起草人：
倪有明 （国防科技工业3211二级计量站）王建立 （国防科技工业3211二级计量站）刘彦成 （国防科技工业3211二级计量站）朱赤炜 （国防科技工业3211二级计量站）姜海飞 （国防科技工业3211二级计量站）钱雯滨 （国防科技工业3211二级计量站）
参加起草人：
何万海 （南京中旭电子科技有限公司） JJG（军工）191—2019
目录
1范围 2术语和定义， 3概述. 4计量性能要求 4.1基本误差.. 4.2变差. 5通用技术要求 5.1外观与附件， 5.2绝缘电阻 6计量器具控制 6.1检定条件 6.2检定项目 6.3检定方法. 6.4检定结果的处理， 6.5检定周其附录A 直流电量变送器检定证书检定结果通知书内页格式
2
.
2 2
.2
...2 .3
......3 ....8
...8
.
国防军工 JJG（军工）191—2019
直流电量变送器检定规程
1范围
本规程适用于输入电压范围为±（10mV~1000V）、输入电流范围为±（10uA~2000A）的直流电量变送器的首次检定、后续检定和使用中检查。 2术语和定义
下列术语和定义适用于本规程。
2.1直流电量变送器 measuring transducers for convertingDC electrical quantities
将模拟输入的直流电压、直流电流变换为归一化的直流电流或（和）直流电压模拟输出的测量设备。 3概述
直流电量变送器通常由量限变换、隔离变换和归一化处理等部分组成，可将输入的直流电量变换为归一化的直流信号。归一化电压信号可以为（0~5）V、（1~5）V、（0~10） V或（-10~10）V，电流信号可以为（4~20）mA或（0-20）mA，归一化信号也可由制造商与用户协商给出。直流电量变送器原理框图如图1所示。
输入+ 输入电源+
输出+
归化处理
隔离变换
量
限变换
输出-
电源
图1直流电量变送器原理框图
直流电量变送器按输入信号类型可分为直流电压变送器和直流电流变送器，按功能可分为量限变换型和隔离输出型，按输入输出信号数量可分为单输入单输出型、单输入多输出型及多输入多输出型。
量限变换型直流电量变送器主要用于将高电压、大电流变换为归一化信号。隔离输出型直流电量变送器主要用于将被测量与测量系统隔离，以保护测量系统及人身安全。直流电量变送器广泛应用于军工产品研制、试验及生产中的计算机测控系统。 4计量性能要求 4.1基本误差
a）直流电压测量范围：±（10mV~1000V），直流电流测量范围：±（10uA~2000A）： JJG（军工）191—2019
b）最大允许误差：±（0.05%~2.0%）。 4.2变差
a）直流电压测量范围：±（10mV~1000V），直流电流测量范围：±（10μA~2000A）； b）最大允许误差：±（0.05%~2.0%）。
5通用技术要求 5.1外观和附件
直流电量变送器应有设备名称、型号、出厂编号、制造商、输入输出范围及明确的输入、输出信号标志等。 5.2绝缘电阻
直流电量变送器的各输入端（并联）对外壳之间、各输出端（并联）对外壳之间的绝缘电阻不小于10M2：绝缘电阻测量时所用绝缘电阻表的额定电压应为直流电量变送器输入额定电压的两倍且不低于100V。 6计量器具控制 6.1检定条件 6.1.1检定用设备
检定用设备应经过计量技术机构检定合格，并在有效期内。 a）直流标准电压源：
1）测量范围：±（10mV~1000V）： 2）最大允许误差：±（0.005%~0.2%）。
b）直流电压源
1）测量范围：±（10mV~1000V）； 2）3min稳定性：0.002%~0.1% 3）调节细度：不大于被检变送器最大允许误差绝对值的1/10。
c）直流数字电压表：
1）测量范围：±（10mV~1000V）； 2）最大允许误差：±（0.005%~0.2%）。
d）直流标准电流源：
1）测量范围：±（10μA~2000A）； 2）最大允许误差：±（0.005%~0.2%）。
e）直流电流源：
1）测量范围：±（10μA~2000A）： 2）3min稳定性：0.002%~0.1%： 3）调节细度：不大于被检变送器最大允许误差绝对值的1/10。
2 JJG（军工）191—2019
f）直流数字电流表：
1）测量范围：±（10μA~2000A）： 2）最大允许误差：±（0.005%~0.2%）。
g）直流数字电压表：
1）测量范围：±（10mV~10V）： 2）最大允许误差：±（0.005%~0.2%）。
h）直流数字电流表：
1）测量范围：±（10μA~20mA）； 2） 最大允许误差：±（0.005%~0.2%）。
i）直流稳压电源：
1）测量范围： (0~50)V, (0~5)A; 2）最大允许误差：±1%； 3）稳定性：0.005%~0.1%。
j）绝缘电阻表：10级。 k）负载电阻器：100Q2~10k2，额定功率不小于0.2W。
6.1.2环境条件
a）环境温度： （20±5）℃；相对湿度：30%~70%： b）供电电源： （220±22）V， （50±1)Hz; c）其他：周围无影响计量器具正常工作的振动与电磁等干扰。
6.2检定项目
直流电量变送器的首次检定、后续检定及使用中检查项目见表1。
表1检定项目
序号 1 2 3 4
检定项目外观和附件绝缘电阻基本误差
使用中检查
首次检定
后续检定
+ + + +
+ + + +
+
+
变差
6.3检定方法 6.3.1外观和附件
通过目测直流电量变送器应符合5.1规定。 6.3.2绝缘电阻
按5.2进行绝缘电阻测量。 6.3.3基本误差
en JJG（军工）191—2019
6.3.3.1检定前准备
按使用说明书进行预热和预调。将被检变送器置于检定环境中不低于1h，以消除温度梯度的影响。 6.3.3.2检定点的选取
对直流电量变送器测量范围内的每个量程均按下列原则选取检定点：均匀选取不少于 6个检定点，包括量程下限和量程上限。对于单输入多输出的直流电量变送器的每个输出量程均需单独进行检定。 6.3.3.3负载电阻的选取
根据直流电量变送器制造商的技术说明书选取适当的负载电阻，当制造商未规定时，按下列原则选取：电压输出型负载电阻RLv取1k2，电流输出型负载电阻RLi取5002。 6.3.3.4标准源法 6.3.3.4.1电压变送器
标准源法检定电压变送器按以下步骤进行： a）当被检电压变送器为电压输出型时按图2a）所示连接，当被检电压变送器为电流
输出型时按图2b）所示连接；
b）从下限开始，直流标准电压源平稳输出电压到各检定点直至上限，读取并记录数字电压/电流表VVA测量的进程输出值Bxol;
c）继续增加电压超过量程上限，立刻反方向平稳输出电压到各检定点直至下限，读取并记录V/A1测量的回程输出值Bx02;
d）按式（1）计算出各检定点的输出实际值Bx：
Bx= Bxo1+Bx02 ×100%
(1)
2
e）直流电量变送器的基本误差以引用误差的形式表示，按式（2）计算：
3x-B/×100%
(2)
国防军工
式中： y 被检直流电量变送器的基本误差，%； Bx—被检直流电量变送器的输出实际值，V或mA； Br—被检直流电量变送器的输出预期值，V或mA Ar被检直流电量变送器的输出引用值（引用值取直流电量变送器输出预期值上、
下限之差），V或mA。
其中B按公式（3）计算：
(3)
B=E,S+To
式中： Ei—被检直流电量变送器的输入电压/电流值，V或A：
4 JJG
国防军工计量检定规程
JJG（军工）191—2019
直流电量变送器
Measuring Transducers for Coverting DC Electrical Quantities
2020-04-01实施
2019-12-20发布
国家国防科技工业局发布 JJG（军工）191—2019
直流电量变送器检定规程 Verification Regulation of Measuring
JJG（军工）191—2019
Transducersfor
CovertingDCElectricalQuantities
主要起草单位：国防科技工业3211二级计量站
参加起草单位：南京中旭电子科技有限公司 JJG（军工）191—2019
本规程主要起草人：
倪有明 （国防科技工业3211二级计量站）王建立 （国防科技工业3211二级计量站）刘彦成 （国防科技工业3211二级计量站）朱赤炜 （国防科技工业3211二级计量站）姜海飞 （国防科技工业3211二级计量站）钱雯滨 （国防科技工业3211二级计量站）
参加起草人：
何万海 （南京中旭电子科技有限公司） JJG（军工）191—2019
目录
1范围 2术语和定义， 3概述. 4计量性能要求 4.1基本误差.. 4.2变差. 5通用技术要求 5.1外观与附件， 5.2绝缘电阻 6计量器具控制 6.1检定条件 6.2检定项目 6.3检定方法. 6.4检定结果的处理， 6.5检定周其附录A 直流电量变送器检定证书检定结果通知书内页格式
2
.
2 2
.2
...2 .3
......3 ....8
...8
.
国防军工 JJG（军工）191—2019
直流电量变送器检定规程
1范围
本规程适用于输入电压范围为±（10mV~1000V）、输入电流范围为±（10uA~2000A）的直流电量变送器的首次检定、后续检定和使用中检查。 2术语和定义
下列术语和定义适用于本规程。
2.1直流电量变送器 measuring transducers for convertingDC electrical quantities
将模拟输入的直流电压、直流电流变换为归一化的直流电流或（和）直流电压模拟输出的测量设备。 3概述
直流电量变送器通常由量限变换、隔离变换和归一化处理等部分组成，可将输入的直流电量变换为归一化的直流信号。归一化电压信号可以为（0~5）V、（1~5）V、（0~10） V或（-10~10）V，电流信号可以为（4~20）mA或（0-20）mA，归一化信号也可由制造商与用户协商给出。直流电量变送器原理框图如图1所示。
输入+ 输入电源+
输出+
归化处理
隔离变换
量
限变换
输出-
电源
图1直流电量变送器原理框图
直流电量变送器按输入信号类型可分为直流电压变送器和直流电流变送器，按功能可分为量限变换型和隔离输出型，按输入输出信号数量可分为单输入单输出型、单输入多输出型及多输入多输出型。
量限变换型直流电量变送器主要用于将高电压、大电流变换为归一化信号。隔离输出型直流电量变送器主要用于将被测量与测量系统隔离，以保护测量系统及人身安全。直流电量变送器广泛应用于军工产品研制、试验及生产中的计算机测控系统。 4计量性能要求 4.1基本误差
a）直流电压测量范围：±（10mV~1000V），直流电流测量范围：±（10uA~2000A）： JJG（军工）191—2019
b）最大允许误差：±（0.05%~2.0%）。 4.2变差
a）直流电压测量范围：±（10mV~1000V），直流电流测量范围：±（10μA~2000A）； b）最大允许误差：±（0.05%~2.0%）。
5通用技术要求 5.1外观和附件
直流电量变送器应有设备名称、型号、出厂编号、制造商、输入输出范围及明确的输入、输出信号标志等。 5.2绝缘电阻
直流电量变送器的各输入端（并联）对外壳之间、各输出端（并联）对外壳之间的绝缘电阻不小于10M2：绝缘电阻测量时所用绝缘电阻表的额定电压应为直流电量变送器输入额定电压的两倍且不低于100V。 6计量器具控制 6.1检定条件 6.1.1检定用设备
检定用设备应经过计量技术机构检定合格，并在有效期内。 a）直流标准电压源：
1）测量范围：±（10mV~1000V）： 2）最大允许误差：±（0.005%~0.2%）。
b）直流电压源
1）测量范围：±（10mV~1000V）； 2）3min稳定性：0.002%~0.1% 3）调节细度：不大于被检变送器最大允许误差绝对值的1/10。
c）直流数字电压表：
1）测量范围：±（10mV~1000V）； 2）最大允许误差：±（0.005%~0.2%）。
d）直流标准电流源：
1）测量范围：±（10μA~2000A）； 2）最大允许误差：±（0.005%~0.2%）。
e）直流电流源：
1）测量范围：±（10μA~2000A）： 2）3min稳定性：0.002%~0.1%： 3）调节细度：不大于被检变送器最大允许误差绝对值的1/10。
2 JJG（军工）191—2019
f）直流数字电流表：
1）测量范围：±（10μA~2000A）： 2）最大允许误差：±（0.005%~0.2%）。
g）直流数字电压表：
1）测量范围：±（10mV~10V）： 2）最大允许误差：±（0.005%~0.2%）。
h）直流数字电流表：
1）测量范围：±（10μA~20mA）； 2） 最大允许误差：±（0.005%~0.2%）。
i）直流稳压电源：
1）测量范围： (0~50)V, (0~5)A; 2）最大允许误差：±1%； 3）稳定性：0.005%~0.1%。
j）绝缘电阻表：10级。 k）负载电阻器：100Q2~10k2，额定功率不小于0.2W。
6.1.2环境条件
a）环境温度： （20±5）℃；相对湿度：30%~70%： b）供电电源： （220±22）V， （50±1)Hz; c）其他：周围无影响计量器具正常工作的振动与电磁等干扰。
6.2检定项目
直流电量变送器的首次检定、后续检定及使用中检查项目见表1。
表1检定项目
序号 1 2 3 4
检定项目外观和附件绝缘电阻基本误差
使用中检查
首次检定
后续检定
+ + + +
+ + + +
+
+
变差
6.3检定方法 6.3.1外观和附件
通过目测直流电量变送器应符合5.1规定。 6.3.2绝缘电阻
按5.2进行绝缘电阻测量。 6.3.3基本误差
en JJG（军工）191—2019
6.3.3.1检定前准备
按使用说明书进行预热和预调。将被检变送器置于检定环境中不低于1h，以消除温度梯度的影响。 6.3.3.2检定点的选取
对直流电量变送器测量范围内的每个量程均按下列原则选取检定点：均匀选取不少于 6个检定点，包括量程下限和量程上限。对于单输入多输出的直流电量变送器的每个输出量程均需单独进行检定。 6.3.3.3负载电阻的选取
根据直流电量变送器制造商的技术说明书选取适当的负载电阻，当制造商未规定时，按下列原则选取：电压输出型负载电阻RLv取1k2，电流输出型负载电阻RLi取5002。 6.3.3.4标准源法 6.3.3.4.1电压变送器
标准源法检定电压变送器按以下步骤进行： a）当被检电压变送器为电压输出型时按图2a）所示连接，当被检电压变送器为电流
输出型时按图2b）所示连接；
b）从下限开始，直流标准电压源平稳输出电压到各检定点直至上限，读取并记录数字电压/电流表VVA测量的进程输出值Bxol;
c）继续增加电压超过量程上限，立刻反方向平稳输出电压到各检定点直至下限，读取并记录V/A1测量的回程输出值Bx02;
d）按式（1）计算出各检定点的输出实际值Bx：
Bx= Bxo1+Bx02 ×100%
(1)
2
e）直流电量变送器的基本误差以引用误差的形式表示，按式（2）计算：
3x-B/×100%
(2)
国防军工
式中： y 被检直流电量变送器的基本误差，%； Bx—被检直流电量变送器的输出实际值，V或mA； Br—被检直流电量变送器的输出预期值，V或mA Ar被检直流电量变送器的输出引用值（引用值取直流电量变送器输出预期值上、
下限之差），V或mA。
其中B按公式（3）计算：
(3)
B=E,S+To
式中： Ei—被检直流电量变送器的输入电压/电流值，V或A：
4
