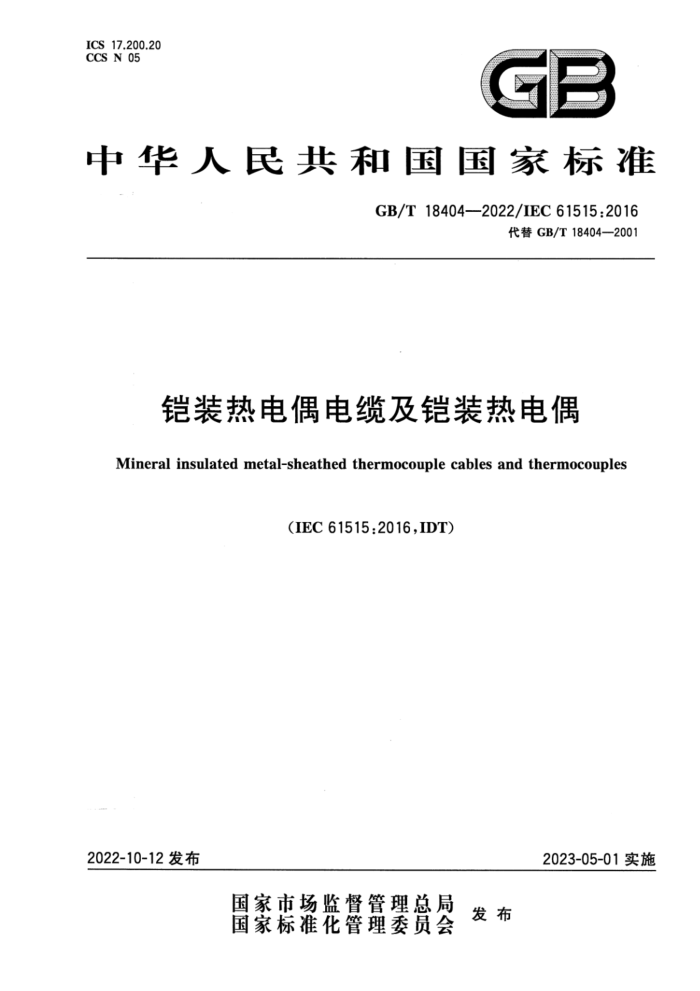

ICS 17.200.20 CCS N 05
GB
中华人民共和国国家标准
GB/T18404—2022/IEC61515:2016
代替GB/T18404—2001
铠装热电偶电缆及铠装热电偶
Mineral insulated metal-sheathed thermocouple cables and thermocouples
(IEC61515:2016,IDT)
2022-10-12发布
2023-05-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T18404—2022/IEC61515:2016
目 次
前言 1 范围规范性引用文件
川
2
3术语和定义
通则 4.1 铠装热电偶 4.2 热电动势 4.3 材料及性能 4.4 温度上限 4.5 尺寸 5要求和验证试验 5.1 通用要求 5.2铠装热电偶电缆：要求和验证试验 5.3铠装热电偶：要求和验证试验
...
10
6铠装热电偶电缆交货准备 T
14
包装· 标志
14
8
14
9 质量证明文件附录A（资料性） 偶丝替代布置形式
14
15
A.1概述 A.2双支式铠装热电偶电缆及铠装热电偶 A.3三支式铠装热电偶电缆及铠装热电偶附录B（资料性）矿物绝缘材料的化学成分附录C（资料性） 参考温度上限附录NA（资料性） 套管材料牌号对照
15
15
15
18
19
21
图1单支式铠装热电偶电缆及铠装热电偶横截面示意图图2双支式铠装热电偶电缆及铠装热电偶横截面示意图.. 图3三支式铠装热电偶电缆及铠装热电偶横截面示意图图4接地型测量端纵截面图5绝缘型测量端纵截面图A.1双支式铠装热电偶电缆及铠装热电偶的偶丝替代布置形式图A.2三支式铠装热电偶电缆及铠装热电偶的偶丝替代布置形式(1)
10
11
15
16 1 GB/T18404—2022/IEC61515:2016
图A.3三支式铠装热电偶电缆及铠装热电偶的偶丝替代布置形式(2）图A.4三支式铠装热电偶电缆及铠装热电偶的偶丝替代布置形式（3)
16
表1单支式铠装热电偶电缆及铠装热电偶尺寸规格表2双支式铠装热电偶电缆及铠装热电偶尺寸规格：表3三支式铠装热电偶电缆及铠装热电偶尺寸规格表4铠装热电偶电缆及铠装热电偶试验表5电气强度试验电压表6最小室温绝缘电阻(铠装热电偶电缆）表7高温绝缘电阻(铠装热电偶电缆）表8室温最小绝缘电阻（绝缘型铠装热电偶）表9高温绝缘电阻（绝缘型铠装热电偶）表B.1氧化镁(MgO)推荐参考值表 B.2 氧化铝(Al,O，）推荐参考值表C.1 铠装热电偶套管与偶丝组合的参考温度上限表NA.1套管材料牌号对照表
10 13 13 18 18 19 21
Ⅱ GB/T18404—2022/IEC61515:2016
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T18404一2001《铠装热电偶电缆及铠装热电偶》，与GB/T18404一2001相比除结
构调整和编辑性改动外，主要技术变化如下：
新增了双支式和三支式铠装热电偶（见4.3.2)； -更改了绝缘电阻的要求，以使用户根据需要选择最佳产品（见5.2.2.5、5.2.2.6、5.3.2.4、
5.3.2.5,2001年版的4.2.2.2、5.2.2)； “推荐的最高工作温度”增加了套管材料，并移到附录C（见表C.1，2001年版的4.2.1.1）：增加了表4“检验项目和检验方法”，以方便对照使用（见5.1）。
本文件等同采用IEC61515：2016《铠装热电偶电缆及铠装热电偶》。 本文件做了下列最小限度的编辑性改动：
增加了资料性附录NA“套管材料牌号对照”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国仪表功能材料标准化技术委员会（SAC/TC419)归口。 本文件起草单位：重庆材料研究院有限公司、安徽天康（集团）股份有限公司、宁波奥崎自动化仪表
设备有限公司、上海工业自动化仪表研究院有限公司、广州番禺电缆集团有限公司、中国航空工业集团公司北京长城计量测试技术研究所、深圳中缆电缆集团有限公司、重庆川仪十七厂有限公司、河南科技大学、威卡自动化仪表（苏州)有限公司、重庆川仪自动化股份有限公司金属功能材料分公司、河南理工大学、浙江春晖仪表股份有限公司、浙江伦特机电有限公司、重庆市大正仪表股份有限公司、鑫国集团有限公司、绍兴市上虞神舟仪表有限公司、沈阳市中色测温仪表材料研究所有限公司、浙江泰索科技有限公司、安徽徽宁电器仪表集团有限公司、蓝德能源科技股份有限公司、重庆三峡电缆（集团）有限公司、安徽太平洋电缆股份有限公司、和昌电业（肇庆）有限公司。
本文件主要起草人：何伦英、吴承汕、苏杏丽、毛文章、孙炯、范铠、卢广业、赵楠、吴海敏、康文捷、 宋克兴、杨晓亮、冯邻江、林涛、徐永红、曹军、邹华、吴方亮、周洪琴、秦有国、蒋坚、齐宝军、吴勇军、陆灵、 陈兴国、张弛、吴洋、杨永亮、何耀威、吕发忠、罗军民、李芳芳、代维、孙智超。
本文件及其所代替文件的历次版本发布情况为：
-2001年首次发布为GB/T18404—2001；一本次为第一次修订。
-
I GB/T18404—2022/IEC61515:2016
铠装热电偶电缆及铠装热电偶
1范围
本文件规定了一般工业用单支式、双支式和三支式矿物绝缘金属套管热电偶电缆（以下简称“铠装热电偶电缆”)及矿物绝缘金属套管热电偶（以下简称“铠装热电偶”)的要求。
本文件适用于T、J、E、K、N型廉金属铠装热电偶电缆及铠装热电偶。本文件适用于交付给用户的新制铠装热电偶电缆和铠装热电偶，不适用于投人使用后的产品。
本文件不包括外部密封、接线端、接插件及其他配件的要求。 本文件不适用于贵金属铠装热电偶电缆及铠装热电偶。核电站主回路用的特殊要求由其他标准
规定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO1302产品几何技术规范（GPS）技术产品文件中表面结构的表示法（GeometricalProduct Specifications (GPS)—Indication of surface texture in technical product documentation)
注：GB/T131—2006产品几何技术规范(GPS）技术产品文件中表面结构的表示法(ISO1302：2002，IDT) IEC60068-2-6环境试验第2-6部分：试验试验Fc：振动（正弦[Environmentaltesting-
Part 2-6:Tests—TestFc:Vibration (sinusoidal)J
注：GB/T2423.10—2019环境试验第2部分：试验方法试验Fc：振动（正弦)(IEC60068-2-6：2007，IDT) IEC60584-1热电偶第1部分：电动势规范和允差（Thermocouples—Part1：EMFspecificationsand
tolerances)
注：GB/T16839.1—2018热电偶第1部分：电动势规范和允差（IEC60584-1：2013，IDT)
3术语和定义
IEC60584-1界定的以及下列术语和定义适用于本文件。
3.1
铠装热电偶电缆 mineral insulatedmetal-sheathed thermocouple cable 用矿物绝缘材料将一对或多对热电偶丝绝缘，置于金属套管内经压实制成的可挠的坚实组合体。 注：矿物绝缘金属套管缩写为铠装（MIMS)。
3.2
铠装热电偶MIMSthermocouple 由铠装热电偶电缆（3.1)制成的热电偶。
3.3
单支式热电偶 simplexthermocouple 由一对热电偶丝制成的热电偶。
1 GB/T18404—2022/IEC61515:2016
3.4
双支式热电偶duplexthermocouple 由两对热电偶丝制成的热电偶。
3.5
三支式热电偶triplexthermocouple 由三对热电偶丝制成的热电偶。
3.6
测量端 measuringjunction 热电偶中感应被测介质温度的一端。
3.7
接地型测量端 grounded junction;bonded junction;earthed junction 与金属套管电连接的测量端。
3.8
绝缘型测量端 号insulatedjunction;ungroundedjunction 与金属套管电绝缘的测量端。
3.9
热响应时间thermalresponsetime 温度出现阶跃变化时，热电偶的输出变化至该阶跃变化的规定百分比所需的时间。 注1：例如阶跃变化至50%的时间，用To.5表示。 注2：特定的试验介质和流动条件（通常为流动水或流动空气）。
3.10
型式检验typetest 在新产品定型或材料规格、设计、制造工艺改变后，对一个或多个生产样品进行的以验证产品符合
本文件要求的检验。 3.11
常规检验 routinetest 对每件产品在制造中或制成后进行的以确定产品是否符合本文件要求的检验。
3.12
可选试验 optionaltest 为确保满足用户的特定用途，由供应商和用户协商进行的试验。
4通则
4.1铠装热电偶
本文件规定的铠装热电偶应由符合本文件的铠装热电偶电缆制成。 4.2热电动势
热电动势与温度的关系应符合IEC60584-1的规定。由供应商和用户协商确定应符合IEC60584-1规定的允差等级。 4.3材料及性能 4.3.1套管
套管材料应选用合格的不锈钢、高镍合金或用户和供应商协议选择的其他金属。为了确保在使用 2 GB/T18404—2022/IEC61515:2016
过程中保护热电偶，应根据用户的实际使用情况选择。交付时，套管的表面粗糙度应等于或优于 ISO1302中的规定（Ra3.2μm）。 4.3.2热电偶丝
热电偶丝（以下简称“偶丝”）应符合IEC60584-1规定的T、J、E、K、N型热电偶要求。本文件适用于工业用单支式、双支式和三支式铠装热电偶电缆和铠装热电偶，
对于双支式和三支式铠装热电偶电缆，本文件规定了偶丝的基本布置形式。在满足本文件其他要求前提下，经供应商和用户协商可采用其他布置形式。
附录A给出了可替代的偶丝布置形式示例。 4.3.3矿物绝缘材料
矿物绝缘材料应由压实的陶瓷粉末组成。 矿物绝缘材料的纯度不应低于96%，参考化学成分见附录B。 矿物绝缘材料纯度的具体要求可由用户和供应商协商确定。
4.4 温度上限
由于影响因素较多，最高工作温度不作明确规定。附录C给出的参考温度上限，为标准化热电偶在常用套管材料和常规外径下的推荐最高工作温度，仅供用户参考。 4.5 5尺寸 4.5.1铠装热电偶电缆及铠装热电偶的横截面
铠装热电偶电缆外径、偶丝直径和套管壁厚度应符合4.5.2～4.5.4的规定。下列符号适用于本文件：
一外径D；
偶丝直径C；套管壁厚度S；绝缘层厚度I。
本文件未对绝缘层厚度I进行量化（绝缘层厚度的最大值可由D、S和C值推算），但应满足电气强度（见5.2.2.3和5.3.2.3)和绝缘电阻的规定（见5.2.2.5和5.3.2.4）。除非另有规定，偶丝应均匀分布。 外径D、偶丝直径C和套管壁厚度S分别见图1、图2、图3、图A.1、图A.2、图A.3和图A.4。绝缘层厚度I因没有量化，图中始终带括号表示。 4.5.2单支式铠装热电偶电缆及铠装热电偶横截面
单支式铠装热电偶电缆及铠装热电偶横截面示意图见图1。其外径、套管壁厚度和偶丝直径应符合表1的规定。
3 GB/T18404—2022/IEC61515:2016
D
S
()
()
()
C
C
.
图1 单支式铠装热电偶电缆及铠装热电偶横截面示意图
表1 单支式铠装热电偶电缆及铠装热电偶尺寸规格
单位为毫米
最小偶丝直径C
外径D及极限偏差
最小套管壁厚度S
0.05 0.10 0.15 0.20 0.30 0.32 0.40 0.45 0.48 0.60 0.64 0.80 0.95 1.08
0.08 0.15 0.23 0.30 0.45 .0.48 0.60 0.68 0.72 0.90 0.96 1.20 1.43 1.62
0.5±0.025 1.0±0.025 1.5±0.025 2.0±0.025 3.0±0.030 3.2±0.032 4.0±0.040 4.5±0.045 4.8±0.048 6.0±0.060 6.4±0.064 8.0±0.080 9.5±0.095 10.8±0.108
可接受表1未涵盖的尺寸，其外径D的极限偏差不应超过0.025mm或0.01D的较大值。套管壁厚度S不应小于外径D的10%，且偶丝直径C不应小于外径D的15%。
