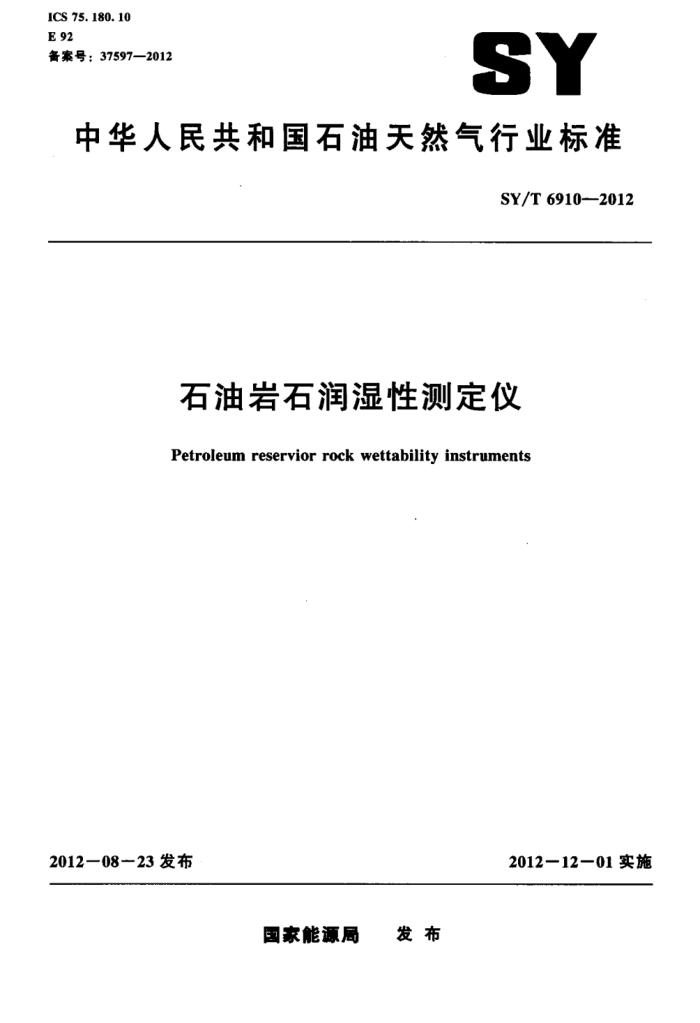

中华人民共和国石油天然气行业标准
SY/T 6910--2012
石油岩石润湿性测定仪
Petroleum reservior rock wettability instruments
2012一08一23发布
2012一12-01实施
国家能源局 发布 SY/T 6910-2012
目 次
前言
1
范围规范性引用文件 3 原理与组成 3. 1 原理 3.2 组成 4. 要求 4. 1 密封性能 4.2 环境条件 4.3 振动 4.4 碰撞 4.5 跌落 4.6 电源
1
2
-

技术性能 4.8 安全性能 4.9 可靠性 4.10 外观试验方法
4.7
LI.
5
5.1 试验设备 5. 2 试验项目检验规则 6.1 出厂检验 6. 2 型式检验 6.3 判定规则标志、 包装、运输和贮存
6
1
7
7. 1 标志 7.2 包装 7.3 运输 7. 4 贮存
FE
10 10 10 SY/T6910-2012
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出井归口。 本标准主要起草单位：中国石油大学（华东）。 本标准参加起草单位：中国石油天然气股份有限公司大庆油田有限责任公司勘探开发研究院，中
国石油天然气股份有限公司新疆油田分公司采油工艺研究院。
本标准主要起草人：迟善武，李晓东，刘更民、郡东亮，潘竞军、程仙梅、李凤。
亚 SY/T 69102012
石油岩石润湿性测定仪
1范圈
本标准规定了自吸法、离心法和接触角法石油岩石润湿性测定仪（以下简称仪器）的原理、组成、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于仪器的制造，检验和质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T6587.4电子测量仪器振动试验 GB/T11606一2007分析仪器环境试验方法 GB/T13384机电产品包装通用技术条件 GB/T15478—1995压力传感器性能试验方法 GB/T15479工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 SY/T5370表面及界面张力测定方法 SY/T6738 岩心毛管压力测量仪器通用技术条件
3原理与组成
3.1原理 3.111 自吸法仪器
自吸法分为自吸流动驱替法和自吸离心驱替法，都是利用润湿流体在毛管压力作用下具有自发吸人岩石孔隙中并排驱其中非润湿流体的特性。自吸流动驱替法仪器可在棋拟地层条件下测量岩石的润湿性，自吸离心驱替法一般在常温条件下测量岩石的润湿性。
通过油驱、自吸水排油、水驱、自吸油排水、二次油驱的过程，测量并记录油藏岩石在残余油状态（或束缚水状态）下毛细管自吸油（或自吸水）的数量和注水驱替排油量（或注油驱替排水量）按公式（1）公式（2）和公式（3）计算岩石对油（水）的润湿性指数。
Ww= V., V.2 Vol
**(1)
Vw
W."V..V. I=W.-W.
(2)
(3)
1 SY/T 6910—2012
式中： Ww -水润湿指数； V.. 岩样自吸水排油量，单位为毫升（mL）# Voz 岩样水驱排油量。单位为毫升（mI）： W.
油润湿指数：
Vw 岩样自吸油排水量，单位为毫升（mL）：
岩样油驱排水量，单位为毫升（ml）：
Vw? I.相对润湿指数。
3.1.2 离心法仪器
当油藏岩石内部的油（水）：和周围的水（油）在离心力场中发生驱替置换，润湿相驱替置换非润湿相所做的功要比相反驱替所做的功小，驱替过程所做的功与离心毛管压力曲线下的面积成正比。用离心毛管压力测量数据在直角坐标上绘制三饮水驱油和油驱水两个过程的毛管压力曲线，计算二次油驱水和水驱油两个过程毛管压力曲线同饱和度坐标轴所围的面积A，和A2，按公式（4）计算润湿指数。
w-IgA
A
(4)
式中： W 润湿指数： A. 二次油驱水毛管乐力曲线所围的面积： A2 水驱油毛管压力曲线所用的面积。
3.1.3 接触角法仪器
接触角大小与油、水对固体的润湿程度有关水一油一固体系统中的三相交接处，其表面能的平衡关系符合杨-裘比公式，参见公式（5）。测量油水岩石系统的接触角，可以了解油、水对油藏岩石的润湿性。
一du
cos9 o
(5)
Dow
式中： 9— 接触角，单位为度（°） Da. 油和固体的界面张力，单位为毫牛顿每米（mNm）： Jwn ..水和固体的界面张力，单位为毫牛顿每米（mN/m）
-油和水的界面张力，单位为毫牛顿每米（mN/m）：
dau
3.2组成 3.2.1自吸法仪器
自吸流动驱替法仪器主要由岩心驱替系统、抽空饱和装置、吸油仪、吸水仪、油水分离计量管、 压力传感器、温控系统等部分组成。
自吸离心驱替法仪器主要由离心机、多孔样盒、抽空饱和装置、吸油仪、吸水仪、电子天平、恒温箱等部分组成。 3.2.2离心法仪器
离心法仪器主要由高速离心机、岩样盒、工作转盘、抽空饱和装置、转速自动测量系统、计量管
2 SY/T6910—2012
4.6电源
交流电源：220V±22V，50Hz±1.0Hz。 4.7 技术性能 4.7.1 自吸法仪器
自吸法仪器的技术性能应包括： a) 最高工作压力：25MPa:32MPa40MPa.70MPa?100MPa。 b) 最高工作温度：70℃，100℃，180℃。 c) 控温充差：1.0℃，0.5℃。 d) 吸油（水）仪分度值：0.05mL，0.01mL。 e) 油水分离计量管分度值：0.05mL，0.01mL。 f) 压力传感器测量充差：0.5%，0.1%。 g) 离心机驱替压力：不低于0.1MPa h) 岩心类型：直径$25mm或$38mm的柱塞岩样。
4.7.2 离心法仪器
离心法仪器的技术性能应符合SY/T6738中离心机法仪器的相关要求。 4.7.3 接触角法仪器
接触角法仪器的技术性能应包括： a) 测量范围：0°180° b) 测量允差：±0.5°，±0.1。
4.8 安全性能 4.8.1 绝缘电阻要求：
a) 电加热部分：50Ma（直流500V）。 b) 一般交流电源部分：10Mn（直流500V）。
4.8.2 绝缘强度要求：
a) 交流试验电压：50Hz1150V（交流峰值）。 b) 持续时间：1min。
4.9可靠性
仪器的平均故障间隔时间（MTBF）应不小于300h。 410外观
仪器安装的各种指示仪表或控制阀件应在适当、醒目的位置上标示名称和功能。箱体及面板漆面应光洁、无划痕，面板、标牌的文字应清晰。
5试验方法
5.1 试验设备
试验设备包括：
4 SY/T 69102012
温度试验箱（或有降温和升温设备的密闭空间）。 b)）: 精密压力表（不低于0.25级） c）标准压力源（误差不应超过被试压力传感器充许基本误差的1/3）。 d）i 激励电源（稳定度误差不应超过被试压力传感器允许基本误差的1/5）。 e 记录装置或仪表（精确度误差不应超过被试压力传感器允许基本误差的1/5）。 f 数字温度计（分辨率为0.1℃）。 g）# 振动试验台。 h） 碰撞试验台。 i) 兆欧表（直流500V） j）交流耐压试验仪。
5.2试验项目 5.2.1密封性能试验
按密封试验压力要求选择精密压力表的测量范围。 仪器的环压管路和测量管路与精密压力表连接，分别按操作要求施加环压和试验压力。压力稳定
后，记录压力表示值，达到静置时间，再记录压力表示值结果应满足4.1要求。 5.2.2环境温度试验
仪器放人温度试验箱，按4.2a）的要求选择环境温度，按GB/T11606一2007第4章的方法进行低温试验，按GB/T11606一2007第5章的方法进行高温试验。试验后，仪器应能正常工作。 5.2.3存温度试验
仪器放人温度试验箱，按4.2b）的要求选择贮存温度，按GB/T11606一2007第15章的方法进行低温贮存试验，按GB/T11606一2007第16章的方法进行高温贮存试验。试验后，仪器应能正常工作。 5.2.4相对湿度试验
按4.2c）的要求选择相对湿度，按GB/T11606-2007第7章的方法进行恒定湿热试验。试验后，仪器应能正常工作。 5.2.5振动试验
按GB/T6587.4规定的方法进行振动试验： ari 试验前，对被测仪器进行外观检查和性能检测，仪器应外观完好，工作正常。 b) 仪器及其附件在完整满包装状态下，垂直固定在振动台上，其重心应位于振动台面的中心
区域，按4.3规定的试验条件进行振动试验。 在试验过程中，如果发现被试仪器有异常现象，立即停止试验，及时检查并分析原因，故障排除后，重新进行振动试验。
d) 试验结束后，对包装箱，仪器附件及仪器外观进行检查。包装箱不应有明显的变形和损伤，
仪器各构成部分及其附件应无松脱、变形、涂覆层剥落等机械损伤。检查仪器外观，结果应满足4.10的要求。
e）试验后，仪器应能正常工作。
5
